Инвертор синус 50 Гц своими руками

prototup13@yandex.ru пишет: Эталон+ DC-DC на феррите от тел.ТДКС-ТВС не пробовал делать ?

нет не пробовал и не буду
я стараюсь использовать материалы по назначению

Понял,смотрел то колечко что я намотал(по намотке больше витков влазит?),как думаеш сендаст может будет лучше?

prototup13@yandex.ru пишет: чем отличается ТВС от ТПИ ?

ТВС - Трансформатор Выходной Строчный
ТПИ - Трансформатор Питания Импульсный
Думаю из названий понятно чем они отличаются - назначение и соответственно параметрами магнитопровода.

prototup13@yandex.ru пишет:

Vasilius пишет:

prototup13@yandex.ru пишет: чем отличается ТВС от ТПИ ?

ТВС - Трансформатор Выходной Строчный
ТПИ - Трансформатор Питания Импульсный
Думаю из названий понятно чем они отличаются - назначение и соответственно параметрами магнитопровода.

не правильный ответ -ш обр. п обр.

Форма магнитопровода, в основном, не влияет на назначение самого трансформатора. ВВ трансформаторы, которым и является ТВС, проще намотать на П-образном сердечнике и физически отдалить первичные обмотки от ВВ обмотки. ТПИ делаются на разных сердечниках и на П- и Ш-образных и на кольцевых (тороидальные трансформаторы) сердечниках.

prototup13@yandex.ru пишет: привет. на выходе частотника лохматый синус как и чем его можно побрить

В большинстве своем "китайцы" не особо мудруют с подбором LC контура...Минимальные значения выбросов(я свел их к значению 0.15-0.2в).Больше не стал мучатся..
Это тот же резонансный контур,на частоту ШИМ...

а зачем столько извратов
так трансы работать нормально не будут
после каждого транса выпрямитель и по постоянке соеденяй последовательно
и напруга на трансах будет меньше

Вот давно я слежу за этой темой, хотел бы собрать такой инвертер, но точно знаю - соберу, спаяю и он взорвется... Я не дотошный алектронщик, накосячу, сбалансировать лень будет

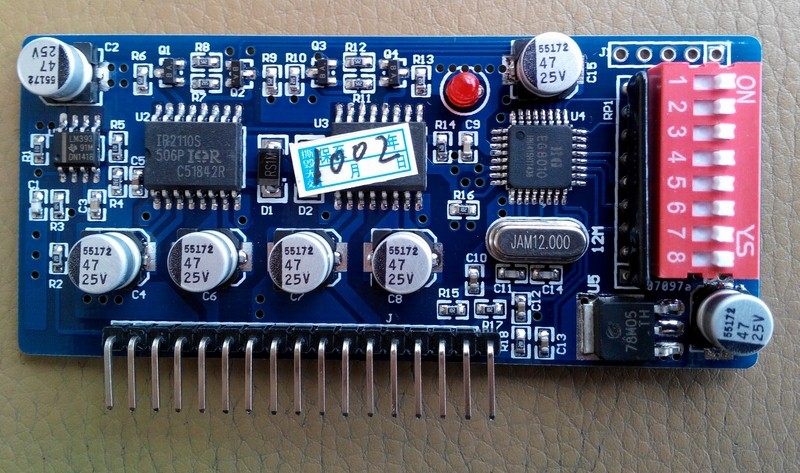

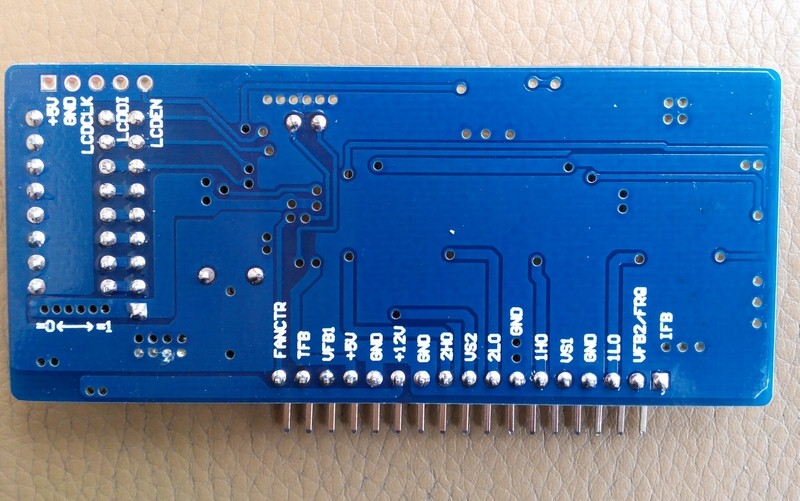

Может кому пригодиться, ещё такие платки встречаются. Удобно для экспирементов.

Причина сгорания транзисторов была скорее всего из неправильных размеров трансформатора
Расчеты в 3 программах показали что оптимальным материалом является распыленное железо(Iron powder) марок 18,52 , в этих материалах выше индукция насыщения.
Для мощности 1500ват например нужно пакет T225-52 (57,2*35,6*12,7) 2шт , по идее достаточно одного такого дросселя.

Защита могла не сработать из-за сильного насыщения сердечника и большой ЭМ помехи на управляющую плату. При больших мощностях также надо развязывать высоковольтную часть -ставить измерительный транс по напряжению и токовый.
Оптроны присмотрел HCPL3120 чтоб полностью развязать, питание оптронов 15в

Это обыкновенный DC-DC
Что значит переделать в инвертор?
