Инвертор синус 50 Гц своими руками

lensk1964
в одном посту пожалуйста вложения
не надо дублировать

Dir пишет:

Zond пишет: Шунты 0.025 ом заказывал у китаез но такой шунт может пропустить мах 10 а дальше начинает жутко греется.

Это каждый 0.025 ом или общее значение?
Т.е. это под Ваши 24В и Вашу мощность?
Интересует под какое падение напряжения и на какую мощность он расчитан?
Если можете подскажите по каким параметрам его посчитать.

По пораметрам особо не подскажу так как в теории слаб. А из практического применения про нагрузке 1 кВт на один трансформатор на двух шунтах падает порядка 70 миливольт что вполне достаточно для работы компаратора.

А вообще лучше делайте свою плату эталон сделал как сделал но смысл использовать операциониики и логику когда можно сделать все проше на одном компораторе например на LM339.

Сегодня сделал управление для модулей кому надо пользуйте. Блок генератора проверен а и собран а вместе с икрами надо проверять.

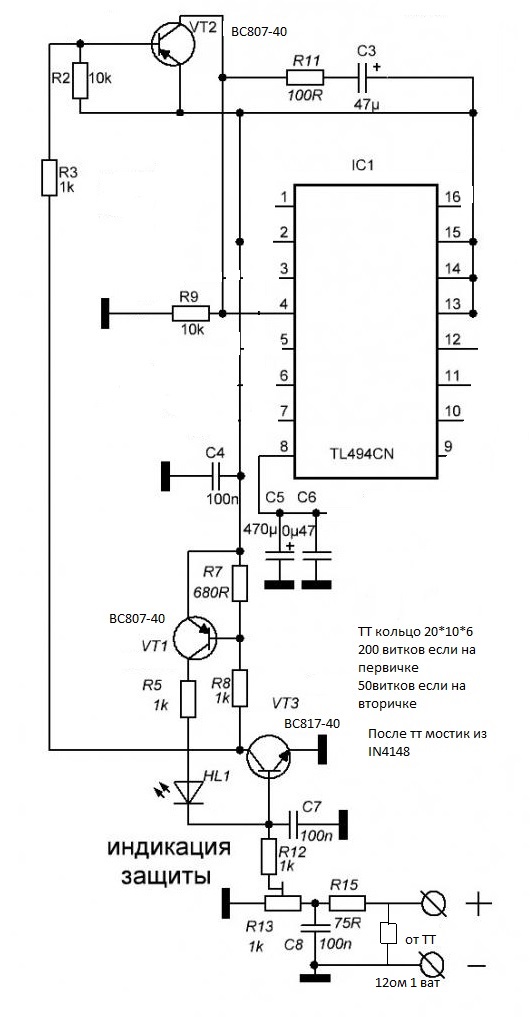

Сделал защиту по этой схеме. Работой очень остался доволен. При превышении расчетной нагрузки начинает ограничивать импульсы что приводит к падению напряжения то есть начинает стабилизировать ток при резкой перегрузке блок уходит в защиту. Этого я и добивался чтоб блок можно было кратковременно перегружать для пусковых токов.








В чем недостатки такой защиты подскажите кто разбирается.

Запомни-между шинкой и слоем меди,олово.Да,забыл добавить.Я бы не стал делать в домашних условиях-силовую плату.Тем более-одностороннюю.Специально для этого есть стеклотекстолит толщиной 3 мм и двумя слоями меди 105мкм

Запомни - на молекулярном уровне даже презерватив дырявый... (off, вытру)
Да,забыл добавить. Между любым элементом и слоем на печатной плате есть олово. Но, есть и исключения...

Я пошел другим путем, мой инвертор собирается плоскогубцами молотком и гаечными ключами.

Efisher пишет: Запомни-между шинкой и слоем меди,олово.Да,забыл добавить.Я бы не стал делать в домашних условиях-силовую плату.Тем более-одностороннюю.Специально для этого есть стеклотекстолит толщиной 3 мм и двумя слоями меди 105мкм

Ну вас послушать в лучше вообще ни чего не делать . Но у многих это Хоби которое приносит удовольствие а если все купить может даже дешевле выйдет но вот радости не принесет.

Андрей пишет: что скажете.

Сомнительное удовольствие, нюхать гарь и переделывать каждый раз, если конечно не опыт набирать. Но умные учатся на чужих ошибках, новички на своих. Я второй год, собираю чужой опыт и еще не имею финального решения платы.
Делаю блочную систему, двухстороний монтаж на каждой плате, это моя основа, что хотел сказать забыл

Zond пишет: Сегодня пришли транзисторы

Поделитесь ссылкой , где купили HY4008?

Сегодня померял импульс на ирках после егшки и на затворах ключей. Схема БЖТ.

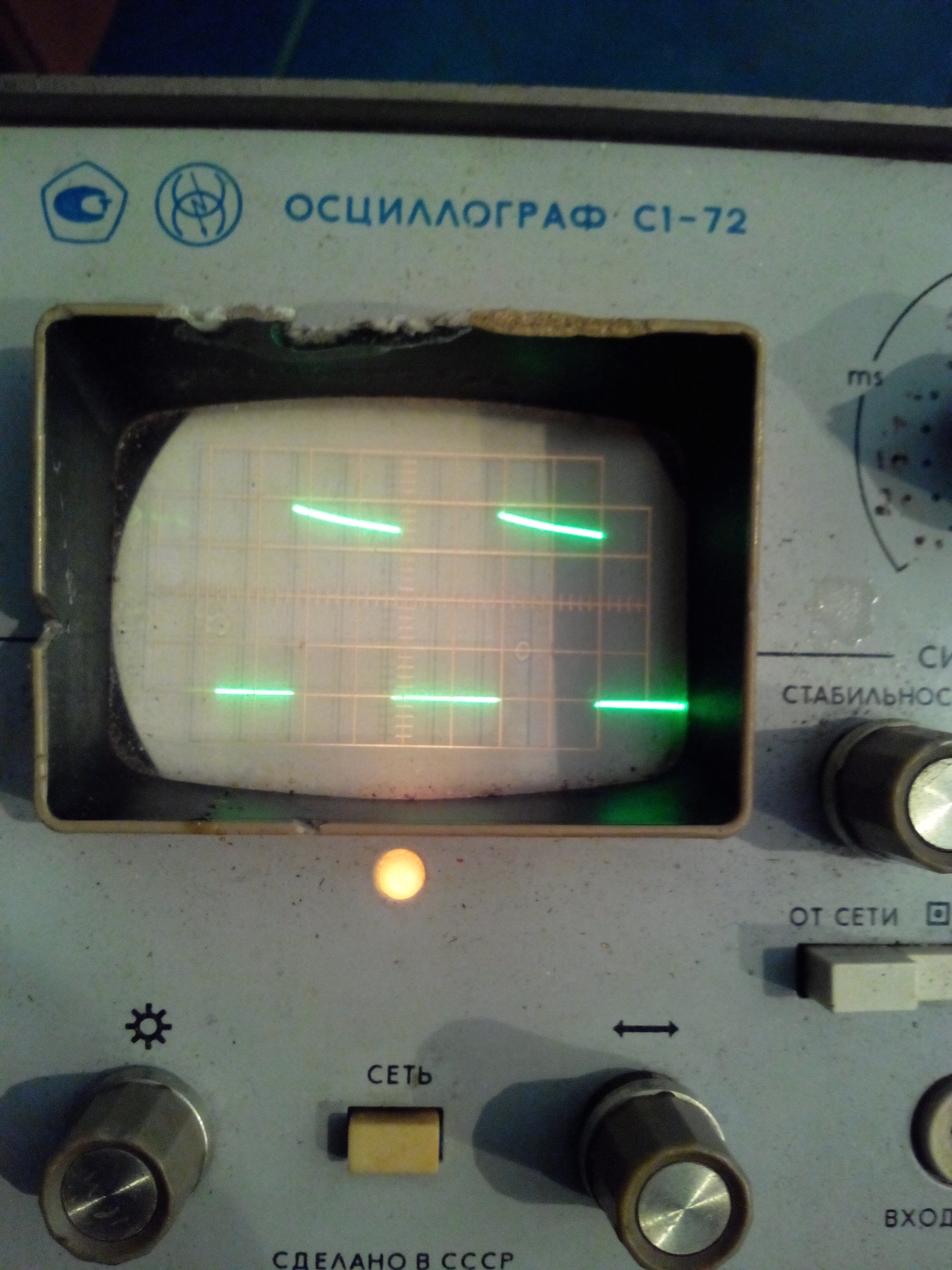

На ирке, что 50 Гц дает на одном плече ровный меандр, а на другом такой формы. На ключах тоже. Фото даю. Нормальное ли это явление?

По поводу длинных дорожек на управления ключами собирал лет пять назад инверторный косой мост по схеме бармалея так вот там все на соплях рассыпуха управление на ключи идет витым проводом сантиметров 10 так вот отдал его в деревню где его насилуют со страшной силой варят оградки навесы и работает же как то уже лет пять . Хотя все можно сказать на термоклее и изоленте. Не буду спорить что там не все идеально но работает и миссию свою выполняет. А идеально все в симулятор ах там и кпд98 процентов и ключи не взрываются.

В тему а почему DC-DC c 48 не делают по топологии косой мост. Плюс в надёжности думаю должен перевесить большее количество намоточных изделий.
