Инвертор синус 50 Гц своими руками

Дмиртий пишет: разработкой на основе EG 8010? Она не вытянет силовые модули. Тупиковая ветвь.
Нужно кучковаться и лепить свою програмулину.

Кто Вам сказал что на основе EG?
своя прога и пишется
скоро будет презентация))))

Дмиртий пишет: Я пошел другим путем, мой инвертор собирается плоскогубцами молотком и гаечными ключами.

А солидол? Мотор крутит генератор, так что-ли? Мотор лодочный на 2 квт 48вольт ? Можно прикрутить тренажёр дополнительно велосипедный , вечерами помогать, не шутка!?

Zond пишет: Шунты 0.025 ом заказывал у китаез но такой шунт может пропустить мах 10 а дальше начинает жутко греется.

Это каждый 0.025 ом или общее значение?
Т.е. это под Ваши 24В и Вашу мощность?
Интересует под какое падение напряжения и на какую мощность он расчитан?
Если можете подскажите по каким параметрам его посчитать.

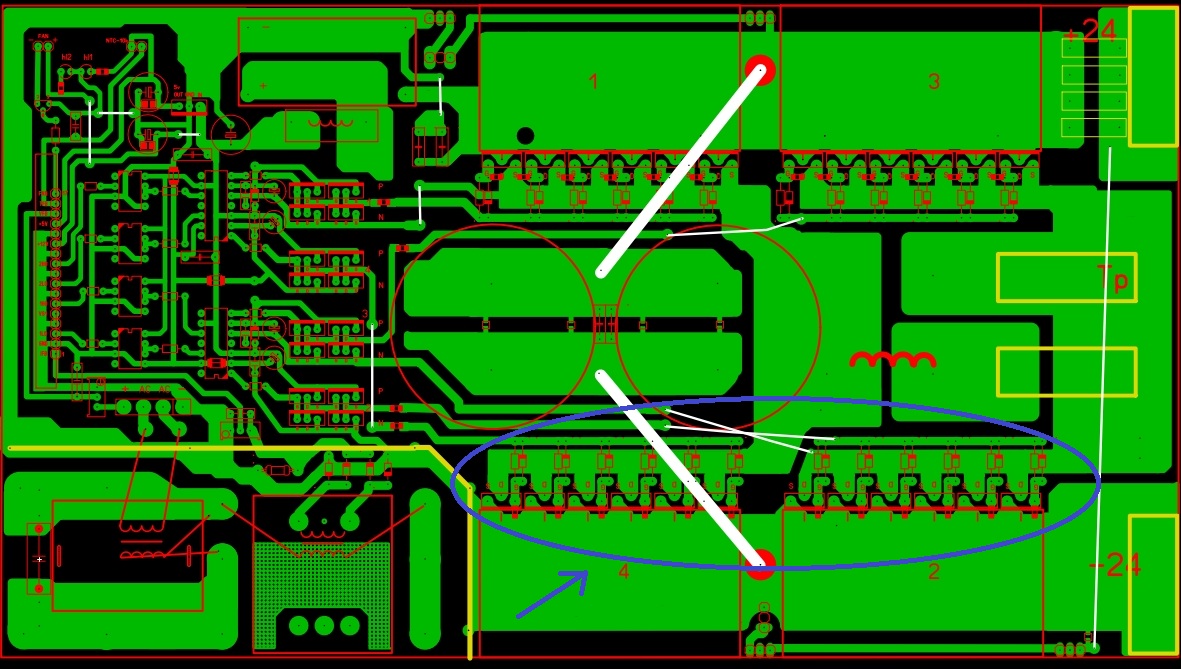

sergei_1973 Вы вот эти ключи через изоляторы посадили?

Чем замудренно все тем больше и проблем.. зачем там транзюки повторители 530 5930 и 2110 tlp250 сама справится с ключами. Откинь ирки транзюки и возьми с выхода tlp и на ключи подай прямо.. выходные ключи пока по 2шт запаяй.и про изоляторы тоже посмотри

Чем замудренно все тем больше и проблем.. зачем там транзюки повторители 530 5930 и 2110 tlp250 сама справится с ключами. Откинь ирки транзюки и возьми с выхода tlp и на ключи подай прямо..

Молодая муха старалась не смотреть на распухшую голову старой, а та продолжала:
- Мой папа всю жизнь бился головой о стекло. Мама покойная билась. И мне завещали: только преодолевая трудности, почувствуешь себя человеком! Поняла?
Вон окно, начинай!

Дмиртий пишет:

Эталон+ пишет:

Дмиртий пишет: разработкой на основе EG 8010? Она не вытянет силовые модули. Тупиковая ветвь.
Нужно кучковаться и лепить свою програмулину.

Кто Вам сказал что на основе EG?
своя прога и пишется
скоро будет презентация))))

Попробую угадать,-частота около 10 кгц. дроссель мощнее.
Я пока встрял на этапе стабилизации . Да и и модули год пытался приобрести , уже будут через несколько дней.
Я пошел другим путем, мой инвертор собирается плоскогубцами молотком и гаечными ключами.

Не угадал))
частота шима 20 кгц
и разрабатывается не силовая часть (давно все разработано)
а именно программа

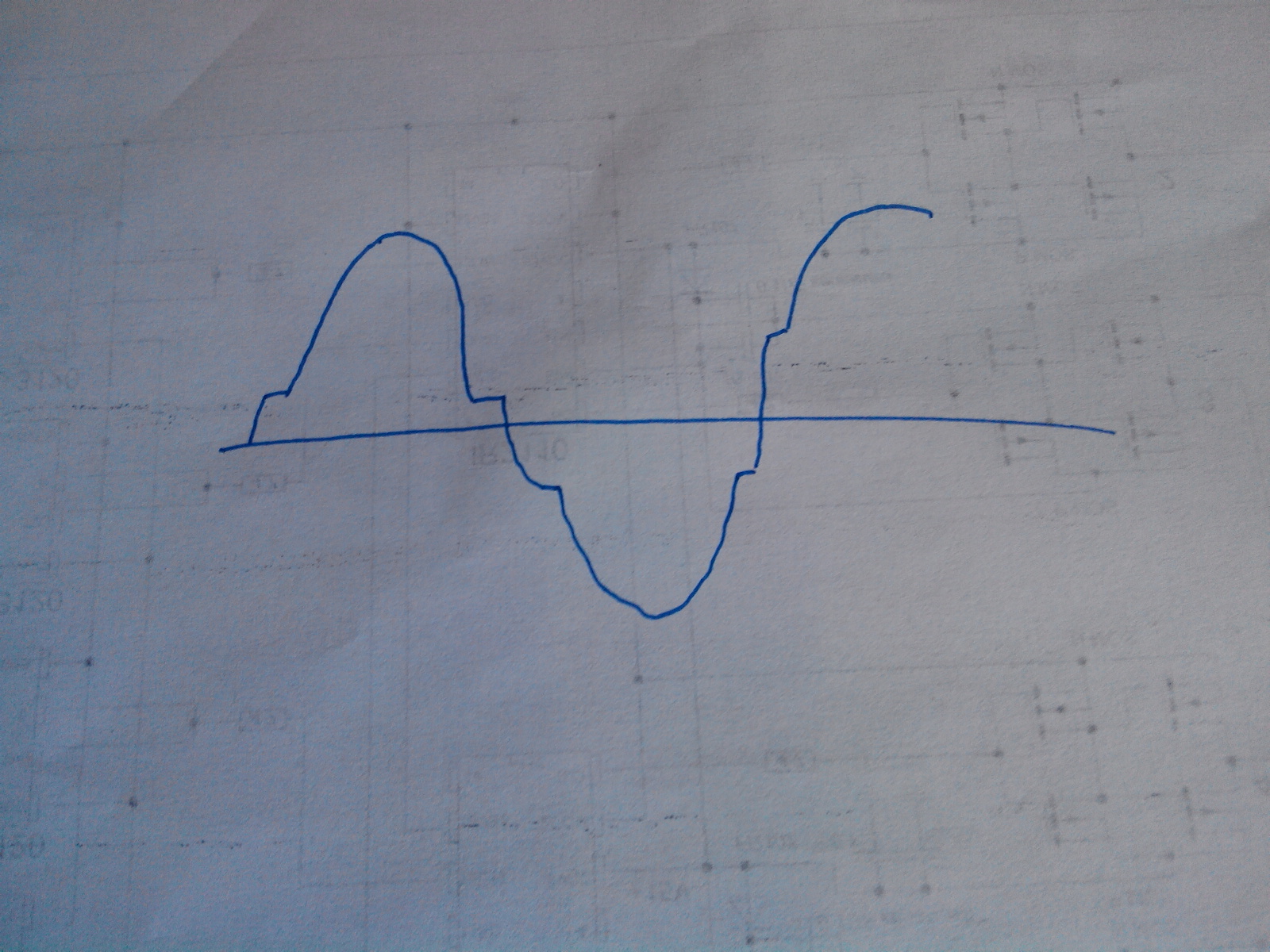

Ключи на изоляторах.ирки выбросил,силовые ключи по одному.Запустилось,но форма синусоиды искажена,есть уступчики с двух сторон.такое ощущение что когда режется шим с минимальной скважностью силовые ключи не открываются,скважность растёт и ключь начинает работать.отсюда и уступ,наверное.Увидеть не получается,не могу синхронизировать осцил.Куда копать?

Примерно вот та выглядит

Дмиртий пишет:

NE_XT пишет:

Эту тему хочу посвятить тому как можно сделать инвертор практически любой мощности, все зависит только от Ваших фантазий и финансовых возможностей.

Эталон, это твоя тема или сусликов?
Наведи порядок, читать не возможно, все норовят засунуть сюда свои подделки, ссылки, фотки "гвоздей". Или тебе уже плевать на читателей. Публикуй как и раньше своё и отвечай на вопросы заданные тебе, остальное поганой метлой.

Как я понимаю Эталон нормального инвертора да же за бабки предложить не может за 2 года-любой мощности. Спекся он, ученики его уже как на меня обгоняют.

Не понятно причём здесь Дмитрий. Я первый свой синус собрал ещё в в конце 80х когда ещё и ЕГшег не было и Китая не знали. (схемку както вылаживал кому интересно смотрите пршу не осуждать личная разработка 88года

) Но пр этом переодически просматриваю тему, Дмитрия поддерживаю прекрасная тема, и кто хочет может здесь всё найти. Где то я с ним не согласен но , стоит ли спорить в какой руке паяльник держать ??? Просто необходимо мозги исвои тоже напрягать , На самом деле пройдя по теме свободно на десяток кило инв может любой р любитель собрать. Не все хотят пережовывать. Вы сами покажите что сделали своими ручками.
У меня работает инв и 2 и3 чайника по 2200вт тянет и +балгарочку могу зацепить.
