Инвертор синус 50 Гц своими руками

Модификация платы DC DC блока.
Под напряжение источника тока до 14.5в..
При использовании источника тока в 24 в,преобразователь на mc34063 переделать на step-down

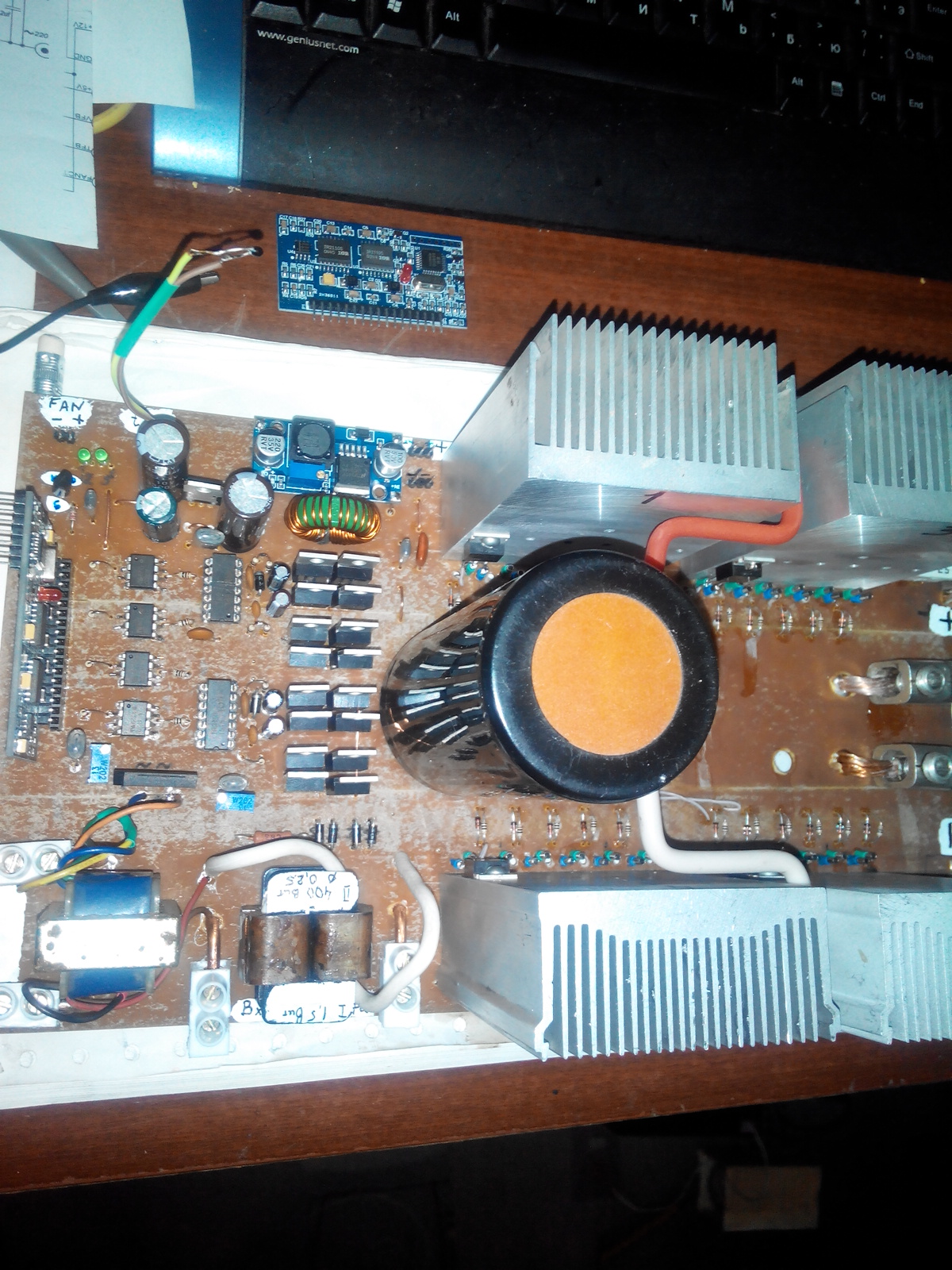

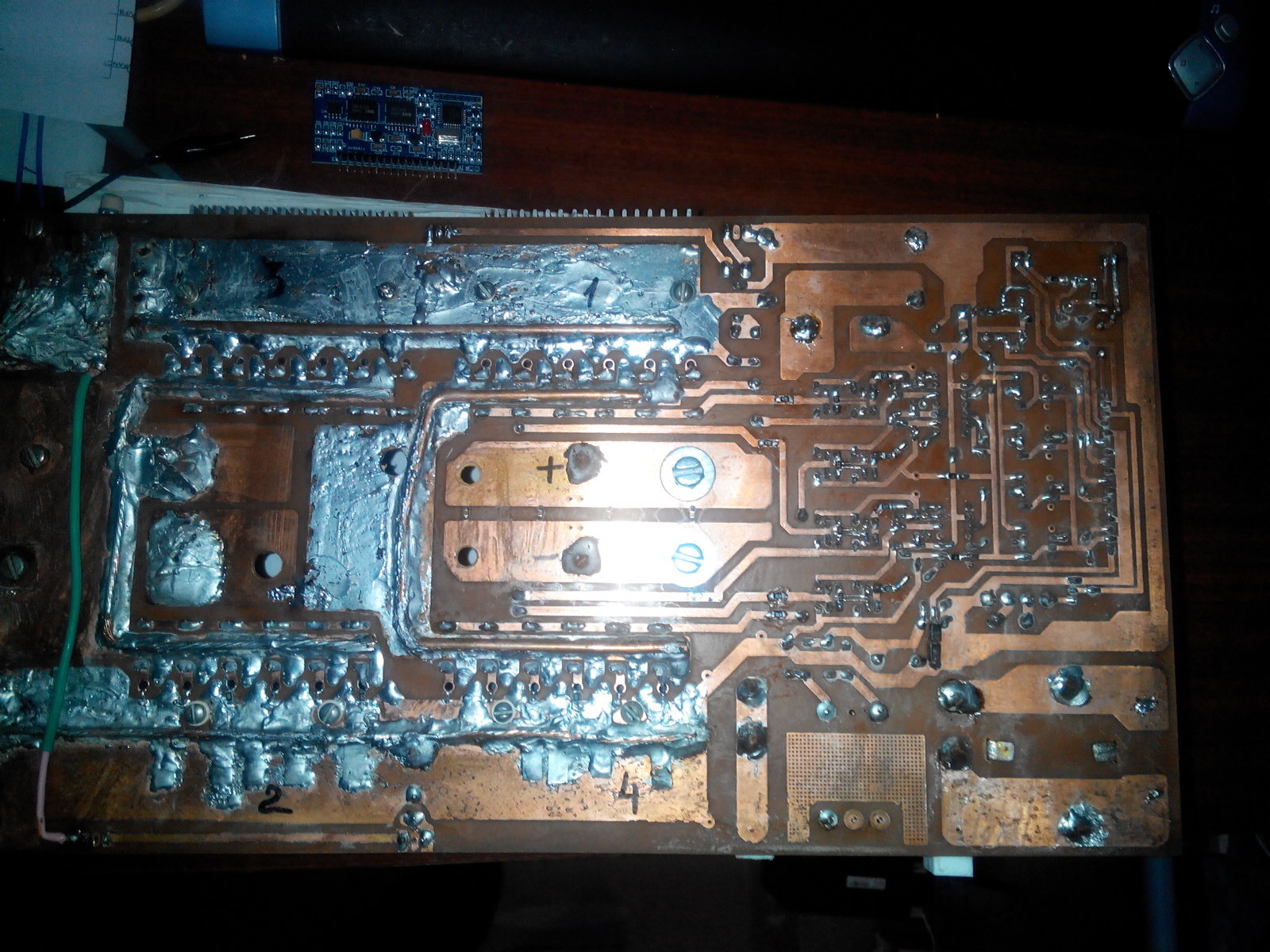

Плата проверялась,и отлично работает в двух ярусном исполнении.Токи в 5А данные ключи держат без проблем.Нагрев без радиаторов находиться в пределах 60 градусов.При больших токах,следует усиливать дорожки по питанию и выходным цепям.Транзисторы ставятся с обратной стороны платы,сразу на радиатор(вместе с платой)

Yuriy пишет:

vladmir67 пишет: надо в магазине смотреть чтоб по дате все совпадало FGH40N60UFD - FGH40N60SMD НА ЭКСПРЕССЕ НЕТ ОРИГИНАЛОВ . ЦЕНА ОРИГИНАЛА 500-600Р

95 р от 100 шт

это где такие цена ? и нахрена мне 100штук

Андрей пишет: всем привет! проверьте как такой вариант разводки ?

километровые дороги .лучше 2х этажку делать чтоб драйвера были как можно ближе к затворам

Эталон, это твоя тема или сусликов?
Наведи порядок, читать не возможно, все норовят засунуть сюда свои подделки, ссылки, фотки "гвоздей". Или тебе уже плевать на читателей. Публикуй как и раньше своё и отвечай на вопросы заданные тебе, остальное поганой метлой.

vladmir67 пишет:

Dir пишет: Привет всем! Вижу на этой плате шунты возле самых больших емкостей.
Подскажите их параметры или как их посчитать?
Спасибо.

А Я вижу на этой плате провода тонкие по питанию . если нагружать 100ватт лампочку то пойдет

На этой плате провода 16мм2 так что лампочка будет очень большая. Проблема платы не в проводе а в том что она рассчитана на 48в .

Прошу помощи.Собрал трансформаторный вариант по схеме с форума и печатку взял тут-же,только слегка переделал.При включении питания через лампочку24* 40Вт все нормально,работает ХХ а0,5. При включении без лампочки на небольшую нагрузку(40вт) сгорает ирка(верхнее плечо,которое режет шим).Спалил 2 шт.Прочитал о эффекте защелки,попробовал увеличил сопротивление резисторов между ир2110 и предоконечными транзисторами(пары 530,9530) до 100 Ом.Включил через лампу-работает,фронты очень немного завалены.Запуск без балластной лампы на холостом ходу-горит таже ирка(верхнее плечо).Где искать?Мозг закипает.Питание управы от DC-DC через дросселек чтоб убрать выбросы.DC прогрузил на 2А,все чисто.Причем ирка сгорает странно,верхний транзистор верхнего плеча и не пробой и не обрыв,показывает 900 ом в одну и 550 в другую сторону.Помогите разобраться,света нет уже 3 недели,очень надо!

Дмитрий можно позвонить тебе по скайп?Проконсультируй.

sergei_1973

покажи что ты собрал закинь фото

Схему и печатку я вылаживал. Нужно фото самого устройства?

Дмиртий пишет:

NE_XT пишет:

Эту тему хочу посвятить тому как можно сделать инвертор практически любой мощности, все зависит только от Ваших фантазий и финансовых возможностей.

Эталон, это твоя тема или сусликов?
Наведи порядок, читать не возможно, все норовят засунуть сюда свои подделки, ссылки, фотки "гвоздей". Или тебе уже плевать на читателей. Публикуй как и раньше своё и отвечай на вопросы заданные тебе, остальное поганой метлой.

Как я понимаю Эталон нормального инвертора да же за бабки предложить не может за 2 года-любой мощности. Спекся он, ученики его уже как на меня обгоняют.

Я разве кому то обещал сделать инвертор ( к тому же за бабки)?
да в данный момент на заказ ничего не делаю
так как занят разработкой
инвертора))))
учителем я тут тоже не нанимался!
просто делюсь тем над чем работаю и что узнаю для себя нового
а информации на этом форуме предостаточно чтобы собрать инвертор на любую мощность!
