У 106 AL=157nH,у 184 AL=281nH.Я намотал на 106 90 витков диаметром 0,51мм,все влезли в один слой,индуктивность получилась 1,27мГн(смотрим фото) .Проверяя по формуле L=N^2*AL получаем L=90*90*157=1271700nH или 1,27мГн.Вроде как всё нормально если для 300 ватт 1,36А диаметром 0,6мм,3,3мГн 145 витков (для 184 109 витков)ещё и место останется.Извините за качество фоткал с телефона.

prototup13@yandex.ru пишет: намотать нч.транс для инвертора чтобы первичка была первой без формул и расчетов -на железо намотать витков 15-20 последовательно подключить лампу 100 ват 220вольт включить в розетку мериеш сколько вольт в обмотке

гениальные познания электротехники и электроники!!!

Эталон+ пишет:

prototup13@yandex.ru пишет: намотать нч.транс для инвертора чтобы первичка была первой без формул и расчетов -на железо намотать витков 15-20 последовательно подключить лампу 100 ват 220вольт включить в розетку мериеш сколько вольт в обмотке

гениальные познания электротехники и электроники!!!

Я признал!ЭТО ТОЧНО ФОРУМ "СТРАННИКОВ!!!!"

Тут ктото интересовался на счёт Дисплея к плaтам на EG8010.

У меня дисплей есть но я его не использую так как корректно он отображает только температуру и частоту,
напряжение на выходе всегда показывает 220в, ток тоже занижает сильно. Да и маленький он. Для этих
платок также продаются дисплеи 16х2 ,видел на выгоднокупи.рф он побольше будет.

Интересно то что если запустить только одну птатку и с переменного резистора подовать напряжение на
вывод VFB то напряжение которое отображает дисплей будет менятся при вращении переменного резистора.
Судя по показаниям дисплея при напряжении больше 230в срабатывает защита от повышенного напряжения,
а при напряжении меньше 180в срабатывает защита от пониженного напряжения.
На сколько это соотнетствует даташиту незнаю, надо посмотреть.

Могу предположить что при схемотехнике с железным трансом он будет отображать напряжение правильно
так как по даташиту там стоит перед VFB кондёр 4.7uF и получится что на VFB будет постоянное
напряжение с небольшими пульсациями, но при этом скорее всего форма Синусоиды будет кривой при
кривых нагрузках. Об этом вроде Эталон+ говорил что лучше этот кондёр не ставить, и также
он выкладывал осцилограмму на выводе VFB.

Есть ещё один момент что эти платки заявлены как бы 1-3 киловата и если собрать инвертор
мощьнее, например 8 коловат то может просто нехватить диапазана напряжения обратной связи по току
которая идёт непосредственно в EG8010 и дисплей следственно не сможет отображать нагрузку больше
трёх киловат, тоже надо побробнее смотреть даташит.

MegaVolt / от скольки вольт работает ваш преобразователь ? на E65, 12V,24 ?

Преоброзователь работает от 12вольт

MegaVolt пишет: Преоброзователь работает от 12вольт

Лучше побольше питающее напряжение сделать

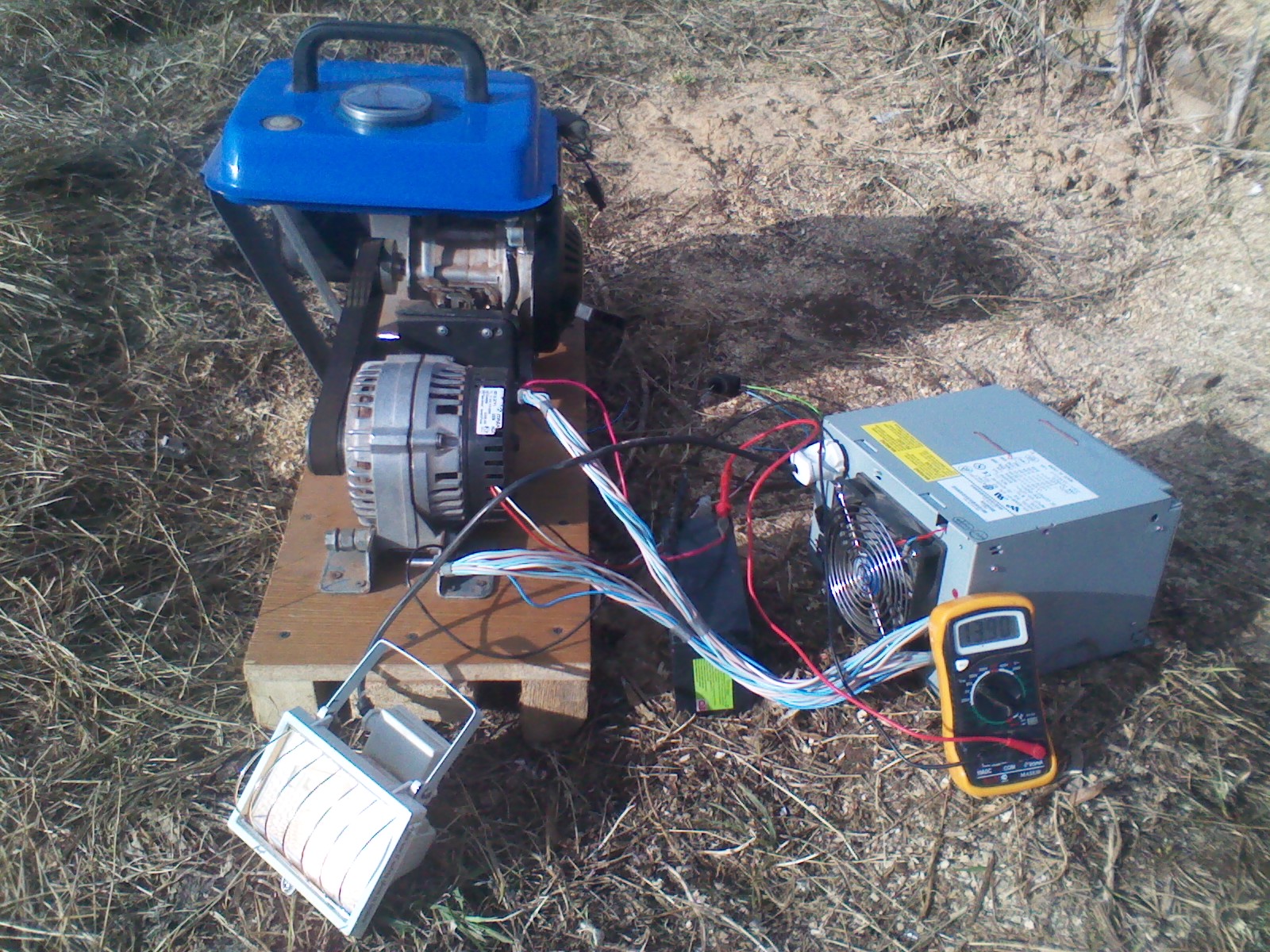

Сегодня собирали испытательную систему, связки инвертора и автогенератора+двс от бензогенератора и акб.

Можно узнать данные E65 сколько витков первички ,вторички и диаметр провода ?
