Инвертор синус 50 Гц своими руками

Не в сети

MegaVolt

Завсегдатай

Сообщений: 195

Меньше Больше

Спасибо получено: 169

Инвертор синус 50 Гц своими руками #17310

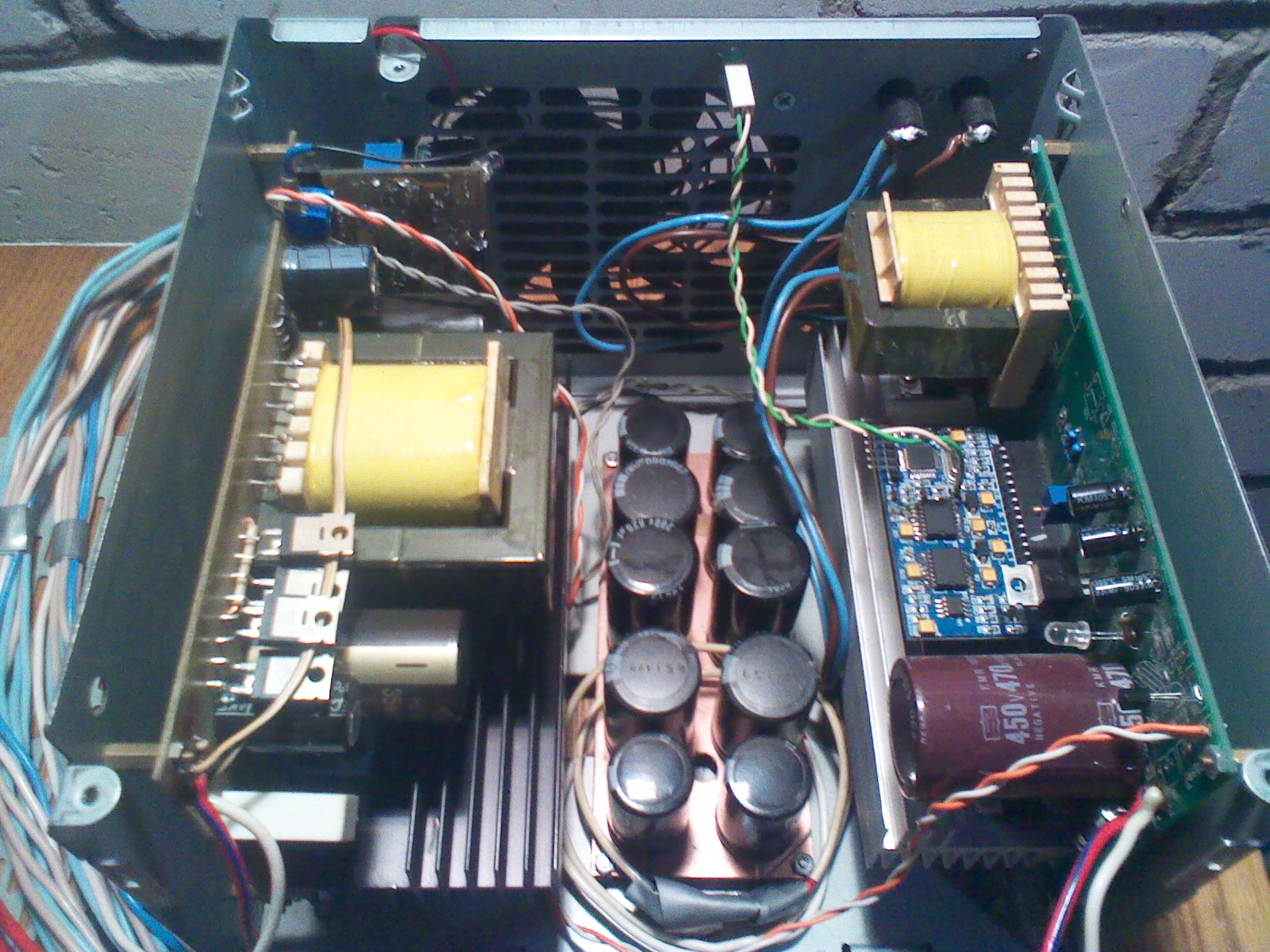

Вот мой девайс на EG8010 + KA3525
Трансформатор E65 протягивает 1200-1300w дальше EG8010 уходит в защиту по пониженному напряжению.
С начала на Пуш-Пуле стояли комплементарные пары S8050 и S8550, заменил на драйвер IX6R11S3
это аналог IR2110 только 6А, при включении в пуш-пул схему бустрепный диод не нужен.
Силовые транзисторы IRF3205 стали заметно меньше грется, их тут по 4 в плечо.
На фото ещё не влез кондентсатор 1000мкФ 450в он к крышке крепится.
Всё брал на www.radiokit-e.ru

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

lari

Завсегдатай

Сообщений: 305

Меньше Больше

Спасибо получено: 265

Инвертор синус 50 Гц своими руками #17311

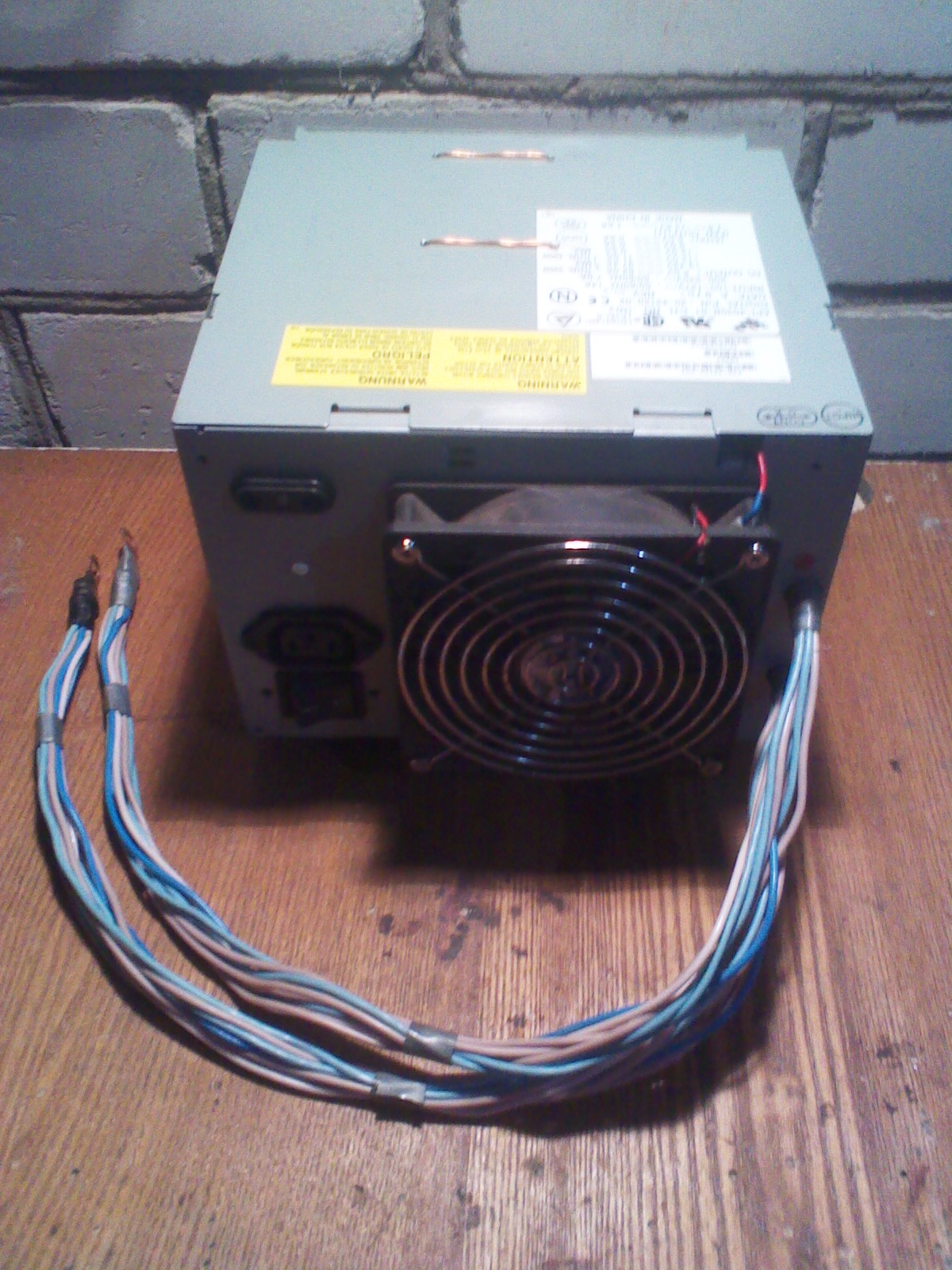

Я бы решетку на вентиляторе срезал

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

chen

Осваиваюсь на форуме

Сообщений: 36

Меньше Больше

Спасибо получено: 10

Инвертор синус 50 Гц своими руками #17313

Эталон+ пишет: тогда может отпадут подобные вопросы!!

у меня не вопрос, а физика работы полного моста. Вы не согласны с физикой, есть какая-то другая теория?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

MegaVolt

Завсегдатай

Сообщений: 195

Меньше Больше

Спасибо получено: 169

Инвертор синус 50 Гц своими руками #17372

Ещё одна интересная микросхемка для формирования синуса harmotech HT1112
Используется с железным трансформатором 50Гц, также они выпускают микросхемки
и для без трансформаторной схемотехники, точнее с высокочастотным тронсформатором и TL494.

www.harmotech.cn

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Партизан

Давно я тут

Сообщений: 82

Меньше Больше

Спасибо получено: 38

Инвертор синус 50 Гц своими руками #17388

MegaVolt какая индуктивность дросселя в DC-AC?

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

MegaVolt

Завсегдатай

Сообщений: 195

Меньше Больше

Спасибо получено: 169

Инвертор синус 50 Гц своими руками #17392

Индуктивность незнаю какая плату покупал в собранном виде.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #17395

от 1,2 до 2 милигенри

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Партизан

Давно я тут

Сообщений: 82

Меньше Больше

Спасибо получено: 38

Инвертор синус 50 Гц своими руками #17408

Дима пришли колечки KS184125A(46,7-24,1-18,0) и A106125A(26,9-14,7-11,2).В даташит 3,3 мГн,Дима ты тоже говорил что хочеш попробывать 3,3 мГн,как думаеш может попробывать?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Эталон+

Модератор

Сообщений: 1255

Меньше Больше

Спасибо получено: 1477

Автор темы

Инвертор синус 50 Гц своими руками #17414

Партизан пишет: Дима пришли колечки KS184125A(46,7-24,1-18,0) и A106125A(26,9-14,7-11,2).В даташит 3,3 мГн,Дима ты тоже говорил что хочеш попробывать 3,3 мГн,как думаеш может попробывать?

не думаю что получиться намотать 3,3
если только провод потоньше а это не есть хорошо
мотай на 2-2,2
достаточно этого

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Не в сети

Партизан

Давно я тут

Сообщений: 82

Меньше Больше

Спасибо получено: 38

Инвертор синус 50 Гц своими руками #17417

Дима сейчас на маленьком колечке намотаю пробную катушку,встречу жену и выложу отчёт
