Инвертор синус 50 Гц своими руками

сколько же можно говорить что на НЧ транс дроссель надо ставить 30-50 МИКРОГЕНРИ!!!
15-20 витков на сердечнике 60-90 проницаемостью

Доброго дня всем с наступающим новым годом!
Вот напаял очередной инвертор без печатной платы. Самые короткие соединения.
Есть недостаток DC-DC если бахнет, заменить детали тяжело.
Фишка инвертора в трансах, это самая сложная деталь наших самоделок .
У меня стоят три транса от ATX 400вт ERL-35C немного укоротил
хвостик и все. Первичка, 5вольтовая обмотка получается 10в все три транса в параллель.
Вторичка, последовательно два транса, полные обмотки, один, пол-обмотки
там есть средняя точка. На выходе DC-DC установил обратной связью 330в.
Схема DC-DC вход 24в дальше SG3525 +два ir2110 по мостовой схеме + по два
IRF3205 на плечо, стабилизация напруги, обратная связь, делитель с высокой стороны
на первую ногу SG3525 в общем классическая схема . Мост на выходе +3шт 330мкф400в
и был дросселек небольшой перед платой EG8010 который принес мне 6шт спаленных IGBT пока
не выбросил его. В определенные условия работы ,он становится повышалкой напруги DC-DC,
и мои IGBT на 600в парой , вышибало сток исток, затвор целый. Будьте осторожны с дросселями, которые вроде бы должны фильтровать, а если переборщишь с индуктивностью- все наоборот.
Защита, только предохранители, мой DC-DC выдерживал коротыш, 6А предохранители
разлетались вдребезги а ем ничего , на 220В предохранитель 10А. Шунты ухудшают управление
транзисторов по затвору , удленяют цепь.
Ток ХХ всего инвертора 0,23А это 5.5 ват , думаю что 1КВ должен тянуть продолжительно ,пока
испытывал на 500ват, аккумуляторов хороших нет, все на даче ,кратковременно 2КВ потянет.

Эталон+

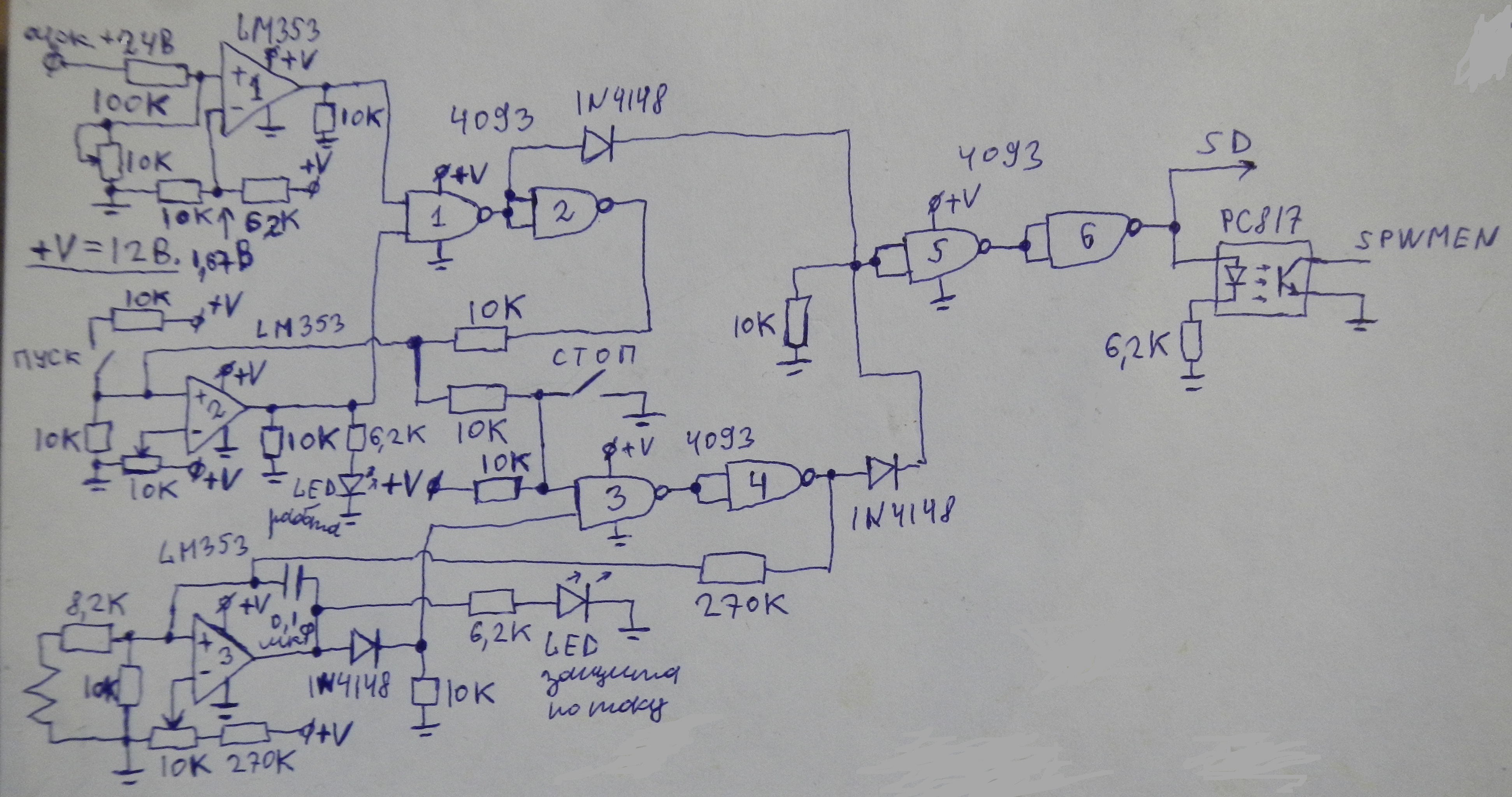

Очень прошу, посмотрите, пожалуйста, схему триггерной защиты и подправьте, если я где-то ошибся.



Я перерисовал Вашу схему и добавил светодиоды (один будет светиться при срабатывании защиты по току, второй при работе). Также на защите от пониженного напряжения выкинул один переменный резистор - рассчитал, у меня опорное напряжение выходит 1,67 В при питании всей логики и ОУ стабильными 12 В. Диапазона подстроечника в 10 кОм хватит, чтобы выставить напряжение отключения 21 В. На аккумуляторах будет 24 В.
Главное, посмотрите, пожалуйста, схему на ошибки - я не силен в работе логики и запросто мог не правильно прочитать схему с видео. Думаю нарисованная схема после Вашего одобрения пригодится и другим.
Также есть короткие вопросы:
1.) Можно ли использовать ОУ на пуск и на защиту от разряда в одном корпусе (ОУ сдвоенный)? Токовый ОУ будет отдельным. Такой же вопрос и по логике 4093. Можно ли логику под номером 1, 2, 3 и 4 использовать в одном корпусе?
2.) Можно ли ногу SPWMEN у EG8010 коротить на землю, чтобы отключить проц при срабатывании защиты?
3.) Можно ли вместо шунта использовать токовый трансформатор из дросселя (т.е. просто на дросселе 50 мкГн намотать примерно 50 витков) на входе перед 50 Гц трансом?
4.) Можно ли брать сигнал с шунта или токового трансформатора одновременно и для триггерной защиты, и для защиты на плате EG8010, и для цифрового амперметра? В целом планирую использовать тормозную защиту EG8010 для ограничения в 2 кВт. А также жесткую триггерную в 3 кВт. Т.е. чтобы была пусковая мощность 2-3 кВт и постоянная менее 2 кВт.
5.) Какой предел усиления у ОУ? Если он в состоянии без шума и наводок усилить сигнал с шунта 200 А (75 мВ) в моем случае - это 37,5 мВ при 100 А, то использую шунт, чтобы не заморачиваться с токовым трансформатором.
Заранее огромное спасибо. Также поздравляю всех с наступающим Новым годом! Чтобы все труды по изготовлению инверторов были не напрасными.

diver52 что её проверять если она тут есть на ранешных страницах в хорошем виде.

nik23111
Огромное человеческое спасибо! Сразу получил ответы на часть вопросов. Гляжу, на схеме как раз используются оба ОУ в одном корпусе, а также 4 логических элемента в логике. Но некоторые вопросы остались:
1.) Можно ли ногу SPWMEN у EG8010 коротить на землю, чтобы отключить проц при срабатывании защиты?
2.) Можно ли вместо шунта использовать токовый трансформатор из дросселя (т.е. просто на дросселе 50 мкГн намотать примерно 50 витков) на входе перед 50 Гц трансом?
3.) Можно ли брать сигнал с шунта или токового трансформатора одновременно и для триггерной защиты, и для защиты на плате EG8010, и для цифрового амперметра?
4.) Какой предел усиления у ОУ? Если он в состоянии без шума и наводок усилить сигнал с шунта 200 А (75 мВ) в моем случае - это 37,5 мВ при 100 А, то использую шунт.

Форумчане!!!! поздравляю всех с уходящим и наступающим годом!
Всем творческих успехов, З Д О Р О В Ь Я. Чтоб в новом году комплектующие упали в цене и творить было бы не в тягость. Творите и всё получится.
Отдельное спасибо Эталону за эту тему.
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

diver52 хоть защита от разряда там и на одном корпусе с старт стоп я ставил отдельно две как у этолона а защита\шунт\можно свмещять.по твоему 2 вопросу про токовый транс тогда защита работать не будет .про остольное не знаю.про себя от мостовой схемы откозался в пльзу пуш-пул.на маленьких фериттах\42\в последовательном соединении и всё же 12в.транформаторный вариант большой вес а про надёжность можно и подескутировать кому как нравиться.

diver52
1- можно
2- нежелптельно
3- можно
4- смотреть даташит надо

Эталон+
Спасибо за ответы. Теперь можно не спеша все начать изготавливать. Думаю всерьез займусь этим в праздники в январе - будет куча времени. Ладно, что сейчас всем успел закупиться, ибо в праздники все закроется.
someuser
Опорные 37,5 мВ достать не проблема. У нас есть стабильные 12 В для питания логики и ОУ. Делается обычный резистивный делитель, как в схеме. Для надежности ставится кондер на 0,1 мкФ, чтобы у 37,5 мВ были самые минимальные пульсации. Плату защиты можно экранировать. Также можно для питания токового ОУ (компаратора) использовать питание от LDO стаба с минимумом пульсаций. Точность срабатывания защиты можно будет протестировать. Будет не критично, если защита по току будет срабатывать в диапазоне 90-110 А. Меня устроит и такой вариант.
Еще раз всех с наступающим Новым годом.

Dir привет ты проверил работает схема сколько ватт можно выкачать с него если с хорошей трасикой ?
