Инвертор синус 50 Гц своими руками

А с последней прошивкой она есть?Ты за это имел ввиду?

Партизан пишет: А с последней прошивкой она есть?Ты за это имел ввиду?

щас по моему все платы идут версия 2,2
так же на алиэкспрес есть варианты выбора прошивок с контролем или без

prototup13@yandex.ru пишет: защита осталась в китае

ты сам то хоть знаешь что это за платка что ты фото прикрепил?

Эталон+ пишет: какая часть времени? ты о чем

шим-модуляция состоит в том, что полном мосте инвертора часть периода ШИМ открыты ключи по одной или другой диагонали, а в оставшуюся часть выход закорочен через верхние или нижние ключи. Так вот согласно схеме с одним токоизмерительным шунтом ток протекает через этот самый шунт только когда открыты ключи по диагонали. Когда же открыты верхние или нижние ключи, контур тока не включает шунт, соответственно в эти моменты ток не измеряется и инвертор незащищен.
эта схема ненадежна. в правильных схемах ток нагрузки измеряется непрерывно.

chen пишет:

Эталон+ пишет: какая часть времени? ты о чем

шим-модуляция состоит в том, что полном мосте инвертора часть периода ШИМ открыты ключи по одной или другой диагонали, а в оставшуюся часть выход закорочен через верхние или нижние ключи. Так вот согласно схеме с одним токоизмерительным шунтом ток протекает через этот самый шунт только когда открыты ключи по диагонали. Когда же открыты верхние или нижние ключи, контур тока не включает шунт, соответственно в эти моменты ток не измеряется и инвертор незащищен.
эта схема ненадежна. в правильных схемах ток нагрузки измеряется непрерывно.

возьми осцилограф и посмотри алгоритм работы EG8010
тогда может отпадут подобные вопросы!!

Эталон+ почисти тему, она утонула в мусоре.

Да по ходу придется заняться
как время будет почищу!

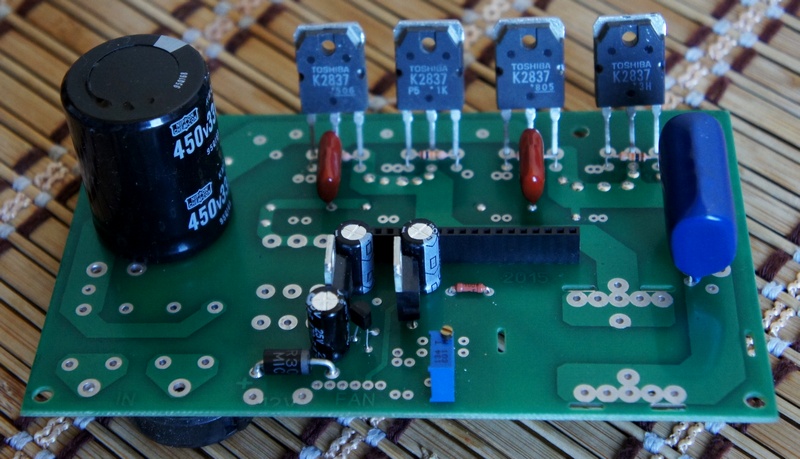

Собираю силовую плату синус. Плата формирования EG,и выходные транзисторы sgh80n60 еще в дороге.Эталон+ интересно ваше мнение,транзисторы 2SK2837 в качестве выходных подойдут? Я ставил такие в 1КВТ сетевой БП,в место родных IRFP460 работают.

я говорил что лучше в таком варианте использовать IGBT
полевики капризные

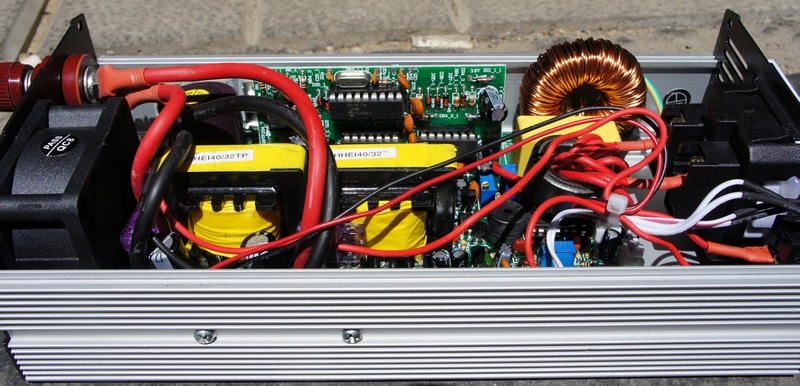

В инверторе LUXEON 600-1200Вт

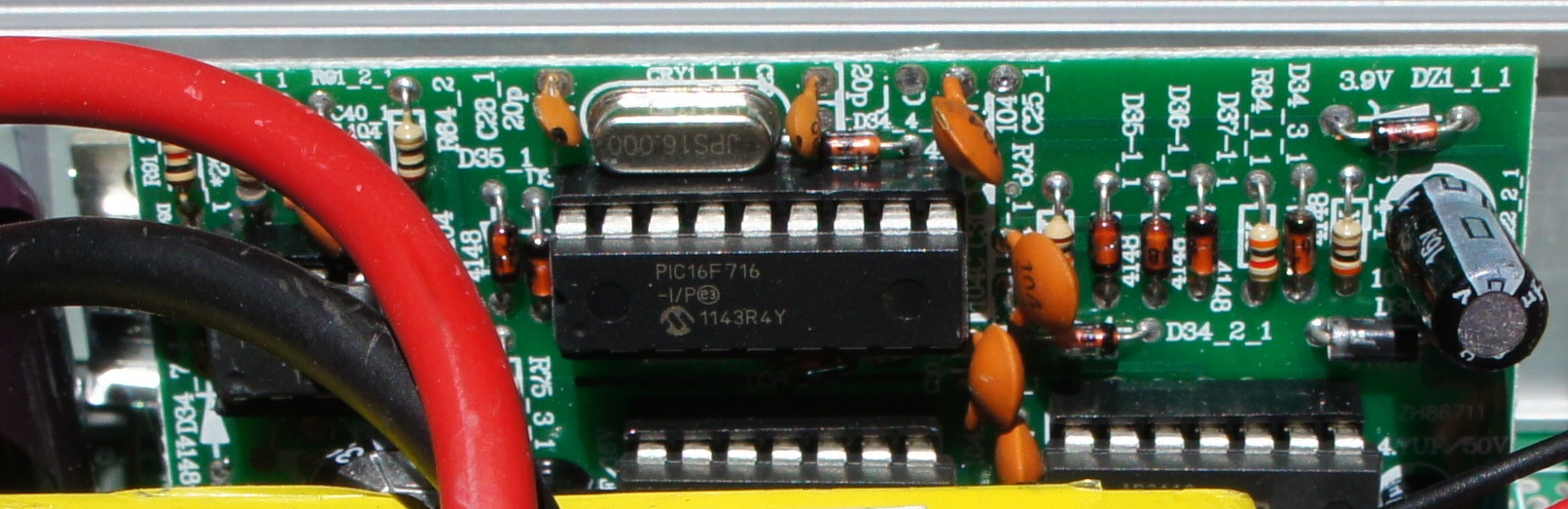

формирователь синус выполнен на PIC 16F716+IR2110. Все отлично работает.
