Инвертор синус 50 Гц своими руками

diver52 пишет: Случаем ни у кого нет процов EG8010? Уже сразу заказал с ebay 2 шт, но вот идти будут долго.

в России возьми, должны быстрее прийти. radioremont.com/product/eg8010/
на сколько знаю там пока никто не брал EG8010, другие деталюхи брали всё быстро.

Спасибо, закажу. Магаз понравился. А так у проца похоже конкретно снесло башню. Интересно, кто-то сталкивался с подобным? Похоже на то, что он начал постепенно умирать. В начале защита по току срабатывала через раз, а потом через раз он начал включаться.

платки EGS002 с доставкой из России, Санкт-Петербурга
robom.ru/product/moduli-ustrojstv/kontro...inusoidy-egs002.html

Да мне гораздо проще проц заказать. Смысла нет переплачивать за всю плату, ибо остальное все исправно.

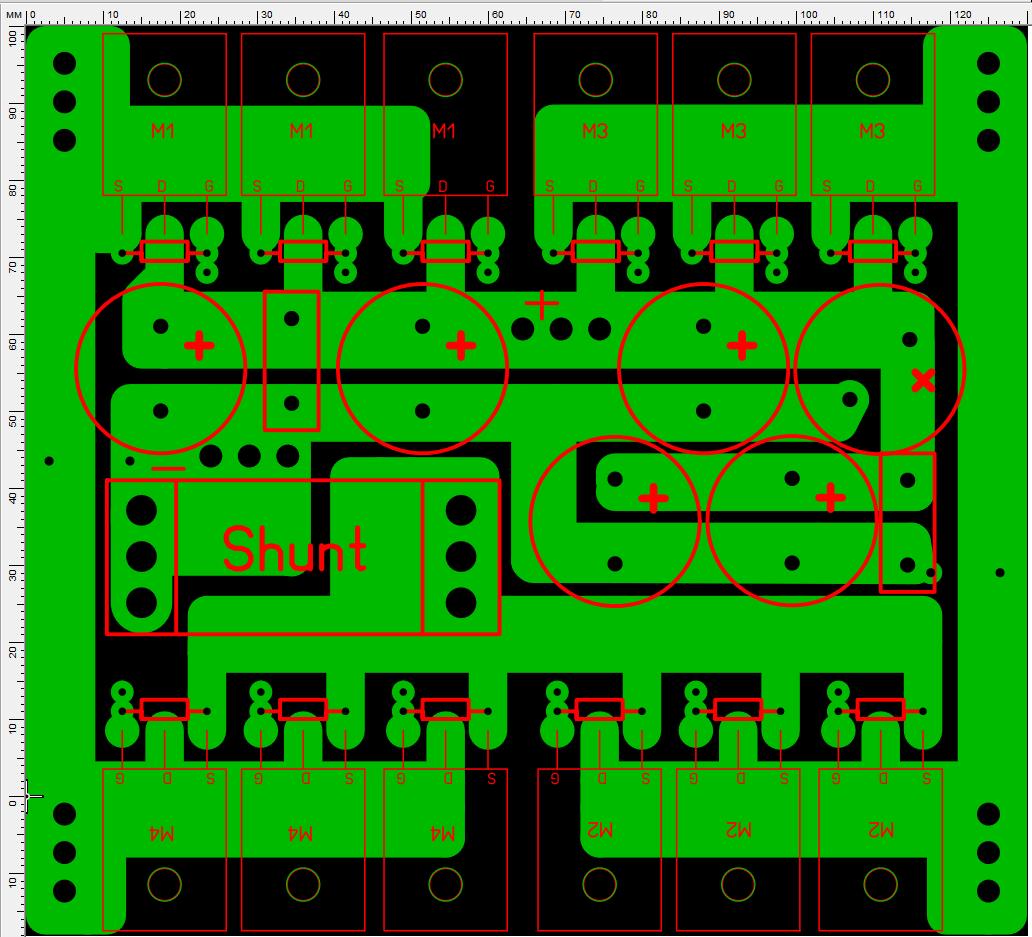

Тем временем развел печатку силовой части:



Просьба ко всем посмотреть и покритиковать/посоветовать как лучше. Все силовые дорожки будут в обязательном порядке пропаиваться толстыми медными проводами! Питание будет 24 В 2 кВт. Помимо указанных конденсаторов буду все дополнительно шунтировать пленкой до тех пор, пока место на плате не закончится. Все силовые ключи будут сажаться на один здоровый радиатор 120*120 мм через теплопроводящую прокладку, чтобы ничего не коротнуло. Емкость конденсаторов будет в районе 30.000 мкФ. Ставить больше не вижу смысла, ибо при подключении клемм выбьет нафиг предохранитель на 90 А (3 шт. по 30 А). Да и при такой емкости искра будет проскакивать будь здоров. Силовые провода от аккумулятора буду использовать диаметром 8-10 мм.

на затворы проводочками собираетесь подводить ?
в этом плане не удачная разводка...

Да, планирую на затворы с другой стороны платы подвести резисторы + диоды и прокинуть максимально короткие провода с платы управления. Если бы все это делать на этой же плате, то по любому были бы перемычки - по своей сути те же провода. Да и места мало. Поэтому все же планирую использовать короткие и аккуратно проложенные провода. Их длина будет в районе 5-7 см. Не думаю, что могут повлиять какие-то наводки - ведь напряжение пойдет амплитудой 15 В. Если все же что-то и наведется, то могу использовать экранированный провод.

Тем временем развел печатку силовой части:

Вы транзисторы хотите со стороны фольги установить, и крепить на один радиатор?
А как же фольга под транзисторами, ка её усилить?
И по три отверстия на шинах питания, это туда 50 квадрат влезут?
Посмотрите на плату МАП инвертора, или даже китайские платы.
Или Вы думаете их дураки делают, а Вы лучше сделали.
Тогда уж лучше китайскую.
ru.aliexpress.com/item/1PC-48V-3000W-Pur...&categoryId=14191102

вот пример для одностроранней платы.

вот пример для одностроранней платы.

Только конденсаторов мало, и стоят в стороне, что не очень хорошо.
Но на односторонней плате, лучше не развести.
Хороший вариант.

DERZH
Да, транзисторы будут со стороны фольги. Транзисторы сами по себе "толстые", и будет зазор в районе 1 см до радиатора - им и можно все усилить.
Сама ширина дорожек идет около 1 см. Есть медные провода толщиной 2 мм. На фольгу поместятся 4 шт. Плюс еще 4 шт можно напаять поверх. Итого с учетом обильного слоя олова получится высота дорожек в районе 5 мм. Итого получим 5 мм * 10 мм = 50 мм2, что нам и нужно.
Три отверстия под плюсовой провод питания. Я их рассверлю, чтобы провод влез. Минусовой контакт я сразу прикреплю к шунту с другой стороны платы. Там также буду соблюдать минимальное сечение в 50 мм2.
MegaVolt
Разница в указанной плате и моей лишь в том, что вход и выход поменялись местами, и у китайцев выход на транс посередине платы. Но фольга заняла много полезного места, и поэтому конденсаторы были установлены сбоку, а не по центру, как у меня.
Сразу возникает вопрос - как я понимаю, суммарный ток на входной и выходной стороне одинаковый. Но китайцы усилили выходную сторону. Это все потому, что на выходе ток нарезки синуса течет почти постоянно (2 полуволны), а на входе он чередуется (то одно, то второе плечо)?
