Инвертор синус 50 Гц своими руками

diver52 пишет: Dir
.......А есть ли на данном этапе печатка в формате sprint layout или т.п.? Можете выложить?......

Выкладываю.

Dir пишет: Панельки впаял для настройки. После настройки уберу. Не охота потом в случае чего долбаться и выпаивать ирки. Есть в продаже цанговые панели. Можно и их ставить, но цена.

можно цанговые но не нужно . хотя хозяин барен

Efisher пишет:

diver52 пишет: someuser

Ведь пробовал я выжать с 2-х сердечников Е65 2 кВт от 12 В, но не судьба. Максимум - это 1 кВт. И аккумулятор тут не причем - он четко держал нагрузку и не просаживался, ибо очень качественный (гелевый) и свежий, хотя и емкость 55 А*ч.

Покажите ваш расчет СТ на этом железе.Дело в том,что по моим расчетам с него можно снять 4 кВт.

Господа, я не однократно указывал не стоит в DC DC инверторах при питании 12в применять сердечники 55 и тем более 65.
не получите большой мочности не зависимо от расчётов в проге. да и КПД . при питании от 12в ЕЕ33 вокурат будет. максимум 49серд.
На ЕЕ33 получится мощность больше чем на 55 и выше КПД и мерьше выбросы индукции,меньше вес габарит маньше нангев иТД,,,,ТД,

lensk1964
Про сердечники все понятно. И в целом я именно по этой причине отказался от построения инвертора с двойным преобразованием от 12 В. При размере сердечника E33-49 получится максимум 300-500 Вт. Итого для 2 кВт мощности потребуется от 4 до 8 DC-DC блоков - это факт. Все это громоздко и крайне ненадежно. Для меня главное - это надежность. Чтобы ключи не горели и все было как можно проще. Поэтому я окончательно решил собирать схему на НЧ трансформаторе. Да и питание возьму 24 В, чтобы не насиловать аккумуляторы.
Далее обо всем по порядку. Нашел у себя в заначке конденсаторы на 50 В 33.000 мкФ в количестве 4 шт, а также 2 шт на 22.000 мкФ. Так что емкость в 176.000 мкФ обеспечена. Думаю такой емкости будет достаточно для 24 В 2 кВт? Разумеется, дополнительно все зашунтирую керамикой для снижения пульсаций.
По дросселю. Поищу на радиорынке 2 кольца из альсифера, чтобы их вместе сложить (они обычно составные из 2-х половинок). По индуктивности какую делать? 50 мкГн будет достаточно?
По трансу и намоткам. Еще раз поищу все бюджетные варианты. Главный вопрос - чем лучше мотать первичку (24 В)? У Эталона был овальный провод, но думаю такой вариант выйдет очень дорого. Что подобрать в плане температурной стойкости и чтобы провод был медный? Как я понимаю, сечение для 24 В 100 А нужно в районе 50 мм2.
И также Ваше мнение, господа. Реально ли будет при мощности транса 2 кВт, питание 24 В, правильном дросселе и правильной намотке транса получить ток х.х. не более 1 А? Или это утопия?

можно и меньше ток хх получить все зависит от того как расчитать транс
посмотри как Мап-Энергия это решают
увеличивают кол витков

Эталон+

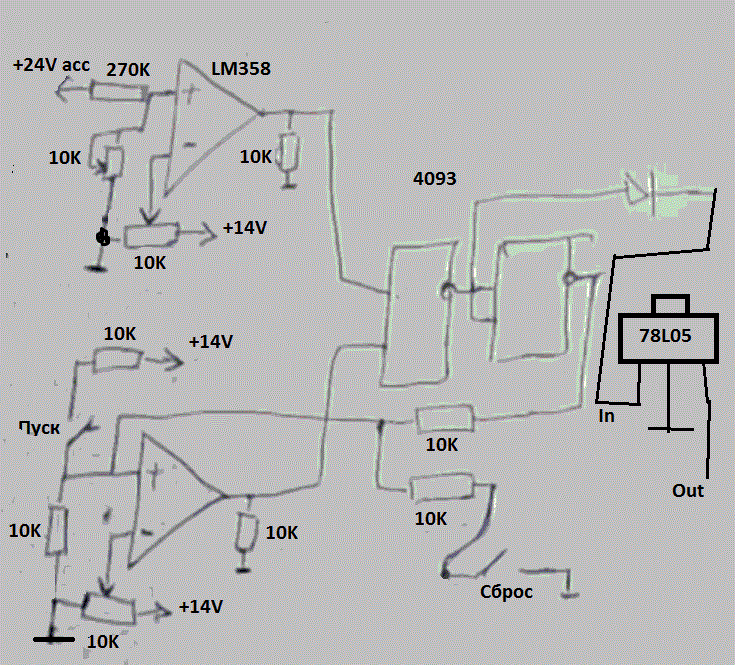

Можете проверить схему по защите от разряда аккумулятора? Видоизменил ее по Вашему видеоролику и выкинул защиту по току, ибо она уже есть в ЕГшке. В моем случае схема на НЧ трансформаторе.



С логикой я совсем не дружу, вот и прошу совета. На схеме везде указал напряжения - либо с аккумулятора 24 В, либо 14 В в качестве опорного напряжения и для питания логики. Как я понимаю, с 4093 на выходе идет 14 В. И чтобы не спалить проц ЕГшки, я добавил стаб на 5 В 78L05. Конденсаторы специально не ставил, чтобы быстродействие было выше.
Если не сложно, поясните, пожалуйста, как происходит выключение схемы? Это та же кнопка сброс? Или добавить еще одну кнопку только для выключения? Также не совсем понятно назначение нижнего переменного резистора для включения схемы.

Было бы очень хорошо если бы ЭТАЛОН сделал видео по всем защитам с пояснениями.Заранее благодарен.

Собственно, видео уже было:

Но меня больше всего интересует момент с подробным рассказом по регулировке всех переменных резисторов. Хотя в целом есть как схема, так и печатка, если поискать.

Ремонтные работы

Efisher пишет: Один 49,отдает 1,5 кВт,при 24 В.Но я использую его на 1 кВт.4 платы,дают 4 кВт.Вот расчет и плата.
У вас какая схема резонансная. Если да можно схемку и печатку.
