А как же про дроссель? Про него забыли в трансформаторной схеме, заговорили? Какая индуктивность, кто на чем мотает и сколько витков? Тут мне говорили 50 мкГн на буржуйских дросселя ставят.
Может Эталон подскажет.

В иностр.магазинах есть инверторы на 12В/ 2500Вт честных.

Делают, я знаю
www.budgetchandlery.com/sterling-pro-s-c...cbs122500-2643-p.asp
Калькулятор, просто не запрограммировали ,считать такие токи в 300 Ампер.
При индукции 1.3, 1700Вт, число витков 11, а сечение самому можно прикинуть, из расчёта 3 Ампере на квадрат.
11 витков это всё равно примерно, точнее нужно будет подбирать. Тор мал для двух кВт.
На два кВт, провод минимум 100 квадратов, ток от АКБ - 200 Ампер.
Передовых ключей 24 штуки минимум, драйвера усиливать, плату усиливать шиной в 50-100 квадратов, и куча АКБ.
Люди когда чегото хотят, они или не задумываются или не знают , как это и во сколько будет выглядеть в итоге.

Плату можно разделить на несколько модулей сечением поменьше 50 квадратов, выходы к трансу подлючать отдельными проводами, многими параллельными.
С АКБ также поступить - много входов и параллельных цепей.

Согласен, но сначала нужно тор подобрать, и сделать из него трансформатор.

Здравствуйте. Приобрёл на Али Экспрессе EGS001 и плату egp1000w. Ключи поставил IRGB4620. Питание 420 Вольт. В процессе наладки случайно коротнул выход. Результат - 3 ключа мёртвых и + драйвера. Как бы решить этот вопрос с защитой от коротыша и других бедствий?
Спасибо.

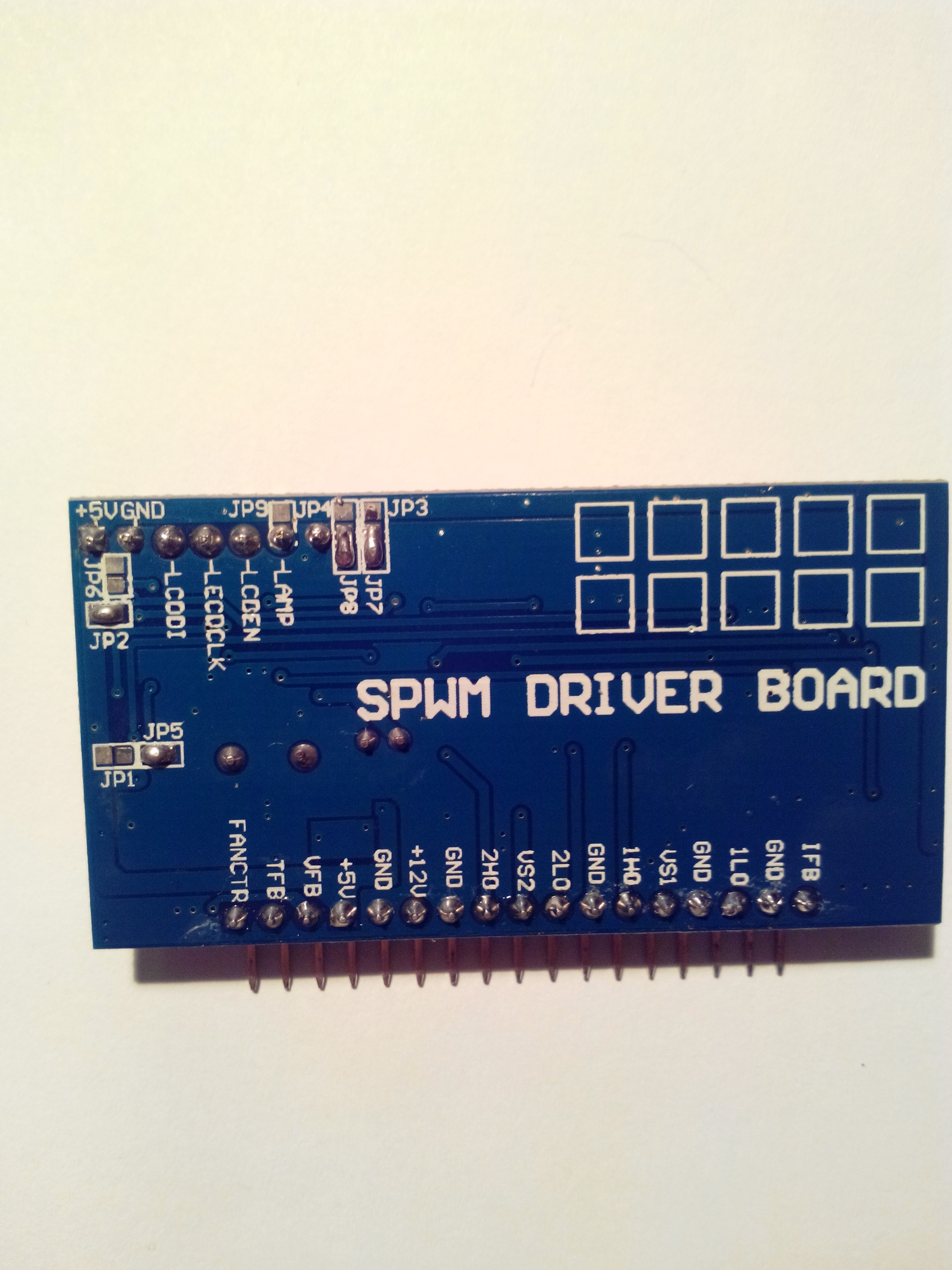

Есть такая плата.




На ней
R5- 5.1К (по маркировке 512)
R6-1,5К (по маркировке 152)
Я так понимаю, это не нормально?
Хотелось бы узнать, какая версия моей платы?

Dir пишет: Есть такая плата.
На ней
R5- 5.1К (по маркировке 512)
R6-1,5К (по маркировке 152)
Я так понимаю, это не нормально?
Хотелось бы узнать, какая версия моей платы?

2 это нули.
5100 ом= 5,1 кОм
1500 ом= 1,5 кОм
версия платы - как у всех

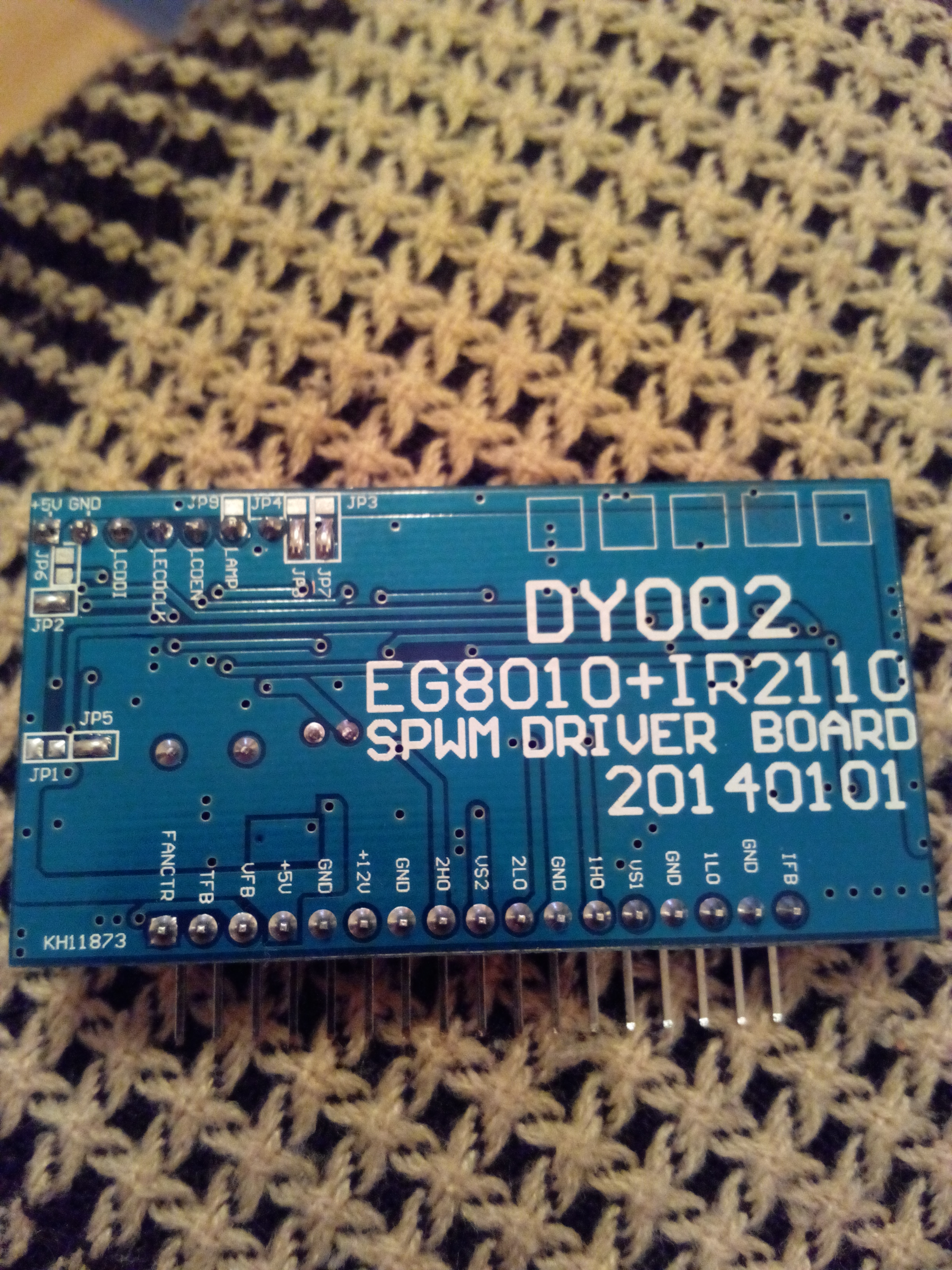

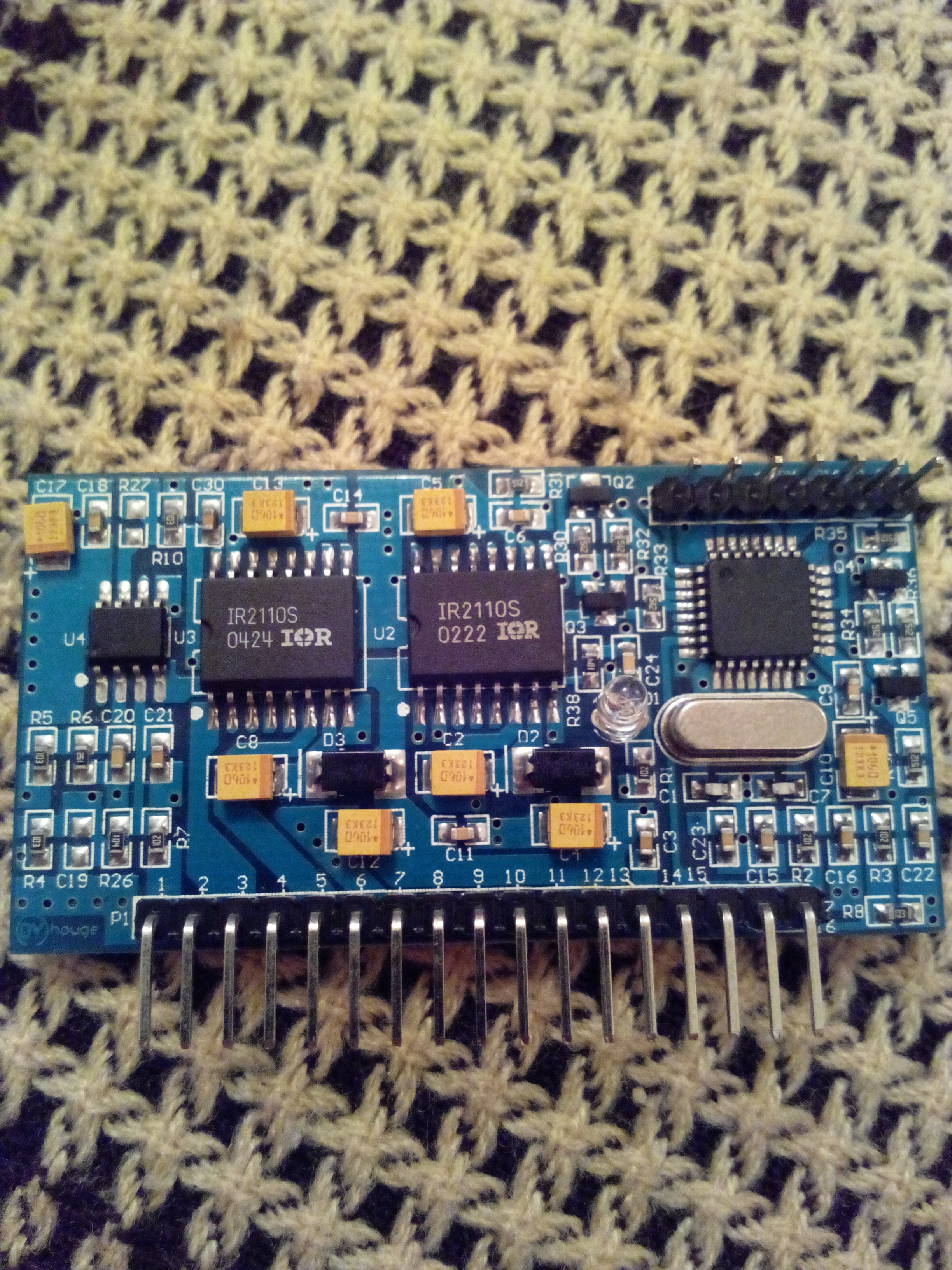

Есть такая.




Так на ней на 10к стоит. Как надо. Но не запаян С19.
Я так понял. Нужно заменить 5.1к на 10к?
И вообще проверить все на соответствие схеме.

DERZH
Вернемся к тороидальным трансам. Я вполне готов на жертвы в виде больших гарабитов и веса тороида, а также к толстым дорожкам и мощным силовым ключам.
Например, в моем случае я буду использовать IRFP3206 по 3 шт. в параллель или 12 шт. суммарно на мост. А каждый из них по даташиту выдерживает ток в 120 А. Поделим эту цифру на 2 (будем реалистами с учетом ограниченного диаметра ножек корпуса ТО-247), получим 60 А на ключ. 3*60 А = 180 А по линии 12 В. Думаю будет достаточно? Полевики и правда хороши - низкое сопротивление и высокий ток, а также очень круглая и высокая цена (но они у меня уже есть - купил в свое время).
По аккумулятору - на период тестирования буду юзать гелевый аккум на 12 В 55 Ач достаточно свежий. Может отдавать кратковременно (до 5 сек) токи до 700 А по даташиту. Понимаю, что аккамул я буду насиловать токами 200 А, но повторюсь - кратковременно, только для тестов. На будущее, как разбогатею, разорюсь на 12 В 200 Ач. Или даже на 2 шт. по 200 Ач.
Откуда цифра по диаметру провода по первичке в районе 100 мм2? Посчитал - калькулятор выдает 81 мм2. Я готов к этому - эмальпровод есть возможность взять на халяву у друга за пиво.
Прошу помочь мне определиться с габаритами сердечника, ибо калькулятор Старичка считает как-то слишком оптимистично по габаритной мощности, а онлайн калькулятор имеет жесткое ограничение по току ровно в 4,5 А по линии 220 В. После этой цифры он выдает infinity.

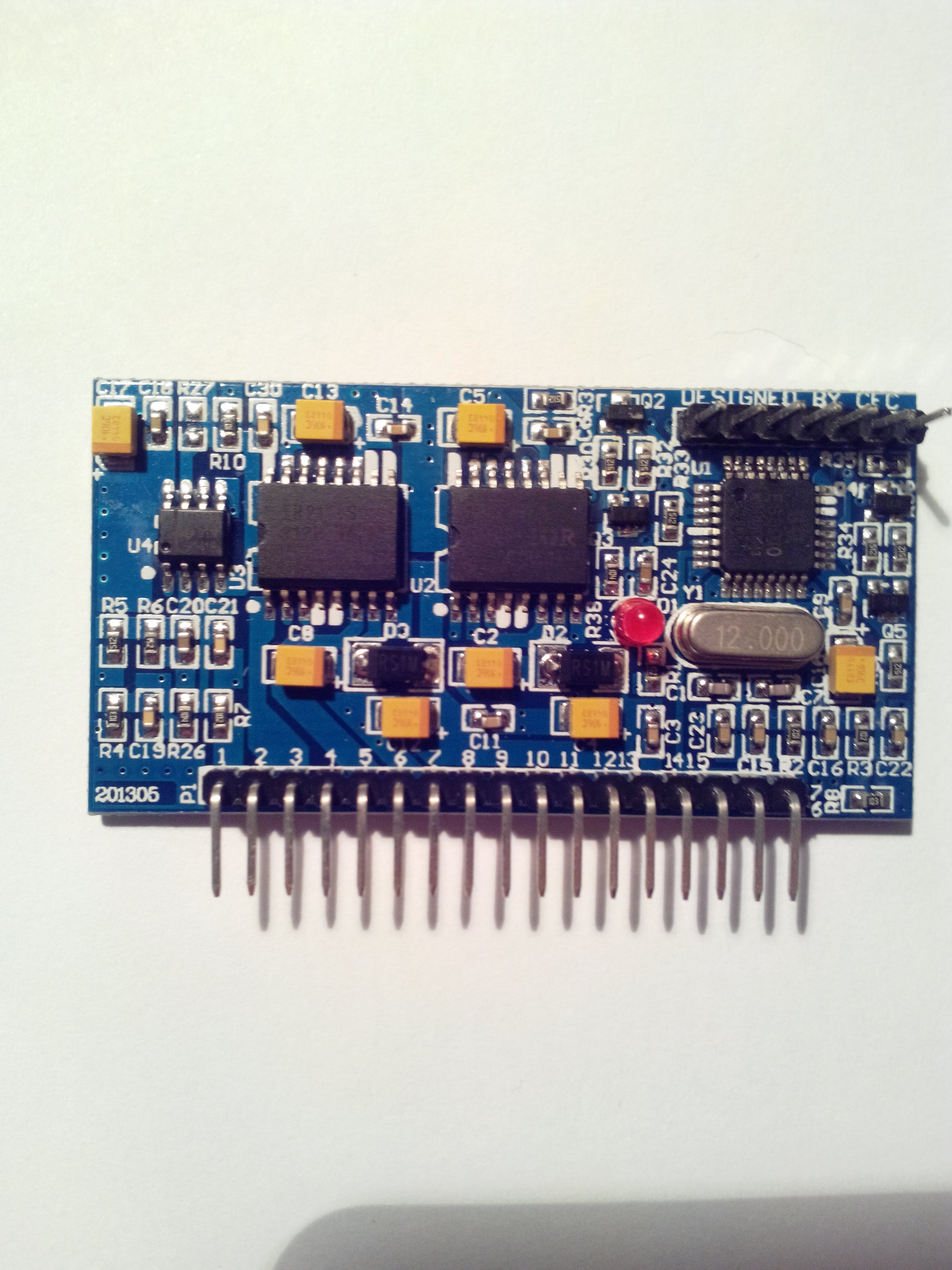

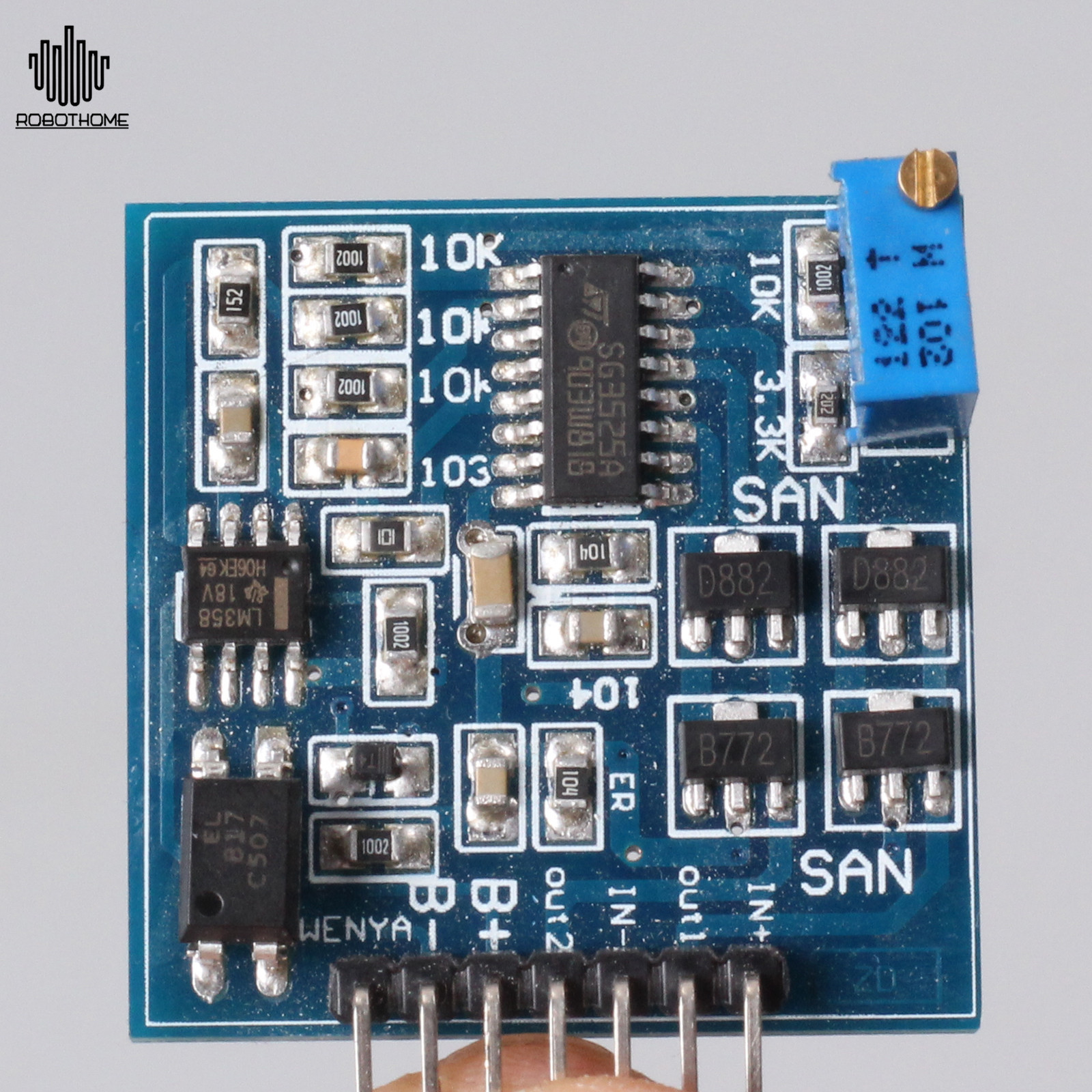

Купил вот такую платку
Случайно никто не юзал?
