Инвертор синус 50 Гц своими руками

160 минус 90 получается 70 это двойная ширина одинарная 35.Два сердечника по высоте 50. 35 к 50 относится лучше чем 35 к 75 поэтому из двух
делать лучше всегда лучше стремиться к одинаковым сторонам или квадрату. Склеивание проводите эпоксидкой намазав ее на обе склеиваемые
поверхности . Если эпоксидка будет подтекать в местах стыка размажте ее равномерно вдоль стыка дайте затвердеть затем промажте верх твердеет
переворачиваем снова верх. Далее изолируем для намотки. Без эпоксидки сердечник будет гудеть также он будет гудеть и при неплотной намотке ленты.

160 минус 90 получается 70 это двойная ширина одинарная 35.Два сердечника по высоте 50. 35 к 50 относится лучше чем 35 к 75 поэтому из двух делать лучше

Получится 1.2-1.5 кВт, сечение маловато. Если преобразователь 12 Вольт, то на обмотку 8 Вольт, выйдет 16 витков - это много.
А вот если три склеить, 11-12 витков выходит, уже лучше, и мощность получится около 2 кВт.
Понятно, что лучше стремиться к квадрату, но делают и высокие, и работают, не жалуются люди.

И мы получим габаритку аж 4,9 кВт

А где Вы такой волшебный калькулятор нашли, который трансформаторы такие делает, на 4.9 кВт????

Друзья, большое спасибо за ответы.
Калькулятор взял с сайта radiokot.ru Там Старичок выкладывал универсальную программу для расчета трансов. Называется AllInOne2.01.

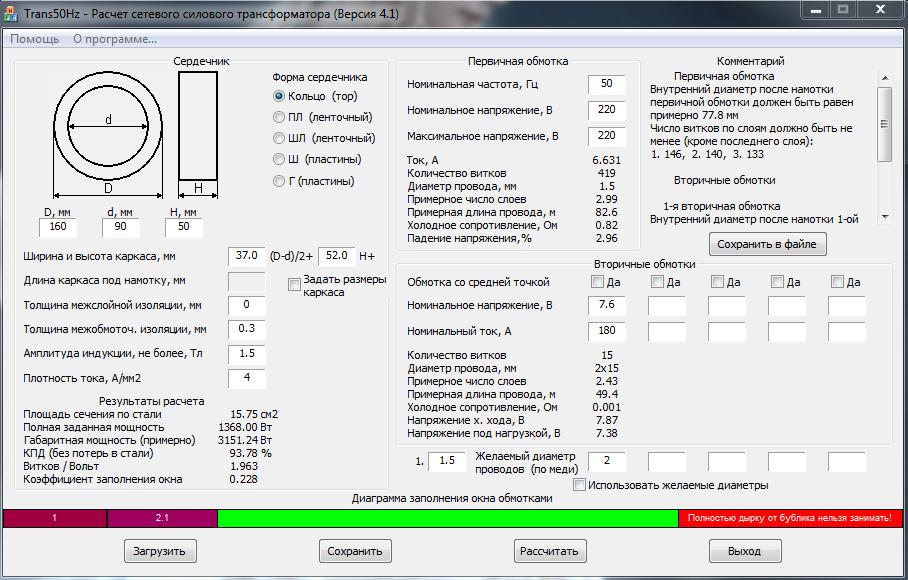

Все результаты расчетов я приложил. Получается, что из 2-х торов реально получить аж 3,15 кВт. Не спорю - калькулятор может врать. Пробовал искать онлайн калькуляторы, но они при токе первички выше 100 А начинают врать и не могут вычислить транс. Также обращу внимание, что я задаю плотность тока 4 А/мм2. Может многовато? Если взять 2,5, то габаритка выходит 2 кВт. Но считаю, что 4 вроде адекватная цифра с учетом того, что транс будет работать на мощности 1,5 кВт не более 5 мин. В основном, это 200-300 Вт, но также необходимы запуски холодильника (1 кВт на старте), электроинструмента (500 Вт и 1 кВт на старте), пылесоса (1 кВт, 2-3 кВт на старте), скважинного насоса (500 Вт, 1,5-2 кВт на старте) и т.п. - а это высокие пусковые токи. Поэтому и склоняюсь к запасу по мощности.
По поводу склейки колец тут все понятно. Разумеется, буду уплотнять как только это возможно, чтобы прилегание было максимальным. В том числе и при заливке эпоксидкой.

Еще и амплитуда индукции влияет.

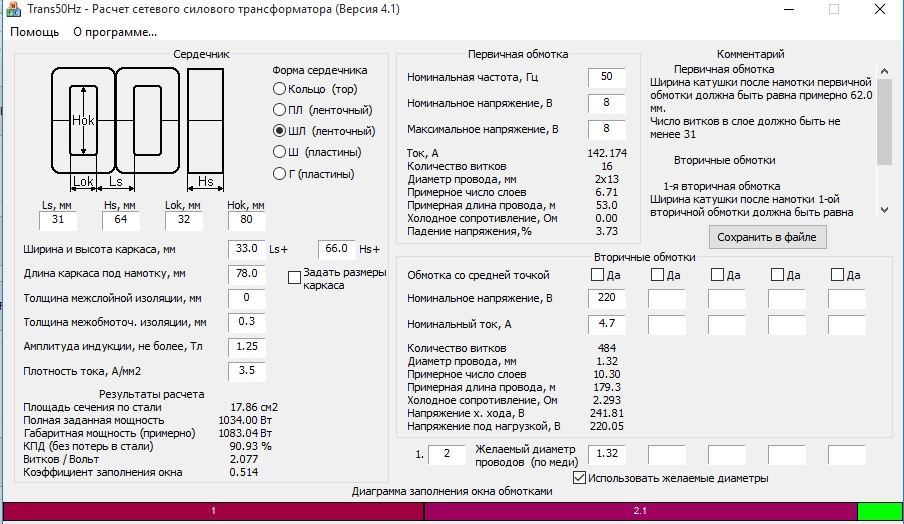

Вот я рассчитывал на 12В 1 кВт


Все-таки на 24 В меньше ампераж
получатся.

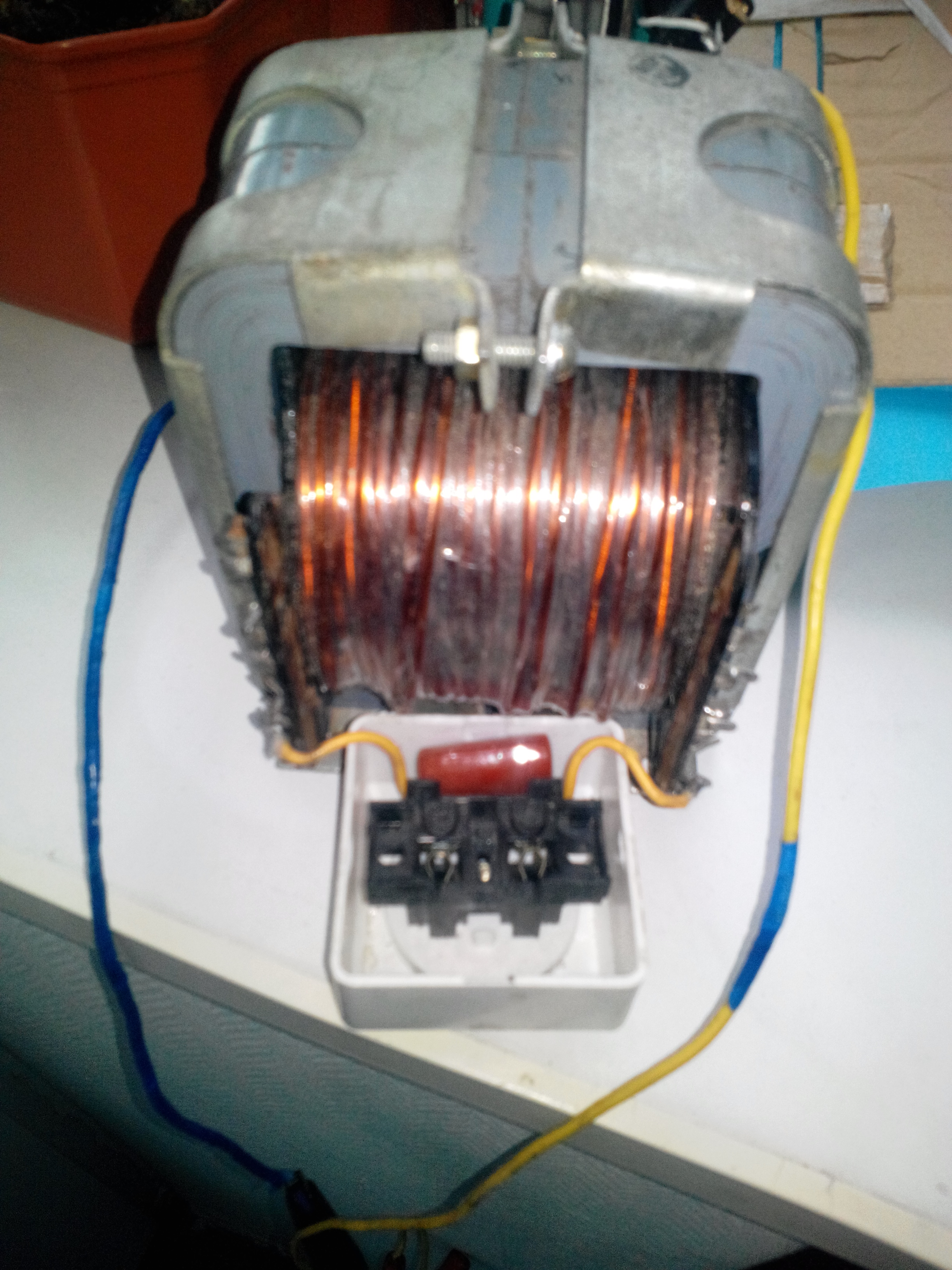

Вот такой транс.

someuser пишет:

lensk1964 пишет: Если инвертор мощностью до кило. можно с одним преобразованием, а если 3-5 киловатт ?? Транс представляете?? какой вес,

www.invertor.ru/zzz/item/map_dominator_48_20
61кг, 13кВт, тороидальный железный транс.
Некоторые матёрые продавцы электрооборудования для ВИЭ пишут, что предел единичной мощности надёжных ВЧ инверторов 3 кВт.
Выше- либо параллельное соединение по переменке с синхронизацией, либо глюки и дым.

Вот это я и имел в виду под знаком вопроса. Мощный инвертор стоит делать по без трансформ схеме с двойным преобразованием. Если ктото считакт что с одним преобразованием больше КПД и меньше цена, это не совсем так. многое зависит от мощности и напр, питания.

Эталон+ пишет: Ни в коем случае не ставить по первичке кондеры!!!!!!!!!!!!!!
поосторожнее с такими советами!!!!!!!!!!!!!!!

Господа! Резонансная сварка и инвертор синус 220в это тоже что, грабли и сани, не путайте. Какой кондёр на входе? это что 2 пальца в розетку, коротыш. на выходе высокая частота разной длительности, так нарезается синус, кондёр будет коротить.

Калькулятор взял с сайта radiokot.ru Там Старичок выкладывал универсальную программу

Чтото Старичок в этой программе с мощностью перемудрил, или это мощность по-китайски.

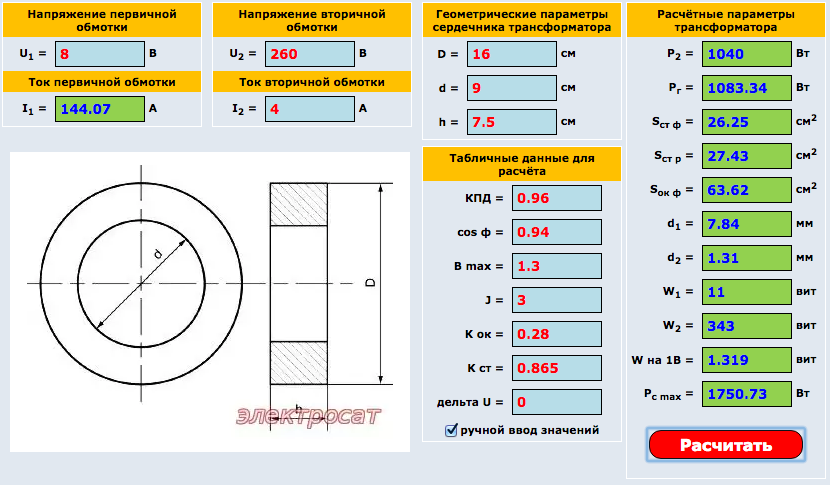

Вот онлайн калькулятор правильную показывает, настоящую.
elektrosat.ru/index/raschjot_toroidalnog...ormatora_onlajn/0-23

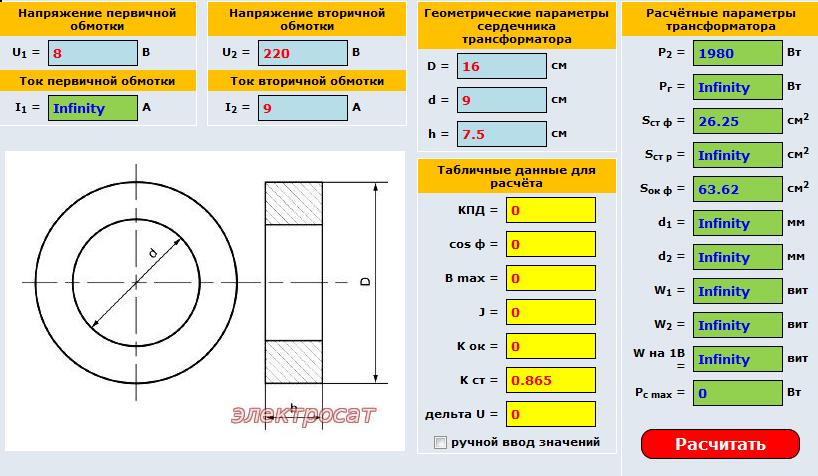

Вот что выдает этот калькулятор:



Указывает ток Infinity, хотя на деле так быть не должно.

Вот что выдает этот калькулятор:

А Вы что хотите 2кВт снять с 12 Вольт?
Он сильно вумный, и знает, что так делать нельзя.
Да и транс Ваш маленький для двух кВт.
