Инвертор синус 50 Гц своими руками

и еще одна видуха именно для определения направления тока

Добрый день! Интересует вопрос. Хочу сделать трансформаторную схему на EG8010. На форуме нашел две схемы.

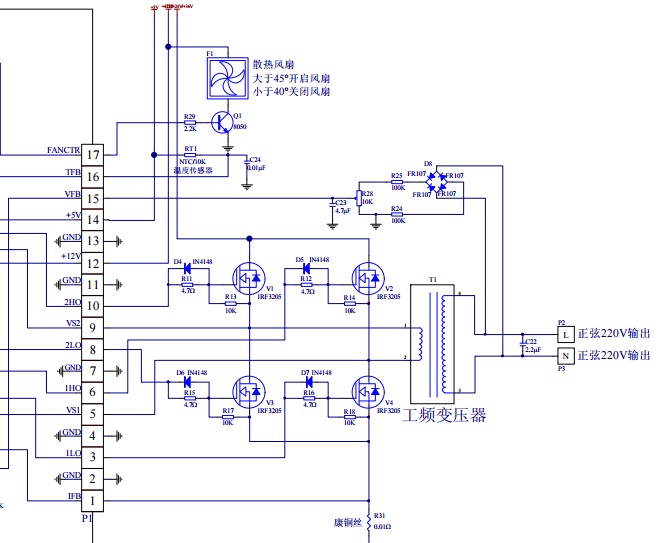

Первая менее навороченная эта та, что по паспорту к плате.
Вторая более круче.
Будет ли нормально работать первая схема? Какие замечания по ней, кто делал? Может у кого печатная плата уже есть? Поделитесь.
По второй, вопрос: можно ли вместо указанных в ней драйверов ставить TLP250? И какой по характеристикам в ней дроссель на трансформатор?

Я тоже не понял, зачем столько наворотов? Не получилось выложить первую схему
Она в паспорте к ЕГ8010. С ЕГ ключи сразу управляются по этой схеме.

Самая последняя в файле.

Dir пишет: И какой по характеристикам в ней дроссель на трансформатор?

Дросель в трансформаторной схеме (видел на забугорном форуме) порядка 50 микрогенри.

Вопрос к aleks1270
как вообще грид отдаёт в сеть ?
амплитуда синусоиды с грида больше сетевой ?
можете немного описать ...

Dir пишет: Добрый день! Интересует вопрос. Хочу сделать трансформаторную схему на EG8010. На форуме нашел две схемы.





Первая менее навороченная эта та, что по паспорту к плате.
Вторая более круче.
Будет ли нормально работать первая схема? Какие замечания по ней, кто делал? Может у кого печатная плата уже есть? Поделитесь.
По второй, вопрос: можно ли вместо указанных в ней драйверов ставить TLP250? И какой по характеристикам в ней дроссель на трансформатор?

HCPL 3210 + TLP250 shared, I have tried that it works very well.
The work of the two
VIDEO

aleks1270 пишет: для направления тока используй оптопару

Оптопару для напряжения можно, а направление тока как оптопарой получить ?

MegaVolt пишет: Вопрос к aleks1270
как вообще грид отдаёт в сеть ?
амплитуда синусоиды с грида больше сетевой ?
можете немного описать ...

Пере до мной лежит сейчас два грида по 600Вт. Все что я вижу, это, при включении, напряжение в сети поднимается на 2-3 вольта при включении. Если что интересует, могу попробовать измерить.

Хочу еще раз поинтересоваться. Может кто делал по такой схеме?


Если не жалко скиньте печатную плату. Спасибо.
Еще посчитал первичную обмотку на транс, при выходной мощности 1 кВт 220В, получилась на 75А - на 24В. Считал по методе Эталона (15В, т.е. - 10% и делим 1,41).
Сколь же мне нужно ключей и каких? Есть irfp460.

Civ1 пишет:

aleks1270 пишет: для направления тока используй оптопару

Оптопару для напряжения можно, а направление тока как оптопарой получить ?

2 оптопары +трансформатор тока, по оптопарам определяеш волну положительная или отрицательная, а по току определяеш отдача или потребление.
peling.ru/wp-content/uploads/2015/08/p64...EMA-DATCHIK-TOKA.bmp

здесь про опыты
peling.ru/forum/?mingleforumaction=viewtopic&t=569.1


здесь еще
peling.ru/forum/?mingleforumaction=viewtopic&t=564
