Инвертор синус 50 Гц своими руками

Alex14 берёш и листаеш тут с начало . тут много полезной инфы и схем.

Друзья, можно ли в DC/DC Е55 заменить на тороид, если да, подскажите на какой?

Е55 заменить тором Можно.НО!!! стоит ли. чем меньше напр пит, тем КПД будет хуже А при питании 12в, нет смысла. на колечко с такой площадью нужно 2витка, получается чистая 8ка. из этого выходит, большая часть энергии будет направлена не на намагничивание кольца, а в пустоту. ( это простым языком)
так что не стоит хотя и можно. Даже если прога выдаст КПД95%. Н Е П О Л У Ч И Т С Я.

И это при том,что сам сердечник

lensk1964 пишет: Е55 заменить тором Можно.НО!!! стоит ли. чем меньше напр пит, тем КПД будет хуже А при питании 12в, нет смысла. на колечко с такой площадью нужно 2витка, получается чистая 8ка. из этого выходит, большая часть энергии будет направлена не на намагничивание кольца, а в пустоту. ( это простым языком)
так что не стоит хотя и можно. Даже если прога выдаст КПД95%. Н Е П О Л У Ч И Т С Я.

Ничего страшного не произойдет..Энергия на намагничивание сердечника будет в тех же самых параметрах(КПД)...Главное равномерное распределение обмоток.К тому же потерь на тороиде несколько меньше,да и выбросы тоже..
Разница между большим и малым числом витков,будет заключаться в меньшем значении межвитковой емкости.
При этом,скорее всего придется увеличить частоту переключения до значений ХХ в пределах 100-150mA.Конечно же все будет зависеть от самого сердечника и его характеристик.
Вопрос тут все таки наверное несколько в другом..В потерях связанных не столько с сердечником,сколько с потерями на диодной сборке.силовых ключах и т.д. относительно частоты переключения.
Частота переключения будет довольно таки большой(200-300кГц).. И это при том,что сам сердечник должен работать(без захода в индуктивный режим)...высокочастотный магнитопровод.
Спускаясь с небес на землю можно подытожить..геморроя больше чем необходимо..

lensk1964 пишет: Даже если прога выдаст КПД95%. Н Е П О Л У Ч И Т С Я.

ION пишет: Спускаясь с небес на землю можно подытожить..геморроя больше чем необходимо..

Спасибо камрады, а то уже хотел колечки подбирать на алибабе.

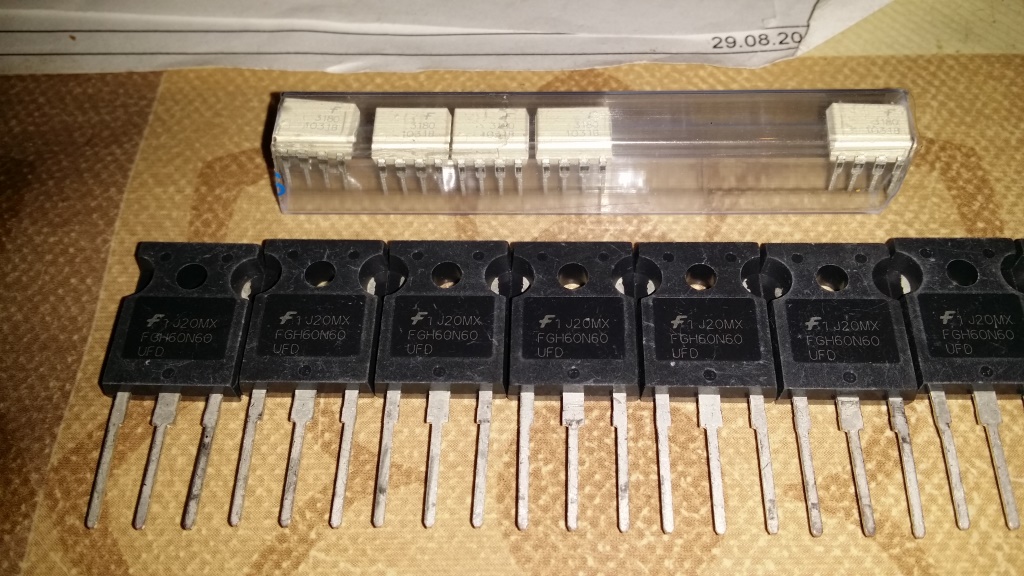

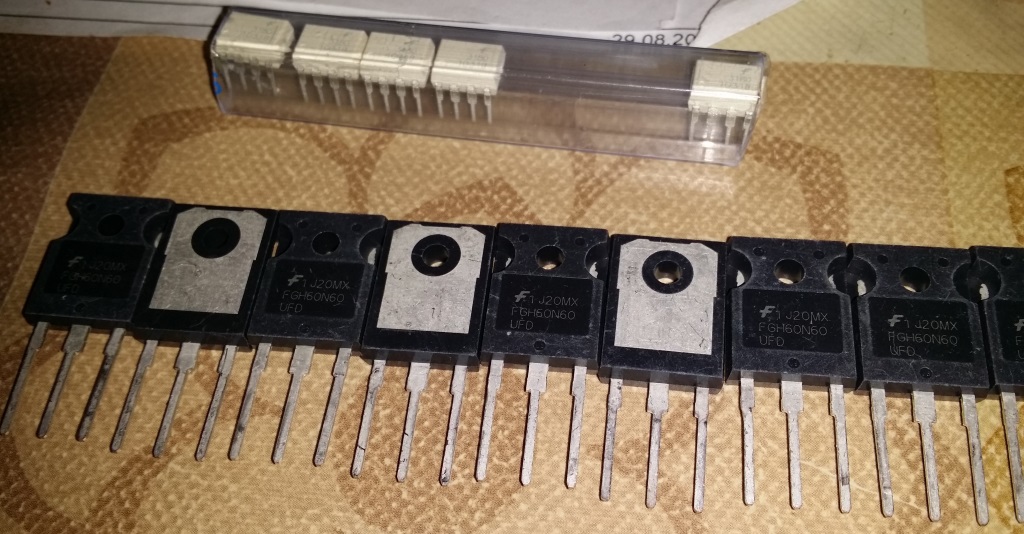

Заказал у китайца транзисторы и "оптику", уже пришли. С виду похоже на оригинал, что скажите по внешнему виду? Пока не промерял их.P/S циферки и буквы в среднем кружке есть правда все разные.

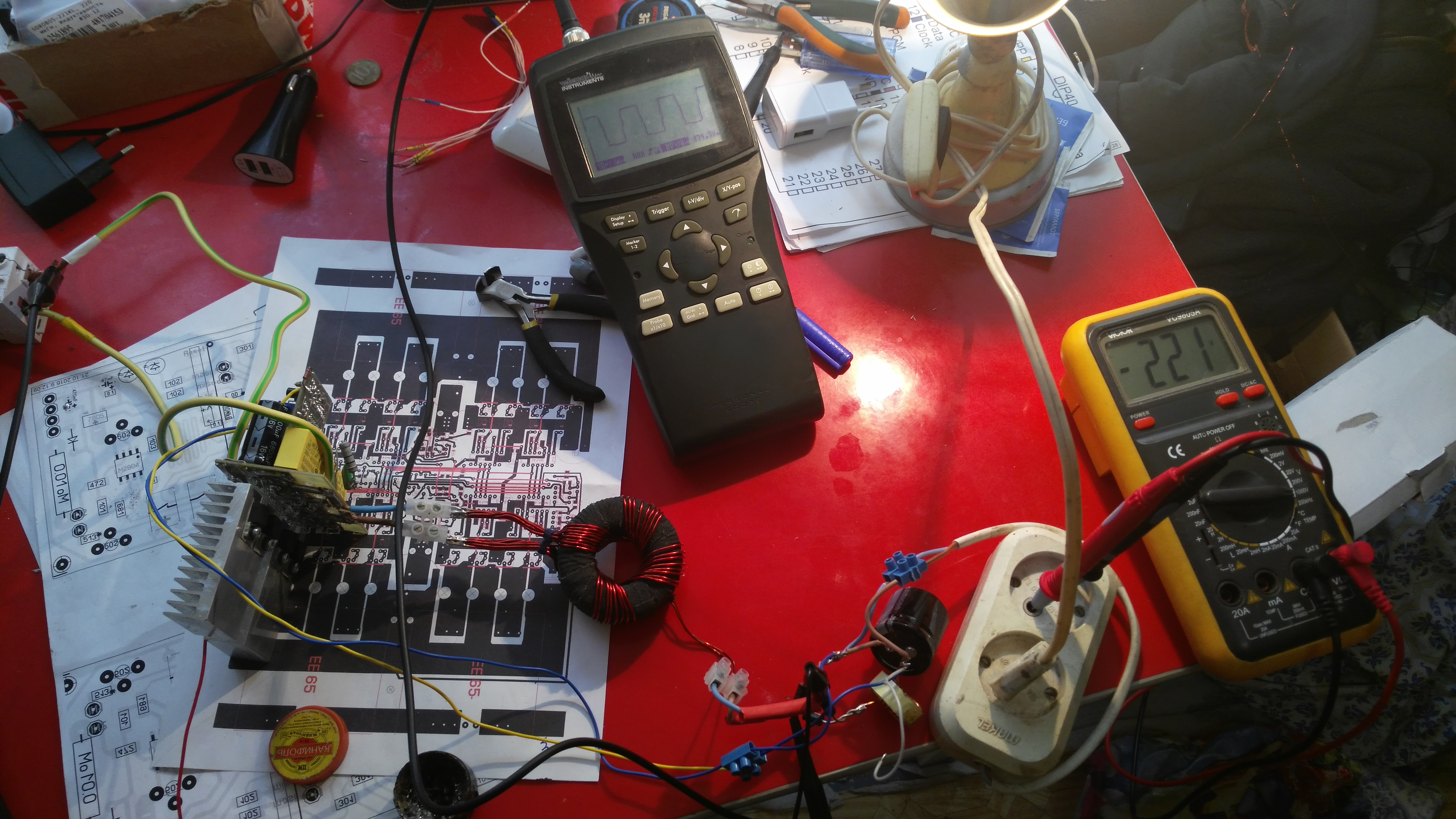

Кстати по кольцам. Собираю ДС ДС ДС 12в*350в на двух кольцах 50*30*20 N87 так вот при подключении одного трансформатора при нагрузке 100ват потребление всего 102 вата что очень гуд попробовал соединить певичку параллельно на один генератор (частота 25 кгц стабилизация соединена) вторички последовательно затем диодный мостик и конденсатор при нагрузке 100 ват потребление 180ват!!!! Как такое может быть что делаю не так Может ли быть такое из за отсутствия дроселя????? То же самое происходить если соединять блоки после диодов то есть на каждый транс мостик и затем последовательно так и не понял в чем проблема здесь все делают последовательный набор сердечников для увеличения мощности но вот как то не выходит. ЧТО делаю нетак???? Да забыл сказать стабилизация настроена на 220в чтоб в нагрузке была любимая лампочка.

Любителям опто Драйверов, пустые печатки под EG8010 и TLP250
выгоднокупи.рф/VurJeprCKGwLdjaeUMXkh6avd...w3XPada35k/item.html
ссылка на источник, может понадобиться для поиска товара у другого посредника taobao
world.taobao.com/item/541184353006.htm?s...14.0.0.FzpQrH#detail

Максим Владимирович пишет: Заказал у китайца транзисторы и "оптику", уже пришли. С виду похоже на оригинал, что скажите по внешнему виду?

Посмотреть на них надо в гораздо большем увеличении, на надписи, и в торец где ножки выходят.

MegaVolt пишет: Любителям опто Драйверов, пустые печатки под EG8010 и TLP250

А уже с запаянными элементами таких где-то на али нет ?
