Инвертор синус 50 Гц своими руками

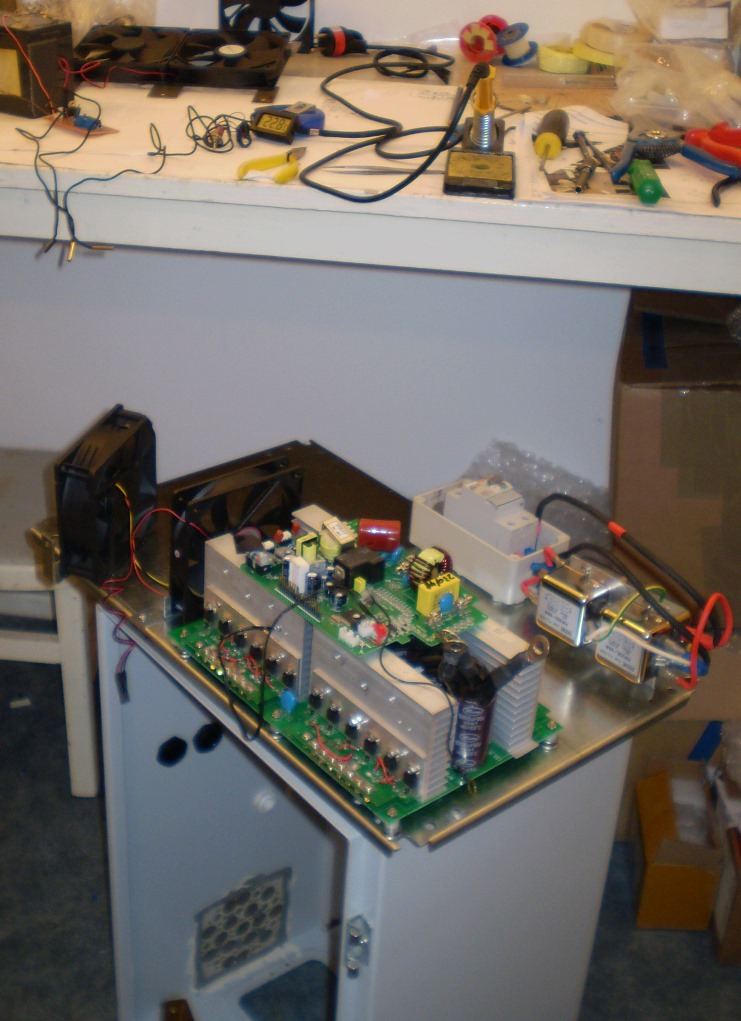

Конечно, вот это чудо инженерной мысли

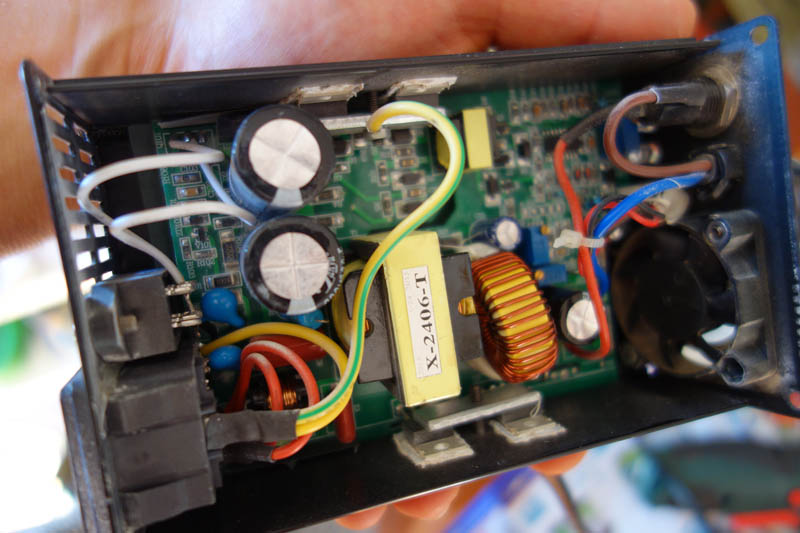

Зарядка 24В, 6А

Мда, ничего особенного, и емкости, на вид, не особо большие. А где резистор, через который ты включал? внутрь не впаял?
Что именно заряжаешь этой зарядкой? И, "беда" происходит в момент "втыкания" в сеть (в инвертор)? в смысле - только в этот момент?
как ни крути, а выход инверта нужно переделывать, как у тебя выходной ток меряется (для защиты), я так понял, не через Трансформатор Тока.
или сильно загрубил защиту?

был у меня инвертор киловатный на EG8010
переделанный на двуполярную модуляцию и тригерную защиту по току.
защита была настроена таким образом чтоб запускался мой самый мощьный электроинструмент,
это перфоратор 900w у него приличный пусковой ток.
на стройке постоянно от инвертора заряжали аккумуляторы шуруповёрта с помощью
самодельного зарядного устройства из ATX блока питания компьютера.
Если зарядник подключал к инвертору в выключеном состоянии то всё нормально
(тоесть сначала заряжались высоковольтные ёмкости а потом включал)
а если во включенном то инвертор иногда уходил в защиту, транзисторы IRFP450 справлялись.

Вчера в очередной раз сгорели 80Амперные ключи с EGшкой в инверторе во время пподключения к ней 200Вт-ной зарядки.

Может блок питания перебрать. Поменять в нём конденсатор, установить варистор. Или дроссель на выходе инвертора перемотать, увеличить немного индуктивность.
У меня от блока питания к MacBook Pro, иногда вышибает автоматы при включении его в сеть. В разных квартирах выбивало, а раз в гостинице целый этаж оставил без света на сутки. Только на второй день нашли щиток.
Поставьте на выходе инвертора фильтра и автомат. Фильтра будут играть роль амортизаторов. Картинка с зарубежного форума.

Ivantsov пишет: Мда, ничего особенного, и емкости, на вид, не особо большие. А где резистор, через который ты включал? внутрь не впаял?
Что именно заряжаешь этой зарядкой? И, "беда" происходит в момент "втыкания" в сеть (в инвертор)? в смысле - только в этот момент?
как ни крути, а выход инверта нужно переделывать, как у тебя выходной ток меряется (для защиты), я так понял, не через Трансформатор Тока.
или сильно загрубил защиту?

У меня стоит автоматика управления всем этим хозяйством, на ардуинке запрограммировал. Так вот включение зарядки идет на ночном тарифе и когда солнца много - переизбыток энергии, включение идет через твердотельное реле, к нему последовательно набрал 3 Ом резисторов. Твердотельное реле даже в выключенном состоянии пропускает немного тока, потому конденсаторы в зарядке стоят немного заряженные - 20-30Вольт, что уменьшает пусковые токи. А вылетают ключи именно в момент ручного включения, когда кондеры полностью разряжены и то редко.
Защита загрублена, настроена примерно на 4кВт, так что бы пусковой ток насоса не приводил ее в действие. Но при активной нагрузке 3.5-4кВт защита начинает срабатывать... Сделана шунтом.
2кВт активной нагрузки + пуск насоса ключи выдерживают, а вот просто зарядку без ничего - нет

DERZH пишет: Может блок питания перебрать. Поменять в нём конденсатор, установить варистор. Или дроссель на выходе инвертора перемотать, увеличить немного индуктивность.
У меня от блока питания к MacBook Pro, иногда вышибает автоматы при включении его в сеть. В разных квартирах выбивало, а раз в гостинице целый этаж оставил без света на сутки. Только на второй день нашли щиток.
Поставьте на выходе инвертора фильтра и автомат. Фильтра будут играть роль амортизаторов. Картинка с зарубежного форума.

Варистора в зарядке я не нашел, автомат на выходе стоит 16А, но он никогда не срабатывает, ключи выгорают быстрее. Индуктивность в инверторе хорошая, намотана мной, с большим сечением и высокой индуктивностью, ставить еще одну такую же только из-за зарядки ?. Фильтра какие ставить с какими параметрами ?

Варистора в зарядке я не нашел,

Термистор (не варистор попутал) с любого старого БП на 200-300Вт от компа возьмите.
А как этот дивный блок от сети работает? Не замеряли его пусковые токи?
У меня от ноута БП на 60Вт, иногда 16 Амперные автоматы выбивает. Как это понять?
Может дело не в электролите, а глюк кондёров в фильтре на входе 1-4,7nF на 1-2kV впаянных на землю?

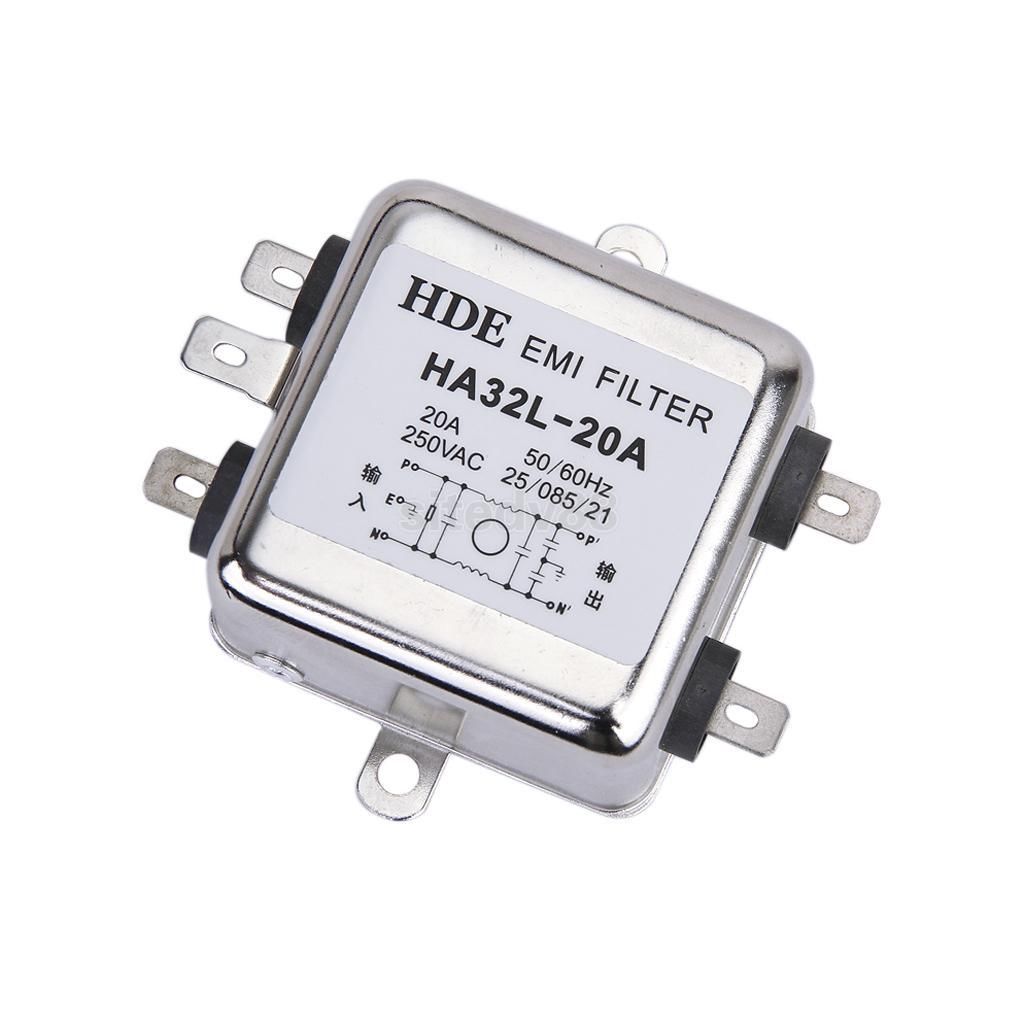

Фильтр типа такого EMI, под свой ток.

Civ1 пишет:

DERZH пишет: Может блок питания перебрать. Поменять в нём конденсатор, установить варистор. Или дроссель на выходе инвертора перемотать, увеличить немного индуктивность.
У меня от блока питания к MacBook Pro, иногда вышибает автоматы при включении его в сеть. В разных квартирах выбивало, а раз в гостинице целый этаж оставил без света на сутки. Только на второй день нашли щиток.
Поставьте на выходе инвертора фильтра и автомат. Фильтра будут играть роль амортизаторов. Картинка с зарубежного форума.

Варистора в зарядке я не нашел, автомат на выходе стоит 16А, но он никогда не срабатывает, ключи выгорают быстрее. Индуктивность в инверторе хорошая, намотана мной, с большим сечением и высокой индуктивностью, ставить еще одну такую же только из-за зарядки ?. Фильтра какие ставить с какими параметрами ?

Попробуй мощные термисторы поставить по питанию, как это реализовано во всех компьютерных БП.

Civ1 пишет:

DERZH пишет: Может блок питания перебрать. Поменять в нём конденсатор, установить варистор. Или дроссель на выходе инвертора перемотать, увеличить немного индуктивность.
У меня от блока питания к MacBook Pro, иногда вышибает автоматы при включении его в сеть. В разных квартирах выбивало, а раз в гостинице целый этаж оставил без света на сутки. Только на второй день нашли щиток.
Поставьте на выходе инвертора фильтра и автомат. Фильтра будут играть роль амортизаторов. Картинка с зарубежного форума.

Варистора в зарядке я не нашел, автомат на выходе стоит 16А, но он никогда не срабатывает, ключи выгорают быстрее. Индуктивность в инверторе хорошая, намотана мной, с большим сечением и высокой индуктивностью, ставить еще одну такую же только из-за зарядки ?. Фильтра какие ставить с какими параметрами ?

Автомат то у тебя небось с характеристикой С - "16С", такие автоматы "настроены" на мгновенную перегрузку в 6-10 раз, тоесть настроены не срабатывать
тоесть мгновенный ток 160А он пропустит и глазом не моргнет,
вариантов несколько, не считая вышеописанных (термистор, дроссель, ТТ):
- Поставить отдельный автомат на меньший ток и с характеристикой В (6B ,10B - у "B" мнг. ток 3-5 раз), для новых "сомнительных устройств"
если не найдешь такого можно перемотать катушку (магнитный расцепитель) в автомате на большее кол-во витков
- Сделать отдельный выход "через лампочку" для тесто-проверок пусковых токов (можно с последующим шунтированием лампы)
- придумаю, допишу )

Можно еще собрать схемку заряда конденсаторов с небольшой задержкой, как в инверторных сварочных аппаратах. Сначала напряжение подается через мощное цементированное сопротивление, а после заряда мощное реле замыкает своими контактами это сопротивление и питание уже подается непосредственно через контакты реле.
