Инвертор синус 50 Гц своими руками
Newnrg пишет: FMVictor, спасибо я уже тут немного подразобрался...
Блок, стартовавший позже всех или раньше всех ушедший в защиту получит на свои выходные кондеры суммарное напряжение остальных блоков, которые будут работать причем в обратной полярности. Бабах гарантирован. Простейшее решение - диод параллельно выходу каждого блока. Но это далеко не 100%-я гарантия защиты, как мне кажется.
Да ничего он не получит на кондеры. Если он отключится, то напряжение на его кондерах быстро упадет до нуля и все. Но это при условии наличия гальванической развязки внутри модуля DC-DC, о чем я писал в предыдущем посте.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Красный диод должен предотвратить попадание напряжения обратной полярности на выход неработающего блока и должен стоять на каждом DC-DC
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

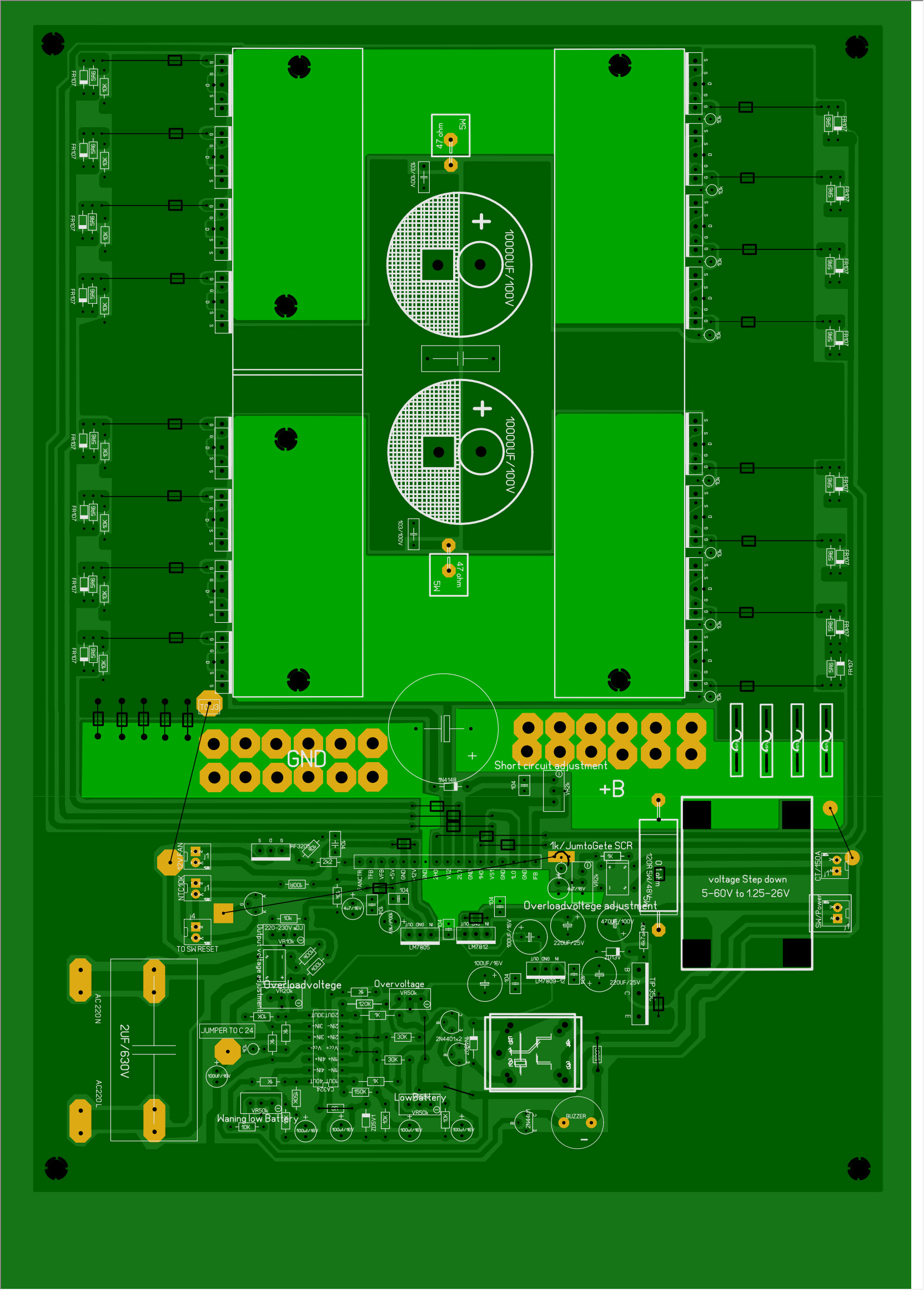

ПС. Инвертор на трансформаторе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
У меня срабатывает защита по напряжению при нагрузке более 500 Вт. Думаю, что дело в нагревании шунта 0,01 Ом. Сейчас я поставил 15 нихромовых отрезков диаметром 1 мм (11,7 мм2). При подключении нагрузки они ощутимо нагреваются и это приводит к срабатыванию защиты. Собственно, вопрос: кто какие ставил шунты на инвертор с расчетной мощностью 2 кВт и 24 В? Или может быть я неправильно настраиваю инвертор?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
возможно трансформатор не правельно расчитанegorglad пишет: Попробовал полностью зашунтировать сопротивление 0,01 Ом. Результат почти тот же. Инвертор проработал 5 секунд и отключился (сработала защита по напряжению). Значит EG8010 отключается из-за падения напряжения на аккумуляторах?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
У EG8010 нет таких возможностей, она чисто для инвертора.Mishanya1 пишет: Всем привет, у меня такой вопрос делал ктото синхронизацию инвертора с сетью на EG8010, когда акумулятори полностю заряженные штоб инвертор отдавал лишнюю енергию в сеть, а когда разрядились брал с сети.
ПС. Инвертор на трансформаторе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
На счет синхронизации, посмотрите на вот эту платку, она по ножкам взаимозаменяема с EG но имеет допполнительно синхронизациюMishanya1 пишет: Всем привет, у меня такой вопрос делал ктото синхронизацию инвертора с сетью на EG8010, когда акумулятори полностю заряженные штоб инвертор отдавал лишнюю енергию в сеть, а когда разрядились брал с сети.
ПС. Инвертор на трансформаторе.
PIC16F716 v.2
А вот на счет отдать энергию в сеть - затрудняюсь ответить, может она или нет без допиливания.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Отключается из-за того, что не может поднять амплитуду синуса до заданного уровня. Либо поднимайте входное напряжение либо опускайте выходное. Как вариант можно поставить EG плату типа С или D без защиты от пониженного напряжения, тогда при нагрузке будет просто просаживаться напряжение на выходе.egorglad пишет: Попробовал полностью зашунтировать сопротивление 0,01 Ом. Результат почти тот же. Инвертор проработал 5 секунд и отключился (сработала защита по напряжению). Значит EG8010 отключается из-за падения напряжения на аккумуляторах?
Шунт тут ни при чем, сигнал по напряжению снимается через ножку VFB
