Инвертор синус 50 Гц своими руками

ненадо ничего мудрить)))
делай как в даташите!
подключай все туда куда положено и все будет работать!

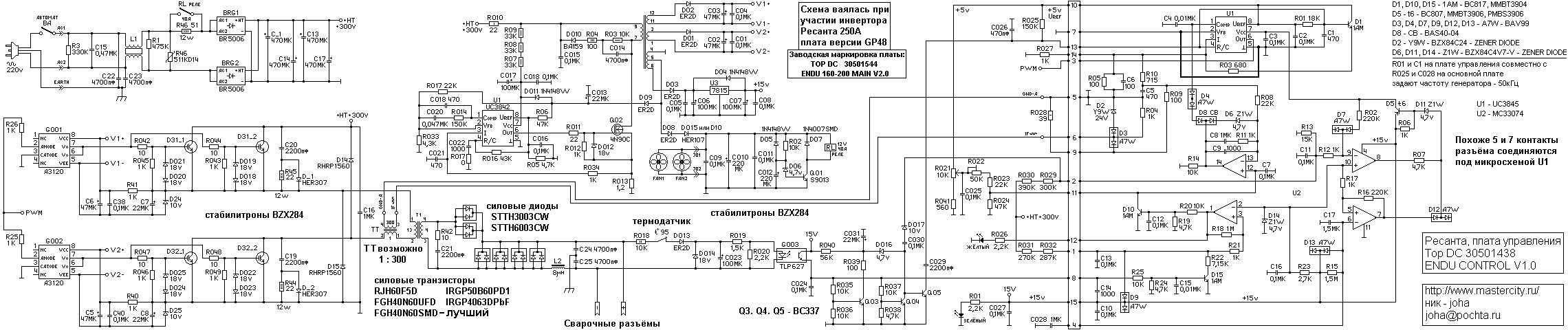

Может пригодится

egorglad пишет: Испытания провожу на 24 В. Получается, что сейчас трансформатор на действующее напряжение 24 В.

Хорошо, а какое действующее напряжение подается после ключей ? Что вольтметр показывает или лучше какую амплитуду осциллограф показывает ?

Moloko пишет: Может пригодится

Греются сильно скорее всего китайские ключи - подделки. А вот 1600Вольт явный перебор. Я ставлю 1200Вольт что бы не морочиться с разводкой и снабберами и то это с большим запасом. В принципе можно и 600вольтовые, но у меня они пробиваются при нагрузке выше 2-3кВт, думаю из-за длинных проводов....

Civ1 пишет:

egorglad пишет: Испытания провожу на 24 В. Получается, что сейчас трансформатор на действующее напряжение 24 В.

Хорошо, а какое действующее напряжение подается после ключей ? Что вольтметр показывает или лучше какую амплитуду осциллограф показывает ?[/]
Провел измерения и оказалось, что на трансформатор подается напряжение (если не врет мультиметр) 16 В при напряжении питания от источника 22 В. Соответственно на выходе сидит сейчас 130 В переменного напряжения. При помощи осциллографа измерил амплитуду полуволны и составила почти 180 В.
Кстати говоря, проверил что выдает на вторичной обмотке трансформатор при подаче на него сетевого 220 В. Оказалось, что 26 В. Теперь думаю, что придется разбирать транс и отматывать провода. Верно ли мое рассуждение?

Эталон+ пишет:

такое ощущение что производители данного девайса застряли во временах Nokia 3310..!!!
ну не ужели в век смартфонов нельзя поставить TFT экранчик с сенсорным управлением и понятной интуитивной графикой, взамен "калькулятора" на двух
строчках показывающего набор бессвязных цифирей...
просто позор разработчику данного интерфейса...(девайса)

egorglad пишет: 16 В при напряжении питания от источника 22 В. ... при подаче на него сетевого 220 В. Оказалось, что 26 В. Теперь думаю, что придется разбирать транс и отматывать провода. Верно ли мое рассуждение?

Все правильно, 22В это амплитудное с которого надо отнять падение напряжения на ключах. Судя по всему нужно доматывать или отматывать трансформатор. Кстати, если у него есть 12В обмотка, то можно попробовать 16В на нее подать, разница не велика, остальное шим EG понизит.

Moloko пишет: Может пригодится
привет. не пробовал собрать на HCPL3120 как в ресанте каждая оптика питается от 22 вольта . но надо мотать 4 отдельные обмотки
