Инвертор синус 50 Гц своими руками

vladmir67 пишет: Вот намутил DC-AC

А в чем отличие от стандарных плат с китая?
Те-же яйца, только вид с боку.

NE_XT пишет:

vladmir67 пишет: Вот намутил DC-AC

А в чем отличие от стандарных плат с китая?
Те-же яйца, только вид с боку.

дешево и быстро ,можешь изменить как те хочется что то добавить что то убрать . вот в чем отличия.
то что они покрашены так эта красота мне не нужна , мне надо качество ,я сделал печатку пролудил помыл цапончиком покрыл и ок.
так что яйца совсем другие .

ну вот и все с dc-ac . теперь dc-dc собирать буду .
дроссель пропитал цапон лаком несколько раз

Владимир,из какого материала сердечник дросселя?
Какая проницаемость,и на какой частоте его работа.
И последнее,какое ом.сопротивление обмотки?
Спасибо

ION пишет: Владимир,из какого материала сердечник дросселя?
Какая проницаемость,и на какой частоте его работа.
И последнее,какое ом.сопротивление обмотки?
Спасибо

мое кольцо салатовый\ голубой
ferrite.ru/products/pulverizated/p_toroids/

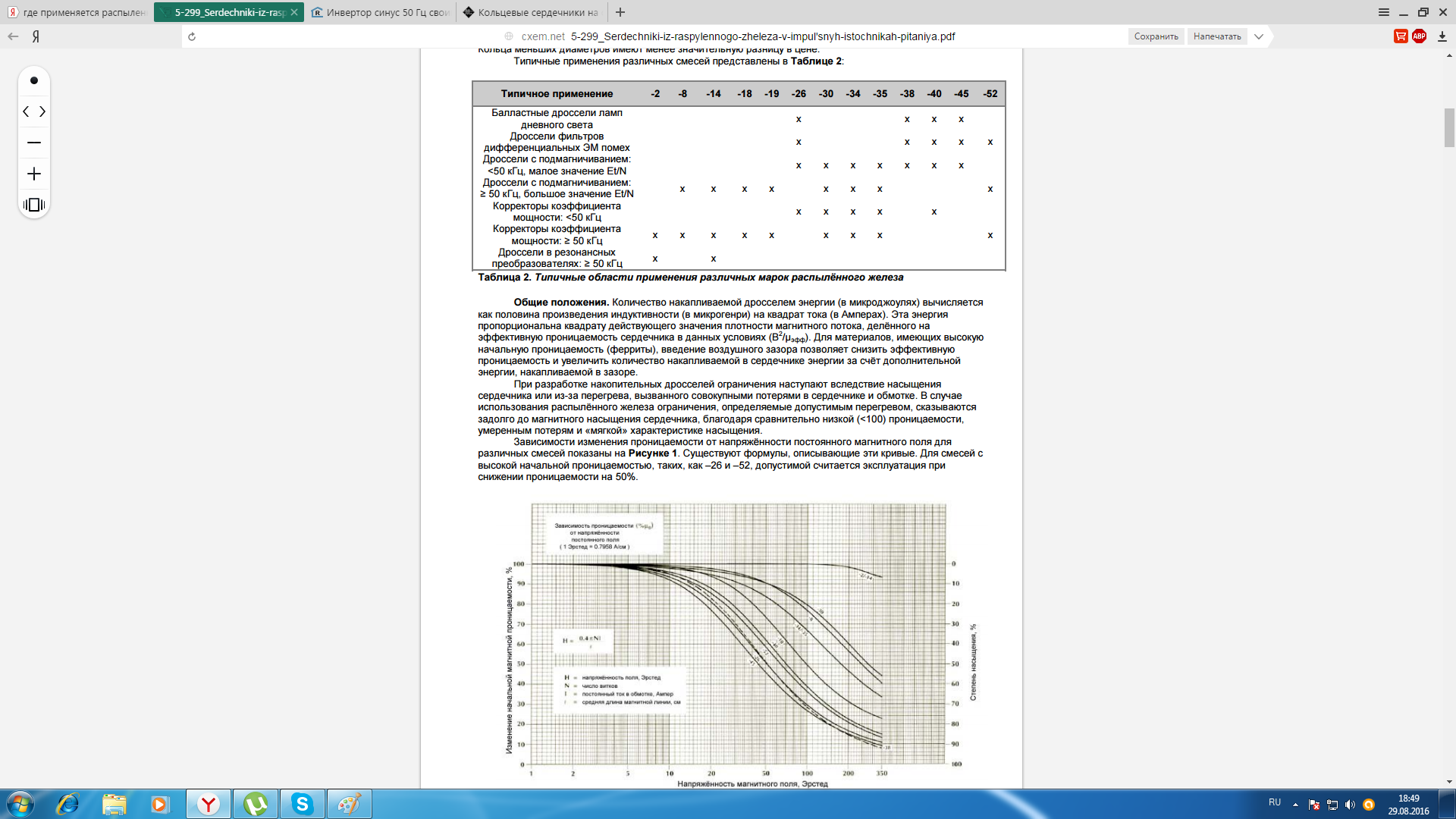

С таким сердечником,ничего хорошего не будет. Распыленка 52 работает в импульсной технике.В LC контуре ему делать нечего.
В линейном режиме,потери слишком большие.И это при том,что вы не сказали какое сопротивление обмотки дросселя
Если до 2 Квт, подайте DC ток в 10А на дроссель..И посмотрите какое падение напряжение на нем будет..Заодно проверите температурный режим на максимуме..
www.amtc.ru/production/serdechniki/

ION пишет:

С таким сердечником,ничего хорошего не будет. Распыленка 52 работает в импульсной технике.В LC контуре ему делать нечего.
В линейном режиме,потери слишком большие.И это при том,что вы не сказали какое сопротивление обмотки дросселя
Если до 2 Квт, подайте DC ток в 10А на дроссель..И посмотрите какое падение напряжение на нем будет..Заодно проверите температурный режим на максимуме..
www.amtc.ru/production/serdechniki/

выкинул я его на. МП140 ЗАКАЗЫВАТЬ БУДУ

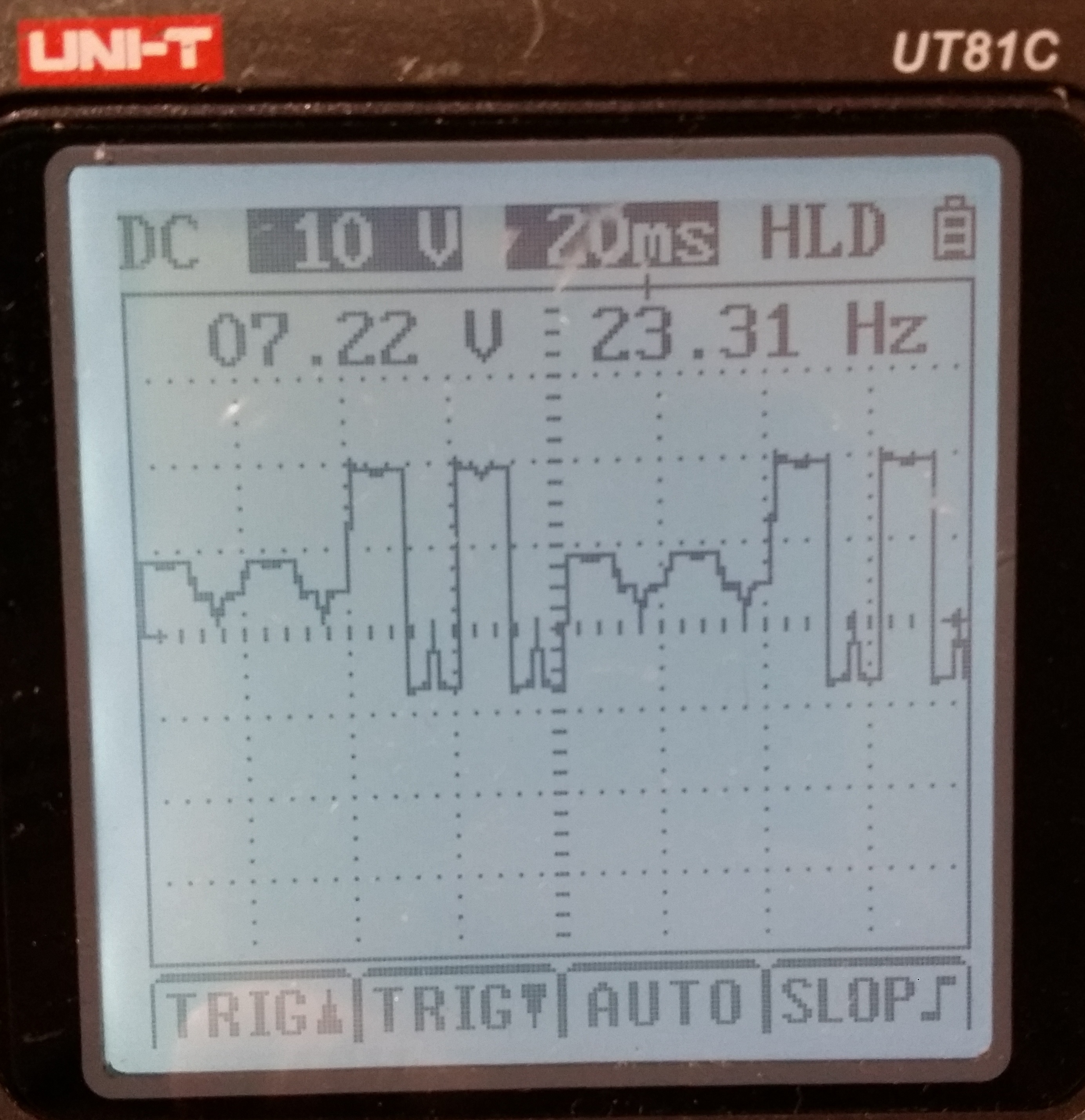

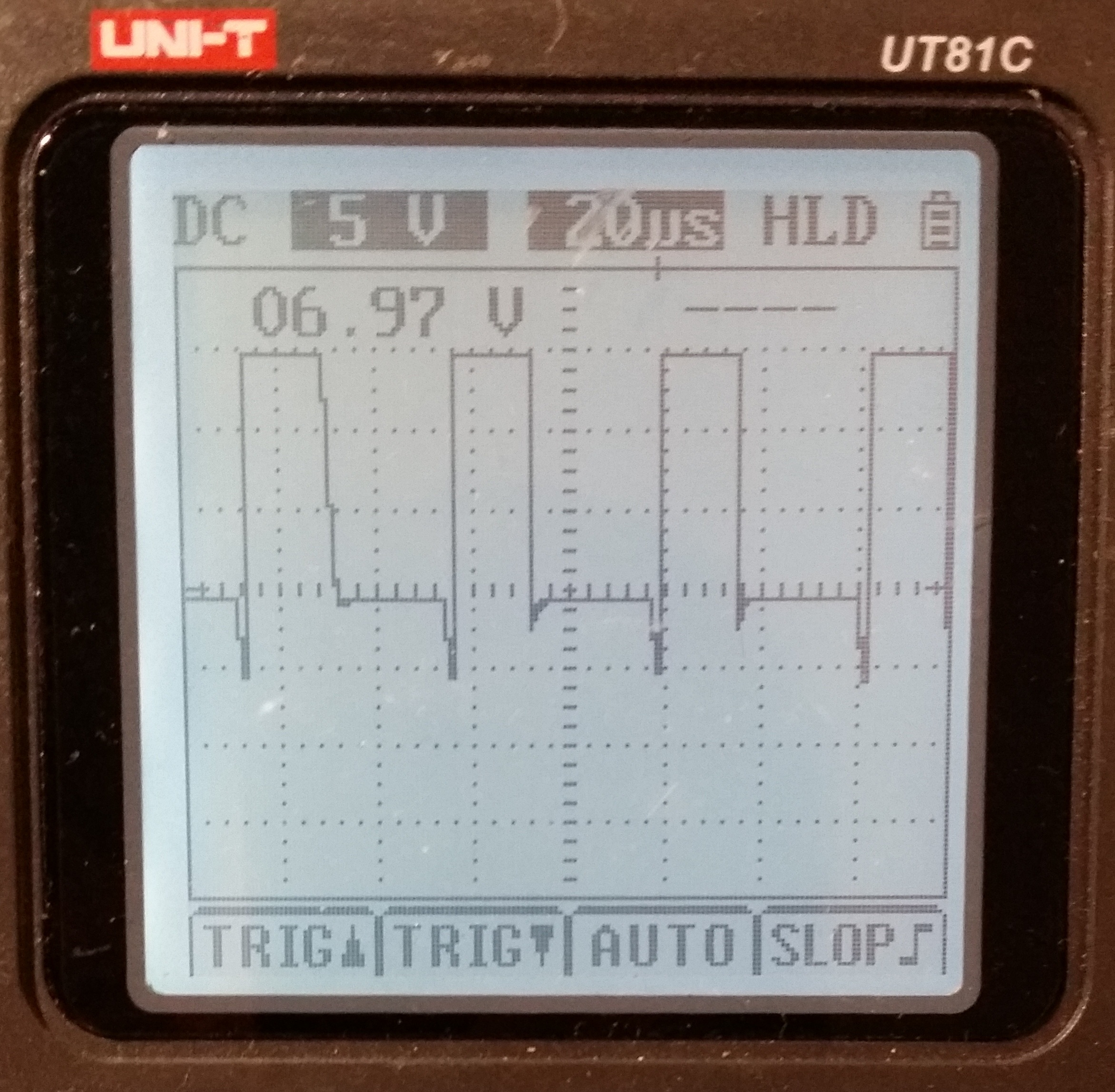

Господа камрады, помогите разобраться! Два месяца назад собрал первый раз инвертор на ЕГ8010 и спалил. Причиной посчитал то, что забыл установить изолирующие прокладки под силовыми ключами. Также сгорели силовые части оптронов. Я заказал в Китае новые EG8010 и заменил все неисправные детали. Что имею сейчас: EG8010 запускаю в тестовом режиме и на выходах 1LO и 1НО идет какая-то нарезка 23 кГц, а на 2LO и 2HO- прямоугольные импульсы 50 Гц. До ключей доходят уже какие-то искаженные сигналы. Может быть дело в неправильном измерении. У меня осциллограф Uni-T (дешевый китайский девайс).

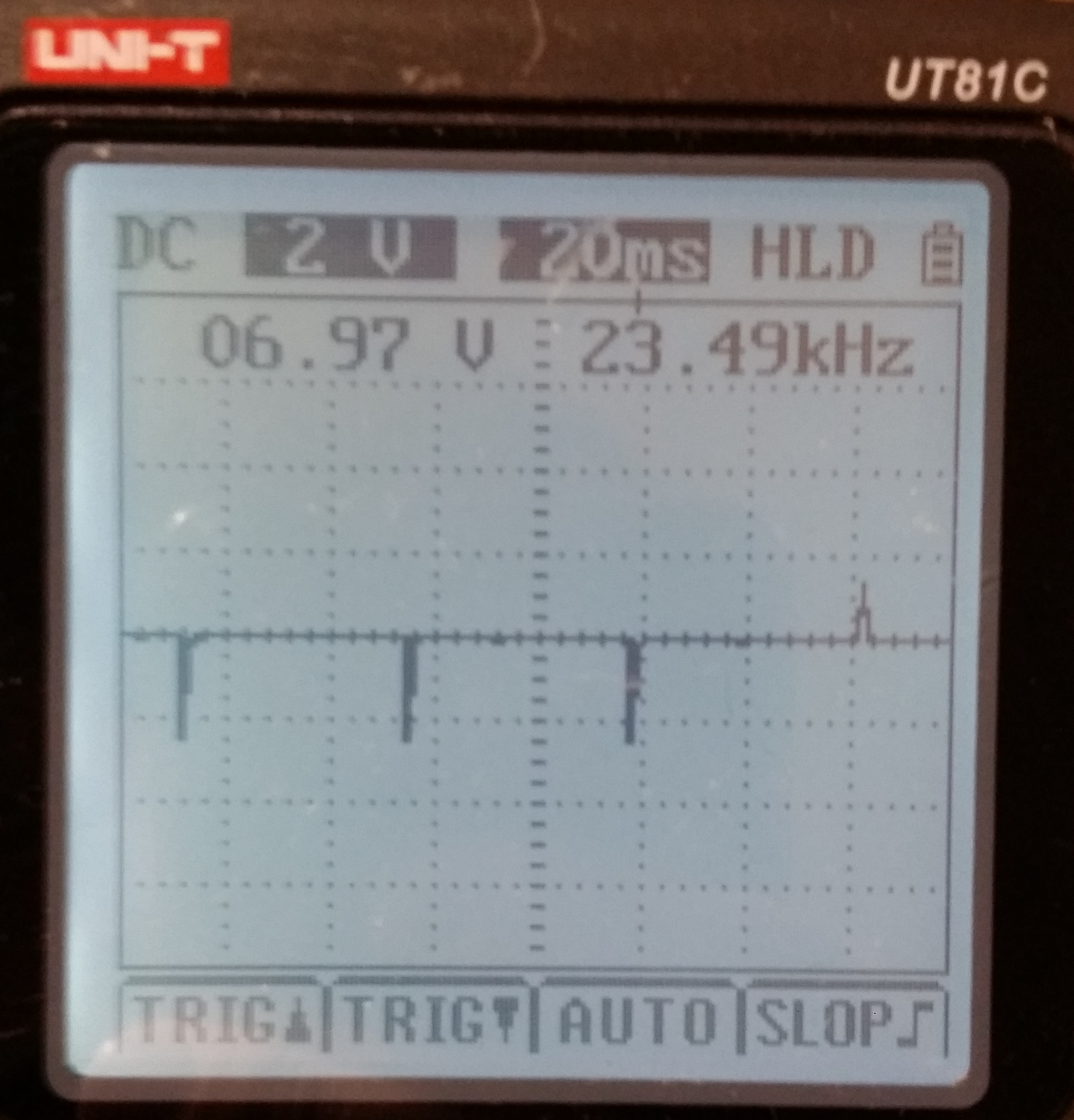

Последняя фото - это такой искаженный сигнал на ключах

Набросал по быстрому схемку защиты (один канал) от Димы. Как говорится, пользуйтесь.

egorglad пишет: До ключей доходят уже какие-то искаженные сигналы. Может быть дело в неправильном измерении. У меня осциллограф Uni-T (дешевый китайский девайс).

не все устранил после первой аварии...
