Инвертор синус 50 Гц своими руками

Efisher пишет:

DERZH пишет:

Вот что вам надо.

А может лучше чёрные?
Модель 301-125 сендаст, 2-4 штуки вместе сложенных.

Черные-это сендаст.Обычно продают с проницаемостью-125
Что бы не было потерь,мотайте толще проводом.

Подход конечно же интересный,но в корне не верный.
Вы пытаетесь к проблеме потерь на дросселе подойти однобоко.
Для начала,нужно знать частоту работы дросселя.И плясать уже от частоты.
Без понимания принципов работы дросселя(индуктивности)потери могут иметь большие значения.
Без опыта работы с реактивными элементами,вы процентов на 100,попадаете либо в область емкостного сопротивления дросселя,либо в область индуктивного сопротивления(от т ого,насколько далеко вы уходите в область нижней,либо верхней боковых частот)будет зависеть процентное соотношение потерь..Собираясь увеличить сечение провода дросселя,вы проблему не решите.Вместо нагрева(потерь)в проводнике,ваши потери будут в сердечнике..Свидетельством таковых,в конечном счете будет нагрев сердечника(магнитопровода)...

Причём тут моя схема?
Я человеку отвечал.
А схема с БЖТ всем известна.

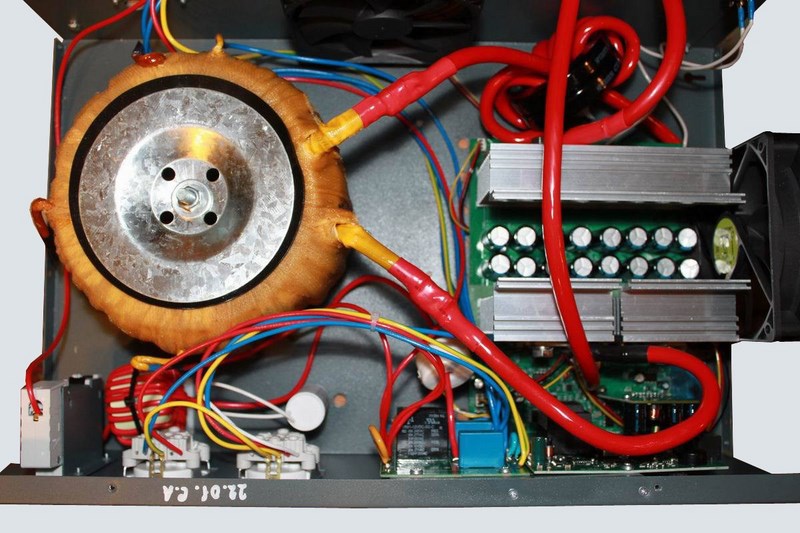

Вот заводская например

Да при том, что советы ваши в отношении сечения провода для дросселя совершенно не верны! При всем уважении, дискуссию прекращаю. Не вижу смысла засорять и так большую тему. P/S сам недавно читал все страницы этой темы и знаю каково это. Дима , мои вопросы к тебе актуальны.

Собираясь увеличить сечение провода дросселя,вы проблему не решите.Вместо нагрева(потерь)в проводнике,ваши потери будут в сердечнике..Свидетельством таковых,будет нагрев сердечника(магнитопровода)...

Я всё это прекрасно понимаю.
Сечение я не для дросселя указал.
Такое сечение должно быть на трансе (24В 2000Вт)

DERZH пишет:

Собираясь увеличить сечение провода дросселя,вы проблему не решите.Вместо нагрева(потерь)в проводнике,ваши потери будут в сердечнике..Свидетельством таковых,будет нагрев сердечника(магнитопровода)...

Я всё это прекрасно понимаю.
Сечение я не для дросселя указал.
Такое сечение должно быть на трансе (24В 2000Вт)

ну и кто кого обвиняет в невнимательности? Речь шла про материал для дросселя, а теперь всплывает уже транс...

ну и кто кого обвиняет в невнимательности? Речь шла про материал для дросселя, а теперь всплывает уже транс...

Почитайте вниметельно вопрос и ответы с начала.
Человек предложил кольца, я написал, что они маленькие, и кабель 50 квадрат (такой должен быть на трансе 2000Вт) туда просто не влезет и предложил други кольца.
А флуд развели.

Так и не получилось у меня снизить или хотя бы стабилизировать выходное напряжение DC-DC части инвертора. Глюк на глюке у киатайцев. Обратная связь не работает, дальше модуль, формуирующий управляющие сигналы на мосфеты не воспринимает обратную связь(хоть вход физически есть). Подключившись вручную к DTC ka7500 получилось менять выходное напряжение, но при нагрузке выше 1.5КВт ключи просто накаляться начинают. Наверное, надо убавлять витки вторички трансформаторов.... какие еще могут быть варианты ?

Civ1 пишет: Так и не получилось у меня снизить или хотя бы стабилизировать выходное напряжение DC-DC части инвертора. Глюк на глюке у киатайцев. Обратная связь не работает, дальше модуль, формуирующий управляющие сигналы на мосфеты не воспринимает обратную связь(хоть вход физически есть). Подключившись вручную к DTC ka7500 получилось менять выходное напряжение, но при нагрузке выше 1.5КВт ключи просто накаляться начинают. Наверное, надо убавлять витки вторички трансформаторов.... какие еще могут быть варианты ?

Собрать своими руками DC-DC

Вот намутил DC-AC , забросил с переездами сборку инвертора но опять в деле да и акумы уже есть нормальные . чтото китайцы совсем апупели на егшки вместо тантала керамики на втыкали . буду менять на тантал кондеры по даташиту

,не кто не сталкивался с такими егшками?

vladmir67 пишет:

Вложенный файл:

Имя файла: ПЛАТАСИНУСА.rar
Размер файла:36 KB

Вот намутил DC-AC , забросил с переездами сборку инвертора но опять в деле да и акумы уже есть нормальные . чтото китайцы совсем апупели на егшки вместо тантала керамики на втыкали . буду менять на тантал кондеры по даташиту

,не кто не сталкивался с такими егшками?
