Инвертор синус 50 Гц своими руками

vladmir67 пишет: Civ1

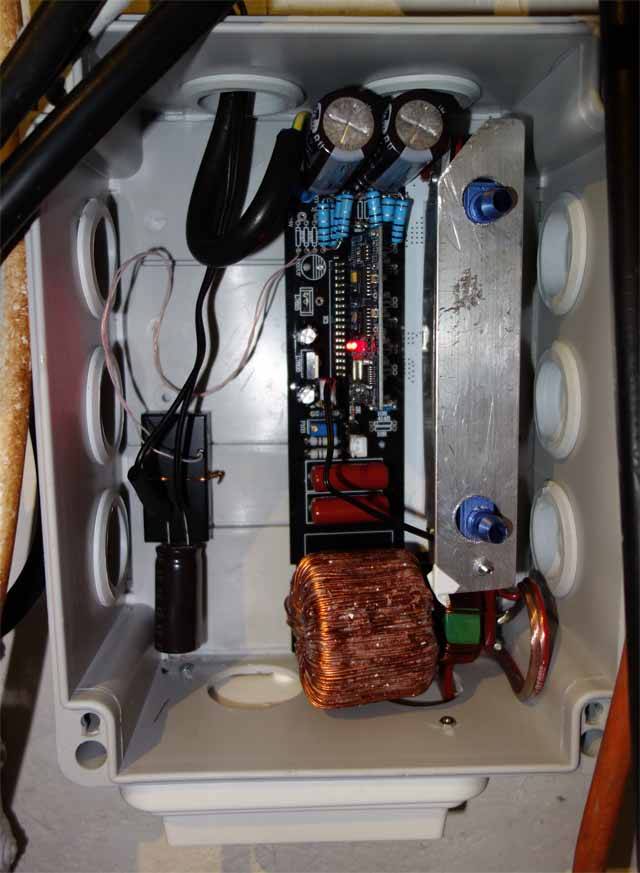

фото инвертора можете показать ? интересно какая конструкция

Да ничего интересного, все на базе китайской платы

не надо подавать 400 вольт))) я сколько раз уже об жтом говорил! достаточно за глаза подавать 325-330 вольт
и скорее всего твой DC-DC слабоват

Я думаю если 400в не просаживается во вр пуска..(но я дум должно просесесть на 5 10в полюбому)то дс дс не тянет .слабоват. к то муже там пусковой ток превышает в двойне а то и в тройне первые 2сек. А у тебя к томуже в эти секунды во вр пуска. от того что и не тянет дс дс. искажается сам синус .от чего и ротор долго выходит на св штатные обороты.а пока он не выйдет на свои обороты это уже длительный пусковой ток.... с кот сложно справляется сам инвертор

Зн я не правильно понял.тогда как говорил Дима "это работает защита
компаратор обрезает шим запирая SD на ирках" для уверенности можно провеерить пусковой ток стрелочником из сети. и сравнить св расчеты по токовомк шунту...

Nazim пишет: для уверенности можно провеерить пусковой ток стрелочником из сети

"Она металась, как стрелка осциллографа"? (с) одна глупая журналистка
True-rms мультиметр с фиксацией пиковых показаний был бы точнее.

Pril пишет: я уже сделал печатку! поздно))) Но! naiclub примерно по моей топологи печатки собрал агрегат. Судя по видео работает, были конечно проблемы но я так и не понял, в чём!?

Pril ты проверял свою печать? Верхнии ключи. в одном плече 7ключей
С верху с лева на право 7 ключь
realstrannik.com/media/kunena/attachments/1429/плата2-2.JPG

Pril ты проверял свою печать?

Ага, косяк там. И ещё слишком длинные перемычки к стокам транзисторов. В нормальных БЖТ инверторах стоки включены через радиаторы и болты. А тут контакты радиатора (крепёж) не нарисованы и не участвуют в передаче тока.

В пылесосе стоит регул мощности он обрезает часть полуволны синуса. не все инверторы это любят. поставте фильтр и картинка будет лучше. ( это если нет перегруза и не отсекает защита) ещё не плохо поставить на вых инв термо резюк в термо усадке, ампер 15 хватит.

Только не пылесос, а перфоратор. Там наверное можно крутилку скорости в крайнее положение поставить и симистор будет все 99% пропускать.
Или он ещё от пусковой кнопки плавно стартует с нарастанием угла открытия?

Эталон+ пишет: не надо подавать 400 вольт))) я сколько раз уже об жтом говорил! достаточно за глаза подавать 325-330 вольт
и скорее всего твой DC-DC слабоват

Об этом чуть позже, начну разбираться как регулировать напряжение, а пока он работает в пределах 310-475 вольт при входном 19...32 Вольта

На счет слабоват, к нему подключаю два одинаковых DC-AC. Один, что с запаянными проволочками - запускает перфоратор без ухода в защиту, а тот, что с резисторами на пол секунды гасит сигнал... У обоих EG нет защиты по минимальному напряжению. Да и на осциллографе не вижу значительных пульсаций на постоянке 400В.
