Инвертор синус 50 Гц своими руками

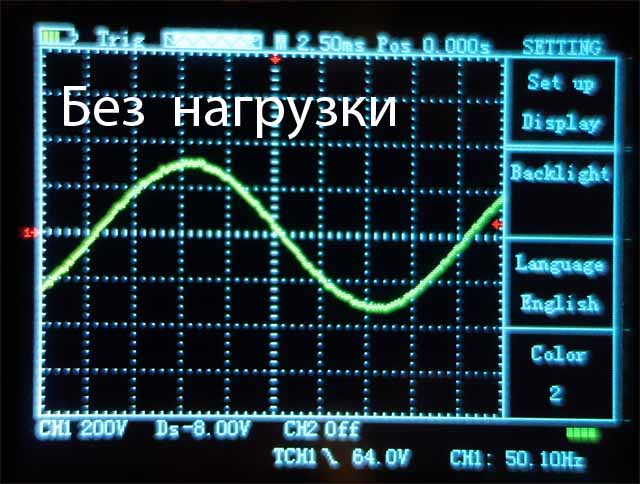

Вот осцилограммы работы:

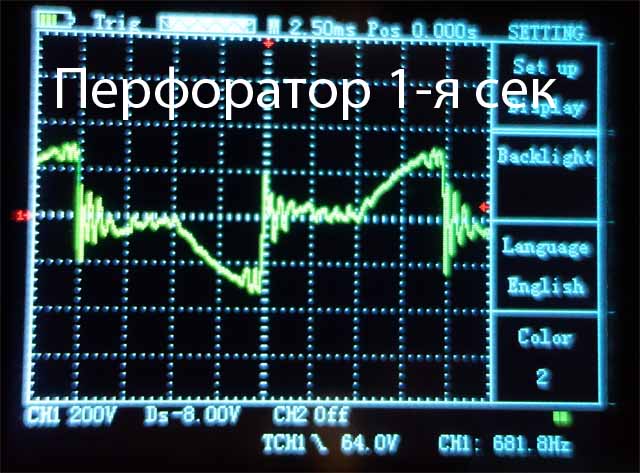

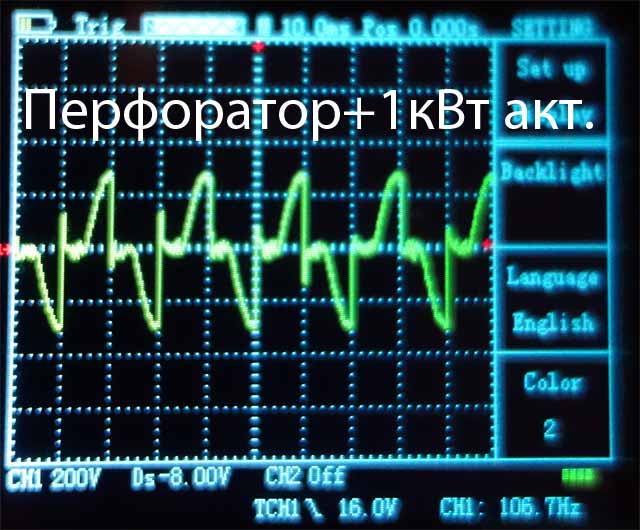

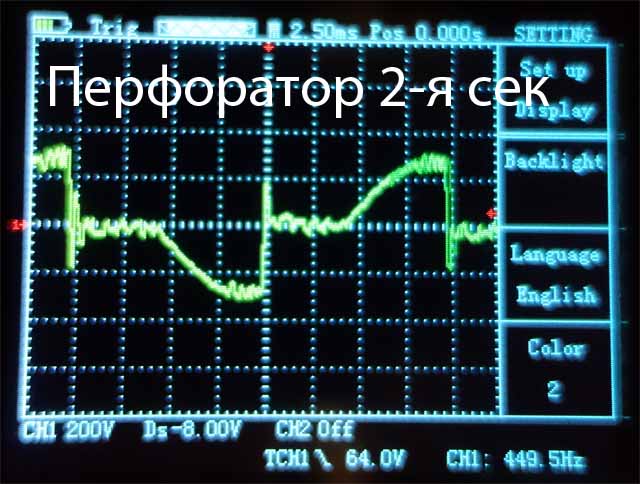

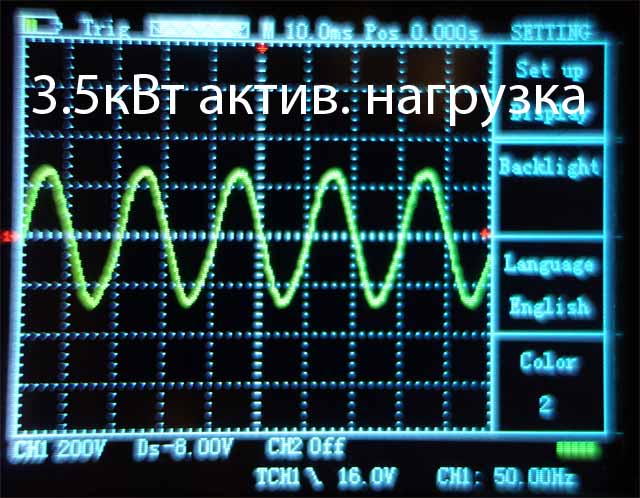

Как видно, активную нагрузку до 3.5кВт он держит замечательно (выше пока не проверял), А вот с 1.5кВт перфоратором явные проблемы. Причем они через примерно 3 сек (как он раскрутится) проходят. А вот при 1кВт активной нагрузки + перфоратор проблемы остаются все время пока он работает.
Как-то синусоида обрывается на максимальном значении(как буд-то инвертер выключается на четверть периода).... куда копать ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
это работает защита
компаратор обрезает шим запирая SD на ирках
по входу компаратора увеличь емкость
также мосто добавить емкость и на выходе который идет на SD
но смотри защита будет пригрублена
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
правда там перегрузка активной нагрузкой.
на 9:18
на 25:00
впринципе тоже самое что и у вас, плюс ещё у вас
помех побольше от перфоратора и всё.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Может ему 10 кВт надо для раскрутки?Civ1 пишет: Перешел к полевым испытаниям высоковольтной части инвертора (рассчетная мощность 4кВт)
Столкнулся с тем, что при пуске 1.5кВт перфоратора просаживается напряжение на выходе до 160 Вольт
Мощность инвертора наращивайте, защиту загрубляйте, но величиной тока (шунтом), а не кондёрами, т.е. без ухудшения времени срабатывания.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Дело в том, что это уже 2й инвертор, почти один в один собранный как первый. Отличается только более мощным синфазным дросселем и вместо 0.015 Ом китайских проволочек поствил на 0.02 Ом резисторы. Так вот первый все держит, а этот на перфораторе загибается. Попробую добавить еще пару резисторов по 0.1 Ом.получится 0.0143 Омvladmir67 пишет: пригрублять защиту опасно , можно все спалить
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
сколько ватт резисторы?Civ1 пишет:
Дело в том, что это уже 2й инвертор, почти один в один собранный как первый. Отличается только более мощным синфазным дросселем и вместо 0.015 Ом китайских проволочек поствил на 0.02 Ом резисторы. Так вот первый все держит, а этот на перфораторе загибается. Попробую добавить еще пару резисторов по 0.1 Ом.получится 0.0143 Омvladmir67 пишет: пригрублять защиту опасно , можно все спалить
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
фото инвертора можете показать ? интересно какая конструкция
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
а если у него индуктивность ниже, а паразитная (межвитковая, проходная) ёмкость выше?Отличается только более мощным синфазным дросселем
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
В итоге остановился на 8 штуках 2Вт-ных 0.1Ом резисторах, в итоге получил 0.0125Ом шунт.vladmir67 пишет: сколько ватт резисторы?
Теперь при питании высоковольтной DC-AC части от сети 310-330Вольт постоянки, перфоратор стартует даже при включенной параллельно 3кВт активной нагрузке, может раз из 10 проскакивает срабатывание защиты на пару периодов.
А вот при питании от DC-DC 24 на 400-500Вольт срабатывание защиты происходит постоянно, только теперь она не 3 секунды режет синусоиду, а может пол секунды. (конденсаторы стоят в сумме на 2000мкф)
Интересно чего так....
