someuser пишет: Только не пылесос, а перфоратор. Там наверное можно крутилку скорости в крайнее положение поставить и симистор будет все 99% пропускать.
Или он ещё от пусковой кнопки плавно стартует с нарастанием угла открытия?

Да, есть крутилка скорости, так вот при установки маленькой и максимальной скорости инвертер выдерживает лучше, я тестирую на средней - самый тяжелый режим почему-то для инвертора.

Trial signal oscilloscope

someuser пишет:

Pril ты проверял свою печать?

Ага, косяк там. И ещё слишком длинные перемычки к стокам транзисторов. В нормальных БЖТ инверторах стоки включены через радиаторы и болты. А тут контакты радиатора (крепёж) не нарисованы и не участвуют в передаче тока.

что то типа этого должно быть .печатка

Nazim пишет:

Pril пишет: я уже сделал печатку! поздно))) Но! naiclub примерно по моей топологи печатки собрал агрегат. Судя по видео работает, были конечно проблемы но я так и не понял, в чём!?

Pril ты проверял свою печать? Верхнии ключи. в одном плече 7ключей
С верху с лева на право 7 ключь

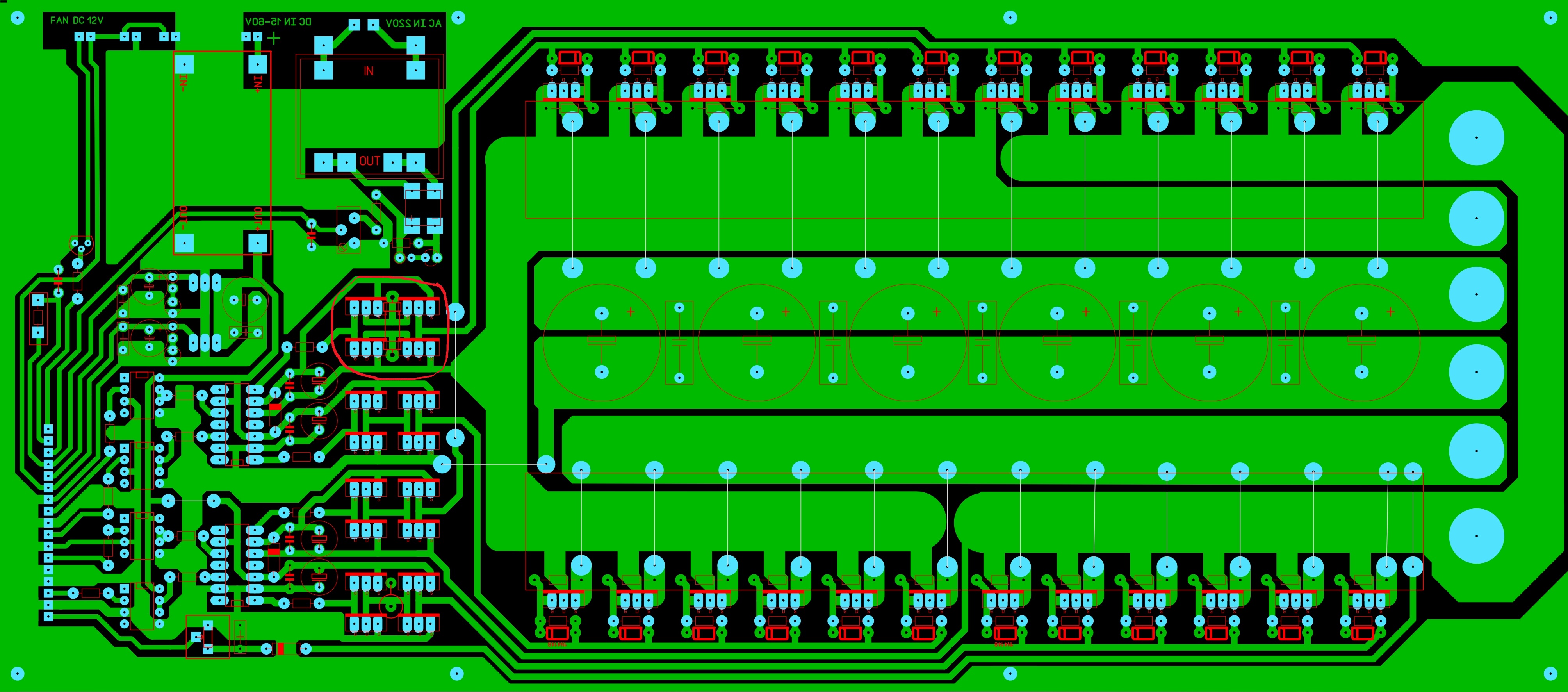

realstrannik.com/media/kunena/attachments/1429/плата2-2.JPG

ДА!!! Вы правы! Грубейшая моя ошибка :blush: .Даже не знаю как так получилось( Но поправимая! Спасибо большое!!! А на счёт перемычек то тоже можно их было и не делать. Но я хотел изолировать полетностью радиатор.

какие вы еще заметили косяки в моей плате!?

vladmir67 пишет:

someuser пишет:

Pril ты проверял свою печать?

Ага, косяк там. И ещё слишком длинные перемычки к стокам транзисторов. В нормальных БЖТ инверторах стоки включены через радиаторы и болты. А тут контакты радиатора (крепёж) не нарисованы и не участвуют в передаче тока.

что то типа этого должно быть .печатка

very beautiful

Pril пишет: Но я хотел изолировать полетностью радиатор.

А зачем,если можно сделать 3 отдельных люминьки, уменьшить тепловое сопротивление кристалл-радиатор и электрическое сопр. стоки-плата, стоки-выход?
Без изоляц. прокладок транзисторы больше мощности выдают и надёжнее работают.

Pril пишет: какие вы еще заметили косяки в моей плате!?

3D модели из кикада и т.д. покажите, в 6-ти ракурсах

someuser пишет:

Pril пишет: Но я хотел изолировать полетностью радиатор.

А зачем,если можно сделать 3 отдельных люминьки, уменьшить тепловое сопротивление кристалл-радиатор и электриеское сопр. сток-плата?
Без прокладок транзисторы больше мощности выдают и надёжнее работают.

тогда придётся изолировать радиаторы от корпуса инвертора, рама будет у меня из металла. А это сложнее конструктивно.

Battary LOW
Like this is available or not(Battary LOW)

This is not working
  The relay then set upon shakes
Summary does not work

Доброе утро
Может кто сталкивался с такой платой
KA7500С+LM324
(стоит в моем DC преобразователе)
Есть ли у нее возможность регулировать частоту преобразования DC-DC блока с целью стабилизации выходного напряжения ?

Я так понимаю, надо на 5ю ножку что-то подавать, но вот что и в каких пределах ?
