lensk1964. А параметры транса в синусе с опто развязкой укажте пожалуйста?Сердечники с зазорами?
А также дросселей если можно, очень прошу.

lensk1964. А параметры транса в синусе с опто развязкой укажте пожалуйста?Сердечники с зазорами?
А также дросселей если можно, очень прошу.

В трансе синуса зазор обязательно. (указанные сердечники идут без зазора. на стол ложим полоску наждачки под средний керн и трём таким образом получаем зазор 0,3мм.) количество витков указать не могу самому прийдётся разбирать транс и считать. здесь нет проблем посчитайте в проге. схема распространенная набетите uc4842---3845/ дроссель по 350в 100мкГн для эксперимента использовал от 550вт АТХ жолт\бел. на 3х колечках. греются)

lensk1964 здравствуйте. Подскажите, может не внимательно смотрел, 75 вольт на зарядку откуда приходят?

Повторил вчера эксперимент ув. Эталона+ с переделкой принтера в ламинатор.
Оставил штатный БП, контроль температуры лампы тоже присутствует, на драйвер шаговика подал управление с Ардуинки с регулировкой скорости и направления.
Получилось ваще супер!

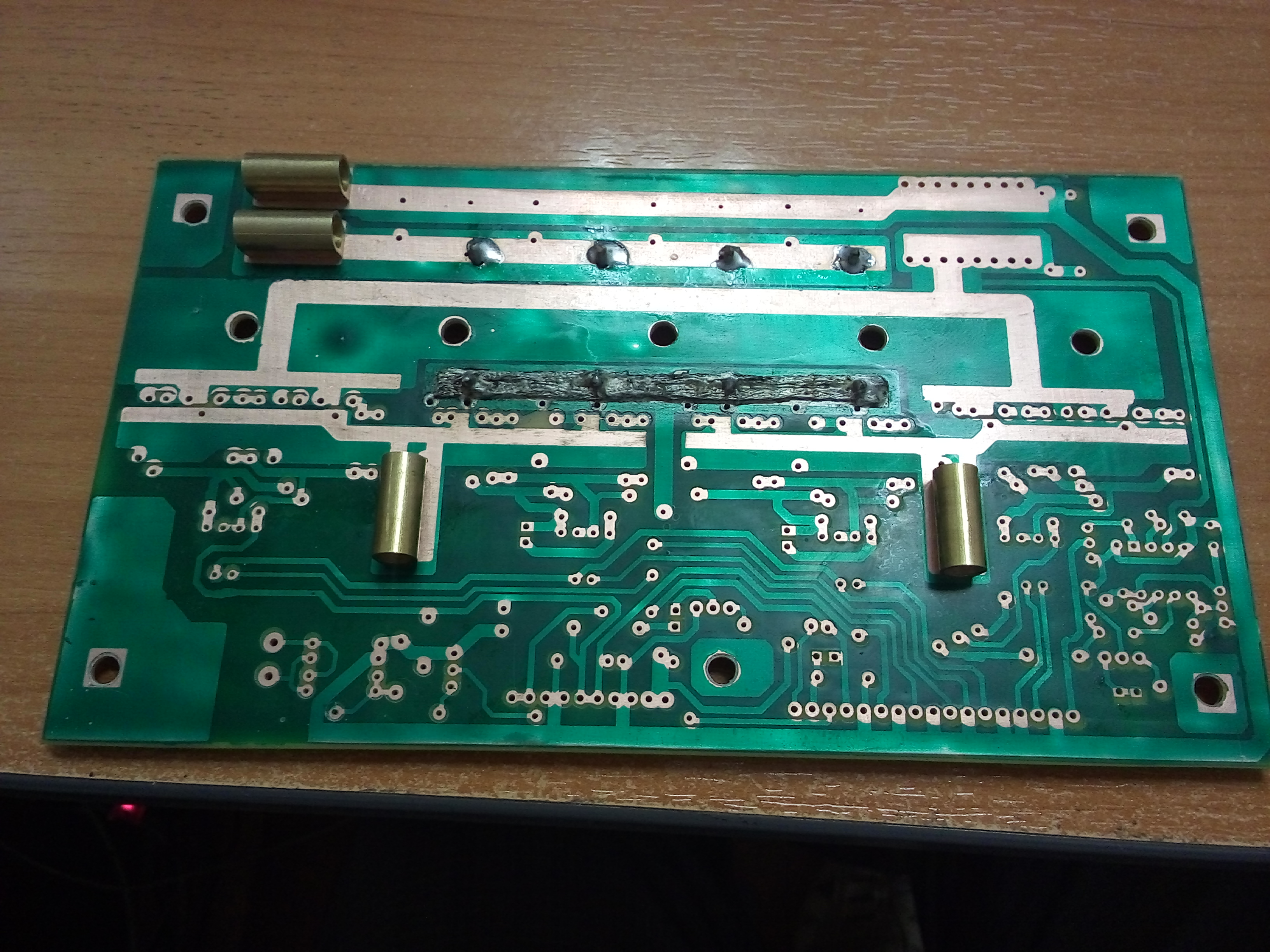

Ну, и раз такое дело, провел работу над ошибками по инвертору. Провел испытание получившегося ламинатора. Продолжу "бег по граблям" уже на новой плате..

Интересует мнение форумчан . Инвертор 2 Кват , трансформаторная схема. Включаю утюг 1.4 Кват все норма ,синус чистый ,напряжение держит. Включаю пылесос с регулятором оборотов ,даю чуть больше киловатта , синус начинает искажаться . Все понимаю про реактивную мощность и т.д ,но вроде в трансформаторной схеме не должно быть такого влияния?

Obmenkz пишет: Интересует мнение форумчан . Инвертор 2 Кват , трансформаторная схема. Включаю утюг 1.4 Кват все норма ,синус чистый ,напряжение держит. Включаю пылесос с регулятором оборотов ,даю чуть больше киловатта , синус начинает искажаться . Все понимаю про реактивную мощность и т.д ,но вроде в трансформаторной схеме не должно быть такого влияния?

поставь на выходе синфазный дроссель

Эталон+ пишет:

Obmenkz пишет: Интересует мнение форумчан . Инвертор 2 Кват , трансформаторная схема. Включаю утюг 1.4 Кват все норма ,синус чистый ,напряжение держит. Включаю пылесос с регулятором оборотов ,даю чуть больше киловатта , синус начинает искажаться . Все понимаю про реактивную мощность и т.д ,но вроде в трансформаторной схеме не должно быть такого влияния?

поставь на выходе синфазный дроссель

Спасибо ,буду пробовать

lensk1964 здравствуйте. Подскажите, может не внимательно смотрел, 75 вольт на зарядку откуда приходят?
75 вольт приходит ит солнечных батарей, ( это макс напр) у меня сот бат самопал по 24 элемента на панели ,такихпанетей по пять в каждой бат
трансик расчитан 36---75в. тудаже приходит сетьевого Б П (промышленный вых напр 56вольт 43Амп.

Узнавал цены на платы в Китае, за такие как у lensk1964 запросили один 118$ за 5шт, другой 95$ за 3шт. + налог у нас в Белоруссии. Если не згультаюсь то переделаю на меньшие за 10шт 10см*10см просят 10$, размер имеет значение .

Дмиртий пишет: Уже полтора года все пытаются создать надежный мозный инвертор на базе 8010, еще никому не удалось.
Может стоит порыть в другом месте, попробовать другие варианты, опыта уже набрались, пришло понимание большинства процессов,
создать параллельно ветку и идти рядом чоб не загаживать эту . При этом строго наказывать и удалять любителей поболтать.

с чего вдруг такое утверждение?
мощный и надежный давно собран и на базе EG
сейчас занимаюсь шлифовкой)))) мелкие доработки....
можно делать на любую мощу!
