Инвертор синус 50 Гц своими руками

vladmir67 пишет:

Pril пишет:

naiclub пишет:

Falcon пишет:

naiclub пишет: VIDEO

Класс! Только форма синуса странная.
Ждем видео работы под мощной нагрузкой..

Good work!
why do you have such an ugly form of signal ? it is due to load in the form of lamps ?
may you check work in powerfull load?

I think there are some problems to solve.
Some spares may be damaged, I am doing is correct.
thanks

что у него случилось не пойму!? ключи погорели, что ли!?
наверное глюконул из за большой длинны проводников о чём предупреждал Эталон

надо драйвера ближе к ключам ставить . драйвера рядом с ключами должны быть

это ты перевёл, или от себя!?

Pril пишет:

vladmir67 пишет:

Pril пишет:

naiclub пишет:

Falcon пишет:

naiclub пишет: VIDEO

Класс! Только форма синуса странная.
Ждем видео работы под мощной нагрузкой..

Good work!
why do you have such an ugly form of signal ? it is due to load in the form of lamps ?
may you check work in powerfull load?

I think there are some problems to solve.
Some spares may be damaged, I am doing is correct.
thanks

что у него случилось не пойму!? ключи погорели, что ли!?
наверное глюконул из за большой длинны проводников о чём предупреждал Эталон

надо драйвера ближе к ключам ставить . драйвера рядом с ключами должны быть

это ты перевёл, или от себя!?

от себя .
перевод непонятный вообще жуть

Дмитрий .вы понизили частоту нарезки в два раза ! значит дроссель к примеру выдовал 4 квт а сейчас этот же дроссель выдаст только 2квт?

владимир пишет: Дмитрий .вы понизили частоту нарезки в два раза ! значит дроссель к примеру выдовал 4 квт а сейчас этот же дроссель выдаст только 2квт?

это счего такой вывод?

Господа! Эталон и так всё разжевал, слежу за темой, и в оследнее время пропадает интерес изза лишнего мусора. Если схему собирать правильно всё будет работать. 1.Эталон как то затронул тему перемаркировки транзисторов, я тоже попадал, НО,,,, не стоит ругать Китай Это НАШИ умельцы.Проверяется микрометром????. 2 Не заслуженно Е гешку матеряят, на ней можно собрать любой инвертор. хоть на100кВ и включайте ей хоть с нагрузкой хоть без ни чего не сгорит если что то задымило или хлопнуло ищите свой косяк... 3. по DC\DC. при питании инвертора от12 вольт, сердечники ЕЕ55 велики а ЕЕ65 не допустимо использовать, не важно что прога расчёт производит. не получить более 1 кВ а КПД будет максимум 70%. Здесь стоит не согласится с Эталоном(он както писал об увиличении витков в первичке) Потребление в ХХ падает НО и падает напруга и КПД под нагрузкой. Сердечник нужно выбирать такого размера, чтоб в первичке было не менее ""5"" витков. ;;;4;; от 12 вольт 1кВат не более. от 24вольт до 4кВат. от 48 можно с натяжкой до 10кВат. ....% Несколько страниц замусорили распиливанию сердечника для дросселя в синусе??? возьвите сердечник отОСки ТВ, и распиливать не надо и частота подходит и размерчик хоть деревню запитывай, А ЗАЧЕМ?.
Господа .... КАК МОЖНО ОТ 300 ватного транса получить 1000вТ ??? А ВЫ НЕ ПЫТАЛИ СЬ НА НОГУ 47 РАЗМЕРА НАТЯНУТЬ САПОГ 25 РАЗМЕРА???? КТО ВАМ СКАЗАЛ ЧТО ПРИ ШИРОКОМ ИМПУЛЬСЕ в DC\DC ВЫШЕ КПД?? По вашему 48 вольт 1 амп больше чем 12 вольт 100амп???
Извеняюсь накипело. Господа ВОПРОС ПО ТЕМЕ??? кто подскажет что за серднчники используются в сварочном инв. зелёные голубые итд окрашены в один цвет фото в вложении, хочу использовать в фильтре по выходу DC\DC350вольт . К стати имею в запасе комплект плат 9 000вт инв. могу поделится питание 24---96вольт.

Дмитрий Вы както затронули тему парралельного включения транзисторов в инв синуса, Вы утверждали что при нагреве кристала падает сопр перехода и нагрузка возрастает на одном из транзисторов....Всё ВЕРНО НО есть выход. Господа лет этак 30 тому назад не бало мощных транзисторов а хотелось усилок " дом на прочность проверить ... попал в руки 3х литровый чайник с КТ817 КТ 816 на них был сознан 200вт. Дмитрий ставьте хоть по 4 транзистора в парралель. НО НО .. транзисторы необходимо мтавить без изоляции на ...люминевую пластину прижав транзисторы с верху тоже пластиной желательно с рёбрышками, и эту конструкцию к радиатору через изоляцию. желательно использовать слюду а не дешовку стеклоткань с резиной.
Фото комплекта плат DC\DC DC\AC MPPT на любое напр с отслеживанием напр и тока по вх и вых. инв синуса имеет защиту от постоянки по выходу.
иногда не заслуженно ругают производителя за не долговечность инв. частый случай выхода инв из строя. после снятия питания появляется на выходе напр пит 350 постоянка.. что произойдёт если в это время включится холодильник ????? ВЕРНО ХЛОП. если ёмкости по 350вольт пара тысяч мкф. и модули на 300амп не факт что выдержат.

lensk1964 пишет: многа букафф...
Господа .... КАК МОЖНО ОТ 300 ватного транса получить 1000вТ ??? А ВЫ НЕ ПЫТАЛИ СЬ НА НОГУ 47 РАЗМЕРА НАТЯНУТЬ САПОГ 25 РАЗМЕРА????
Многа букафф

Подключив 1,9кВт транс я же получил аналогичный результат? Причем тут обувь... Но это всё лирика.

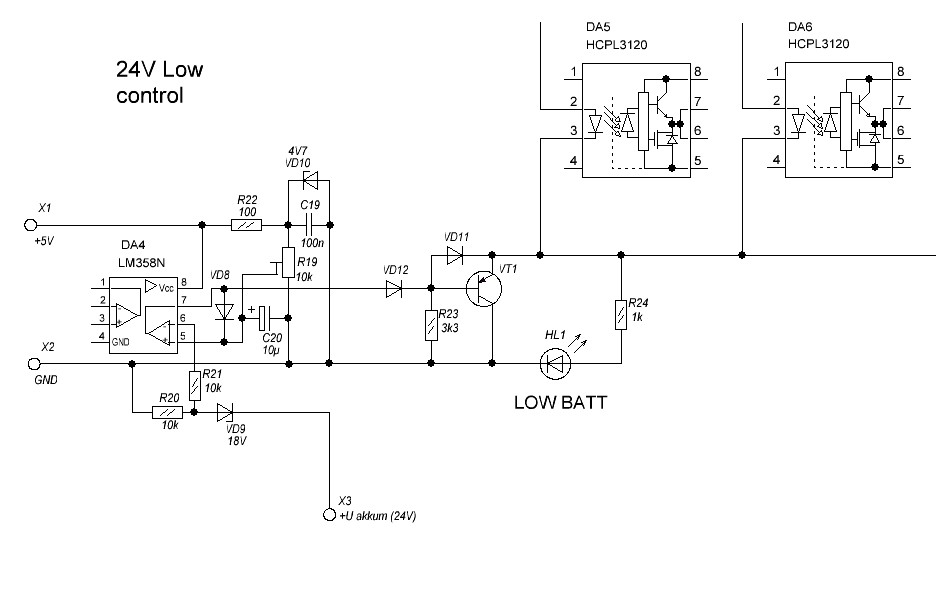

Народ, как думаете будет работать такая идея по защите от разряда аккумов ?

При снижении напряжения срабатывает защелка и светодиоды оптронов перестают передавать импульсы на выход. ЕГшка по идее должна несколько раз попытаться рестартовать и успокоиться.
Или можно поинтереснее как-то?

lensk1964 пишет: Дмитрий Вы както затронули тему парралельного включения транзисторов в инв синуса, Вы утверждали что при нагреве кристала падает сопр перехода и нагрузка возрастает на одном из транзисторов....Всё ВЕРНО НО есть выход. Господа лет этак 30 тому назад не бало мощных транзисторов а хотелось усилок " дом на прочность проверить ... попал в руки 3х литровый чайник с КТ817 КТ 816 на них был сознан 200вт. Дмитрий ставьте хоть по 4 транзистора в парралель. НО НО .. транзисторы необходимо мтавить без изоляции на ...люминевую пластину прижав транзисторы с верху тоже пластиной желательно с рёбрышками, и эту конструкцию к радиатору через изоляцию. желательно использовать слюду а не дешовку стеклоткань с резиной.
Фото комплекта плат DC\DC DC\AC MPPT на любое напр с отслеживанием напр и тока по вх и вых. инв синуса имеет защиту от постоянки по выходу.
иногда не заслуженно ругают производителя за не долговечность инв. частый случай выхода инв из строя. после снятия питания появляется на выходе напр пит 350 постоянка.. что произойдёт если в это время включится холодильник ????? ВЕРНО ХЛОП. если ёмкости по 350вольт пара тысяч мкф. и модули на 300амп не факт что выдержат.

где заказывал такие платки?
можно ссылку

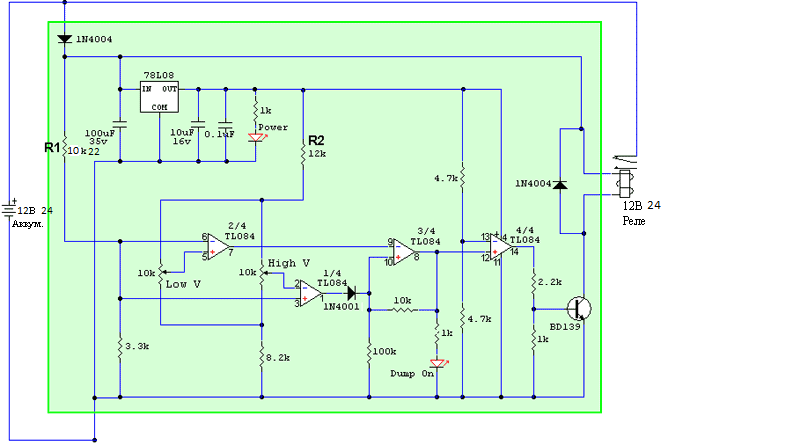

Контроллер заряда аккумулятора

lensk1964 пишет: Господа! Эталон и так всё разжевал, слежу за темой, и в оследнее время пропадает интерес изза лишнего мусора. Если схему собирать правильно всё будет работать. 1.Эталон как то затронул тему перемаркировки транзисторов, я тоже попадал, НО,,,, не стоит ругать Китай Это НАШИ умельцы.Проверяется микрометром????. 2 Не заслуженно Е гешку матеряят, на ней можно собрать любой инвертор. хоть на100кВ и включайте ей хоть с нагрузкой хоть без ни чего не сгорит если что то задымило или хлопнуло ищите свой косяк... 3. по DC\DC. при питании инвертора от12 вольт, сердечники ЕЕ55 велики а ЕЕ65 не допустимо использовать, не важно что прога расчёт производит. не получить более 1 кВ а КПД будет максимум 70%. Здесь стоит не согласится с Эталоном(он както писал об увиличении витков в первичке) Потребление в ХХ падает НО и падает напруга и КПД под нагрузкой. Сердечник нужно выбирать такого размера, чтоб в первичке было не менее ""5"" витков. ;;;4;; от 12 вольт 1кВат не более. от 24вольт до 4кВат. от 48 можно с натяжкой до 10кВат. ....% Несколько страниц замусорили распиливанию сердечника для дросселя в синусе??? возьвите сердечник отОСки ТВ, и распиливать не надо и частота подходит и размерчик хоть деревню запитывай, А ЗАЧЕМ?.
Господа .... КАК МОЖНО ОТ 300 ватного транса получить 1000вТ ??? А ВЫ НЕ ПЫТАЛИ СЬ НА НОГУ 47 РАЗМЕРА НАТЯНУТЬ САПОГ 25 РАЗМЕРА???? КТО ВАМ СКАЗАЛ ЧТО ПРИ ШИРОКОМ ИМПУЛЬСЕ в DC\DC ВЫШЕ КПД?? По вашему 48 вольт 1 амп больше чем 12 вольт 100амп???
Извеняюсь накипело. Господа ВОПРОС ПО ТЕМЕ??? кто подскажет что за серднчники используются в сварочном инв. зелёные голубые итд окрашены в один цвет фото в вложении, хочу использовать в фильтре по выходу DC\DC350вольт . К стати имею в запасе комплект плат 9 000вт инв. могу поделится питание 24---96вольт.

вот про сердечники от сварки ferrite.ru/products/pulverizated/p_toroids/
