Инвертор синус 50 Гц своими руками
не пойдёт, а так у меня Smart UPS свою заявленую мощьность вытягивает.
Может ещё индуктивность дроселя большая !
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
от упс в 220в разетку и померьте ток х.х. там даже лампа в пол накала гореть будет, эти трансы расчитываються
под 220в мод.син.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Это вы, батенька, спамитеMegaVolt пишет: харе спамить, 310в это верхушка синусоиды, а в упс транс не расчитан на такую амплитуду, включите транс
от упс в 220в разетку и померьте ток х.х. там даже лампа в пол накала гореть будет, эти трансы расчитываються
под 220в мод.син.
Во первых, человек говорит, что при нагрузке до 300вт (100вт) (на которую, собственно, в пике рассчитан транс) на выходе стабильно 220в
во вторых, коэффициента трансформации достаточно, ибо 220 на выходе при 17 на аккумах
в третих амплитуда мод синуса (в пике) никак не меньше чем при синусе
в четвертых человек пытается снять мощность больше, чем транс от рождения может дать
в пятых лампа светится нормально, мой транс воткнут в розетку 24/7/365
нати вам картинку модсинуса в виде меандра с паузой (может, будь в упсах чистый меандр, и хватило бы амплитуды в 220в, но таких я не встречал в природе)
В шестых на упсовых трансах с АВР несколько выводов с сетевой обмотки (это к недостаточному коэфф трансформации), надеюсь не нужно объяснять, что такое АВР
отсюда вывод - слабый транс - ищите (мотайте) более мощный (на мой взгляд в идеале купить сгоревший ЛАТР тор, стоят копейки)
На этом все)
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ответ прост до безобразия...Falcon пишет:
Всё собрал, дороги усилил, провод к аккумам 4 квадрата. Дроссель с ферритового поменял на распыленку от китайцев. Трансформатор от УПСа на 400VA. Работает, но..Falcon пишет: Ключики работают без радиаторов IRF3205, оптодрайверы hcpl3120 выдают оч. хорошие фронты. Поставлю все 8 ключей подцеплю радиаторы, нужно будет еще усилить дорожки. Подцеплю аккумуляторы. Буду пробовать давать нагрузку побольше.
Дроссель на ферр.сердечнике с зазором около 600мкГн. Греется обмотка и вибрирует весь на 50Гц.. Блин, я уж и забыл, оказывается, что такое индуктивность на 50Гц...
Вопрос: почему не получается вытянуть больше 300 Ватт? Начинает садится выходное напряжение с трансформатора. Садится до, примерно, 185В и отрубается защитой контроллера. Входное на ключах держится нормально. При низкой нагрузке (100Вт) напряжение стабилизируется на 220 вплоть до падения на аккумах до 17В. Ниже не стал мучить схему.
В чем может быть дело?
Железо в трансе полное говно!
Входное на ключах держится нормально
Потеря коэффициента трансформации магнитопровода.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
возможно трансы с таких ups и пойдут, со своих у меня не получилось синусоиды 220в выжать,
хотя бесперебойники были 12в, только питающее больше 12в поднимал то на выходе 220 получалось.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Больше 250 ватт я с транса от упса не снимал . при трех сот ват он грелся что можно было чайник кипятить но комп тянул.
вот сердечник делал на работе в свободное время из старой сварки из пластин , правда геморно скручивать эти пластины н все же добился как можно плотнее их скрутил в кольцо и залил лаком . размер д 117мм \111мм \80мм
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
пол вечера не заходил, а тут такое!MegaVolt пишет: да у меня пауза намного меньше между меандрами, об этом знал, хотел написать но забыл,
возможно трансы с таких ups и пойдут, со своих у меня не получилось синусоиды 220в выжать,
хотя бесперебойники были 12в, только питающее больше 12в поднимал то на выходе 220 получалось.

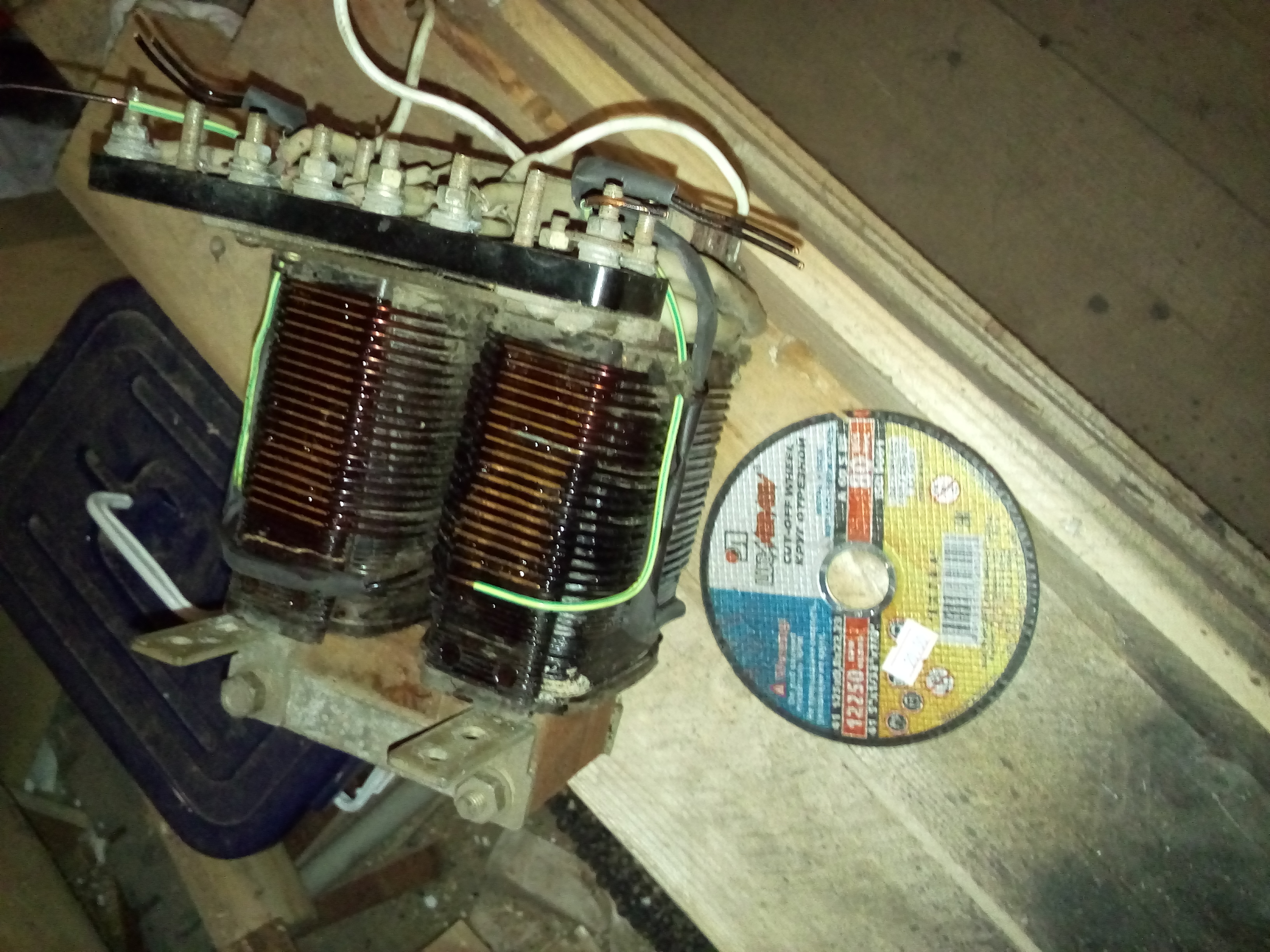

А не заходил не зря.. Нашел у товарища вот такого красавца от сдохшего зарядника (межвитковое на вторичке)
Смотал лишнее до 17в на вторичках. По габаритной вроде около 2кВт. Пролачил. Будет 6х1.5мм. Завтра буду пробовать!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
неплохой транс . результаты какие будут напиши
