Инвертор синус 50 Гц своими руками

Bazillio пишет: добрый день эталон
при нормальном питающем напряжении (без просадки ) какая допустима просадка на выходе в пределах нормы,
во время изготовления инвертора можно к вам обращяться за советом ?
заранее благодарю

Если более конкретно,то все будет зависеть только от значений потерь потокосцепления обмоток трансформатора..А они напрямую зависят от потерь самого сердечника трансформатора.Желательно не доводить до критических температурных значений (сердечник будет входит в насыщение)...
Со всеми вытекающими.Опять же,качество и способ намотки самих обмоток..
TVG,тут наверное все таки вопрос не столько со стабилизацией процесса преобразования.Сколько с работой и потерями в самом трансе..

Я очень много перепробовал на разных трансформаторах с кучей вариантов намотки и кучей сердечников и без стабилизации и смотрел кпд и сделал вывод от туда как раз и следует что вы сказали о потери в сердечнике и потери в обмотке чем меньше транс тем меньшую мощность с него можно снять соответсвенно нагрев его будет выше и потери будут выше, а стабилизация это пример решения

как можно повысить кпд инвертора

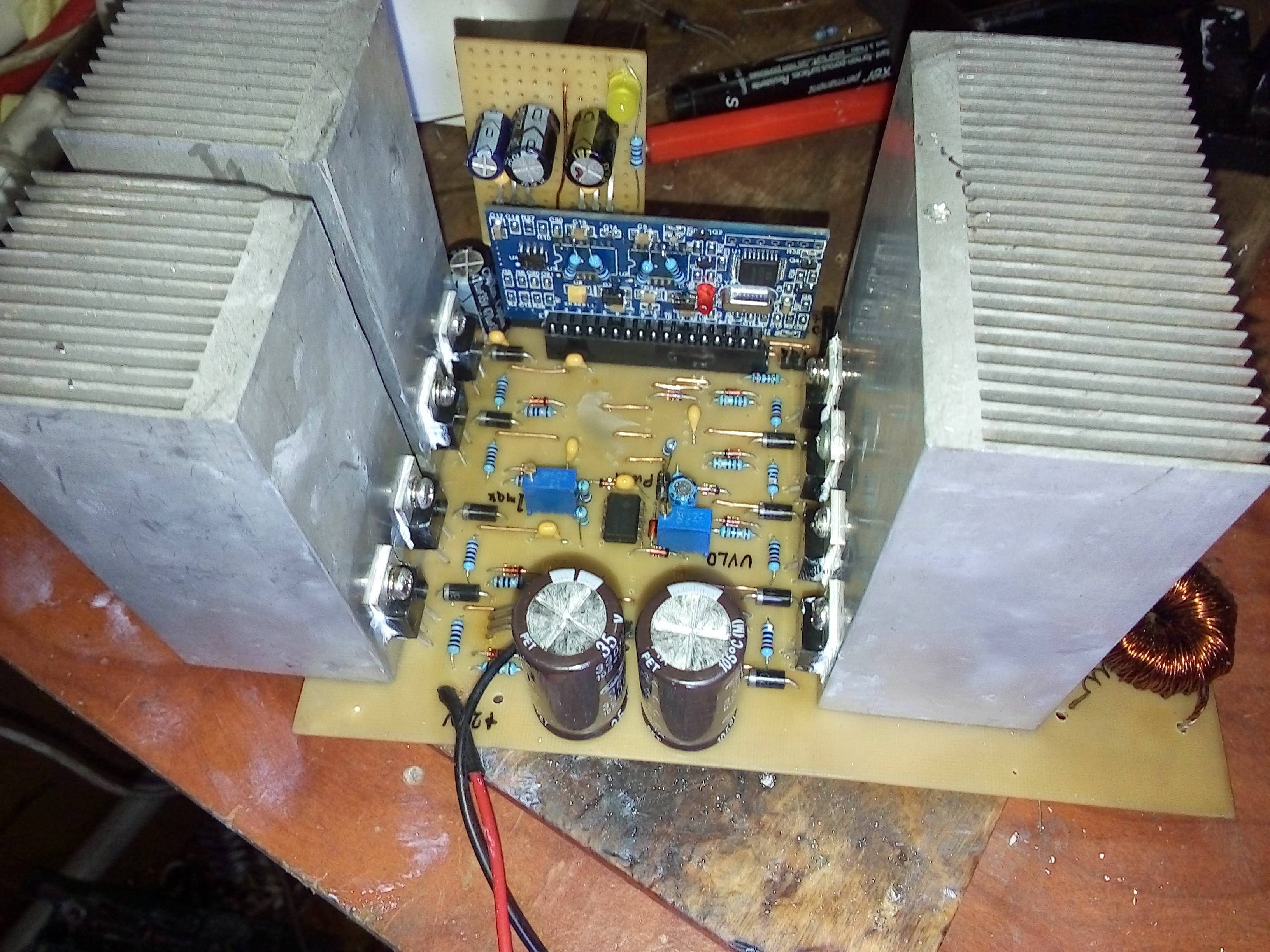

Обрастаем железом.. оптрончики придут во вторник, посажу на места и начну пробовать.

Вопрос с дросселем остался открытым.. Насколько я понял через него пойдут нехилые токи (даже на 500Вт около 20А)
На феррите с зазором наверное будет нереально намотать?

[quote="Falcon"
Вопрос с дросселем остался открытым.. Насколько я понял через него пойдут нехилые токи (даже на 500Вт около 20А)
На феррите с зазором наверное будет нереально намотать?[/quote]

Намотать можно хоть на чём, вопрос как он будет работать. А эксперименты делать выйдет накладно, кучу ключей пожгёте пока добьётесь результата!
Учитесь на чужих ошибках! Используйте кольца мп-140 (пермаллой) они точно подойдут, это нам всем продемонстрировал ЭТАЛОН. Либо взять альтернативу это распылённое железо (Mictrometals Iron Powder). Кольца жёлто-белого цвета. Суть выходного дросселя погасить высокочастотные помехи и оставить 50Гц. Для этого используют материал который не способен работать на высоких частотах, он и не даёт пройти высоким частотам на выход. Возможно и ещё можно найти альтернативу, путём испытаний и сжиганием ключей. Как то так.

Bazillio пишет: как можно повысить кпд инвертора

падение кпд идет на нескольких участках
0 если есть диодный мост на входе
1 падение транзисторах
2 падение на трансформаторе
3 падение на снабберных цепочках
4 падение на диодных сборках или шотках
5 падение на дросселях
6 резистор нагрузочный

чтобы повысить кпд нужно
1поставить транзисторы с меньшим падением напряжения на переходе или увеличить их количество в разумных приделах
2 увеличить трансформатор мощность трансформатора и намотать его как можно с меньшим рассеиванием магнитного поля и межобмоточными экранами
4 поставить более мощные диодные сборки (шотки) с 5 или 10 кратным запасом мощности чем выше ихние заявленные токи тем меньше падение на кристалле полупроводника соответственно ихний нагрев снизится
5 чтобы дроссель еньше грелся его нужно намотать на более крупном сердечнике это и более толстым проводом это приведет к увлечению сечения провода и снижению нагрева
В общем нужно смотреть там где происходит нагрев и попытаться этот нагрев уменьшить
с экспериментами на китайских блоках питания старого образца атх на tl494 у которых средний кпд был 70-75% при доработке кпд вырос до 88 - 90 соответственно выросла их максимальная мощность как минимум в 2 раза

Всем привет.
Хочу начать собирать egp1000w на 36 вольт на трансформаторе. Можно ли для проверки в качестве источника питания вместо аккумуляторов использовать трансформатор от какого-нибудь блока питания (+ диодную сборку) на такое же напряжение как у трех аккумуляторов?
Какие конденсаторы ставить C1,C2,C3, на сколько вольт и микрофарад?

bass пишет: ...Суть выходного дросселя погасить высокочастотные помехи и оставить 50Гц. Для этого используют материал который не способен работать на высоких частотах, он и не даёт пройти высоким частотам на выход...

Вы уверены, что оно вот так вот и происходит?
Я думал, что все не так - LC фильтр, куда входит дроссель, отсекает высокие частоты, преобразуя (интегрируя) их в постоянную составляющую. Но поскольку заполнение ШИМ постоянно меняется возникает низкочастотная (50Гц) огибающая, которую LC фильтр не замечает, поскольку не способен фильтровать такие низкие частоты.
Всвязи с этим у меня и вопрос:
- Если дроссель стоит в безтрансформаторной схеме, там токи меньше (на 500Вт около 2А). Если дроссель стоит на низковольтной стороне трансформаторной схемы (24/220), то токи получаются на порядок больше. Какого, блин, размера нужно кольцо, чтобы получить 1,6мГн на токи >20A. Это же МОНСТР получится?!
Или я где-то не догоняю....

Falcon пишет:

bass пишет: ...Суть выходного дросселя погасить высокочастотные помехи и оставить 50Гц. Для этого используют материал который не способен работать на высоких частотах, он и не даёт пройти высоким частотам на выход...

Вы уверены, что оно вот так вот и происходит?
Я думал, что все не так - LC фильтр, куда входит дроссель, отсекает высокие частоты, преобразуя (интегрируя) их в постоянную составляющую. Но поскольку заполнение ШИМ постоянно меняется возникает низкочастотная (50Гц) огибающая, которую LC фильтр не замечает, поскольку не способен фильтровать такие низкие частоты.
Всвязи с этим у меня и вопрос:
- Если дроссель стоит в безтрансформаторной схеме, там токи меньше (на 500Вт около 2А). Если дроссель стоит на низковольтной стороне трансформаторной схемы (24/220), то токи получаются на порядок больше. Какого, блин, размера нужно кольцо, чтобы получить 1,6мГн на токи >20A. Это же МОНСТР получится?!
Или я где-то не догоняю....

Я вам и писал что дроссель отсекает или фильтрует или гасит - то есть не даёт им пролезть на выход, а оставляет только низкую частоту. А в трансформаторной схеме дроссель ставится на низковольтной стороне! Чтобы транс не трещал как от прямоугольных импульсов, а как от синусоидальных, что сказывается на холостом ходе. А дроссели кто ставит в параллель, а кто большие сердечники (если найдёте). Как то так! Вот вам образец распылённое железо:T400-26D Mictrometals Iron Powder Toroid теперь смотрим на его размеры: диаметр наружний (OD): 102 mm, диаметр внутренний: 57.2 ,mm, высота: 33.0 mm. Неужели вам такой площади не хватит. Тут больше 20 ампер прокачать можно! Или параллелить!





Wt: 1264g

bass пишет: Вот вам образец распылённое железо:T400-26D Mictrometals Iron Powder Toroid теперь смотрим на его размеры: диаметр наружний (OD): 102 mm, диаметр внутренний: 57.2 ,mm, высота: 33.0 mm. Неужели вам такой площади не хватит

Чтобы не превысить напряженность поля свыше 0.4Тл при 20А можно получить индуктивность 0.2мГн максимум. А нужно 1.6мГн..
Но, с другой стороны - а может увеличить емкость конденсатора в LC фильтре. Чтобы получить ту же частоту среза нужно его увеличить до 18.8мкФ.

Или это не тот путь?
