Инвертор синус 50 Гц своими руками

Falcon пишет: Но при пробое верхнего ключа через затвор к драйверу прикладывается питающее напряжение через 0 Ом

Почему не через диод или 10-20 Ом? В МАПах просто 18 Ом стоят без параллельных диодов.
А если последовательно резистору ещё самовосстанавливающийся предохранитель на 2А воткнуть? Они как раз на низкие напряжения делаются, поищите multifuse.


P.S. разводка МАПов не как китайская по-моему:

someuser пишет: EG8010 и так отвязан (резисторно, не гальванически) через буферные биполярные транзисторы (SMD мелочь) и должен переживать дым из ir2110.
Надеяться на UVLO 4-х опторазвязок 3120 я б не стал, у них разброс же есть. Может случаться, что одна уже выключилась, а 3 другие ещё работают.

Мелочь тоже жалко. не умею я ее паять.
просто резистор 10 Ом даст ток 2,4А, если ключика 2 будет уже 4,8А, а если 4?..
По UVLO - отключение оптопар приводит к закрытию ключей, чего и требуется для вывода устройства из перегрузки, или нет? Но контроль напряжение аккумов нужен, я же уже согласился, но это к UVLO драйверов, как я понимаю, не относится. У аккумов глубокий разряд будет уже на уровне 20 вольт.
Ставить самовостанавливающиеся предохранители сюда.. хм. не встречал таких вариантов. если посмотреть на их быстродействие, мысль похожа на бред...

someuser пишет: P.S. разводка МАПов не как китайская по-моему:

фото с другой стороны есть ? или ссылка откуда фото.

Фото от казахстанского пользователя МАП энергии, где-то там было: www.forumhouse.ru/posts/15840791/
По названию файла поищите.

Провел работу над ошибками..

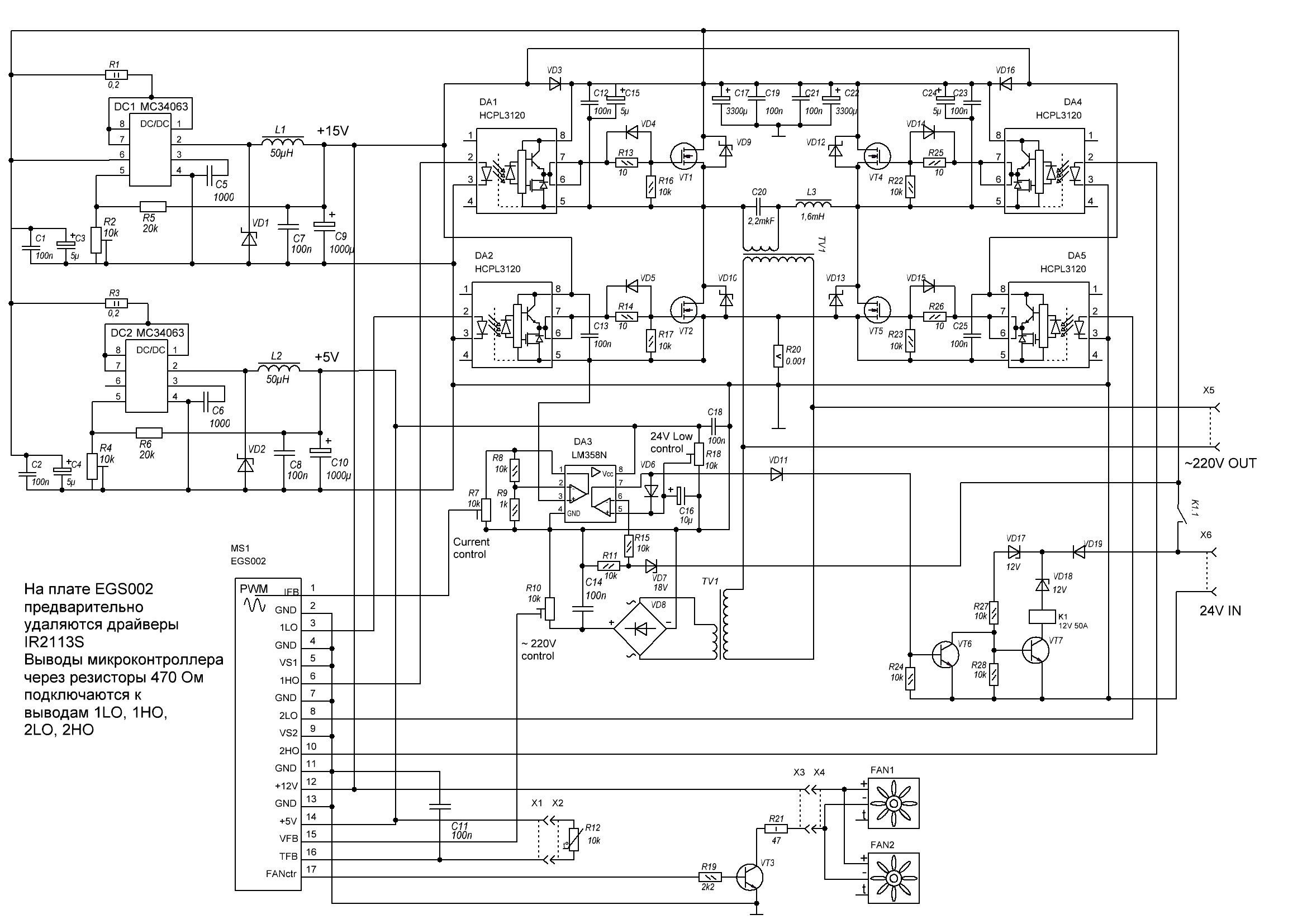

СХЕМА:

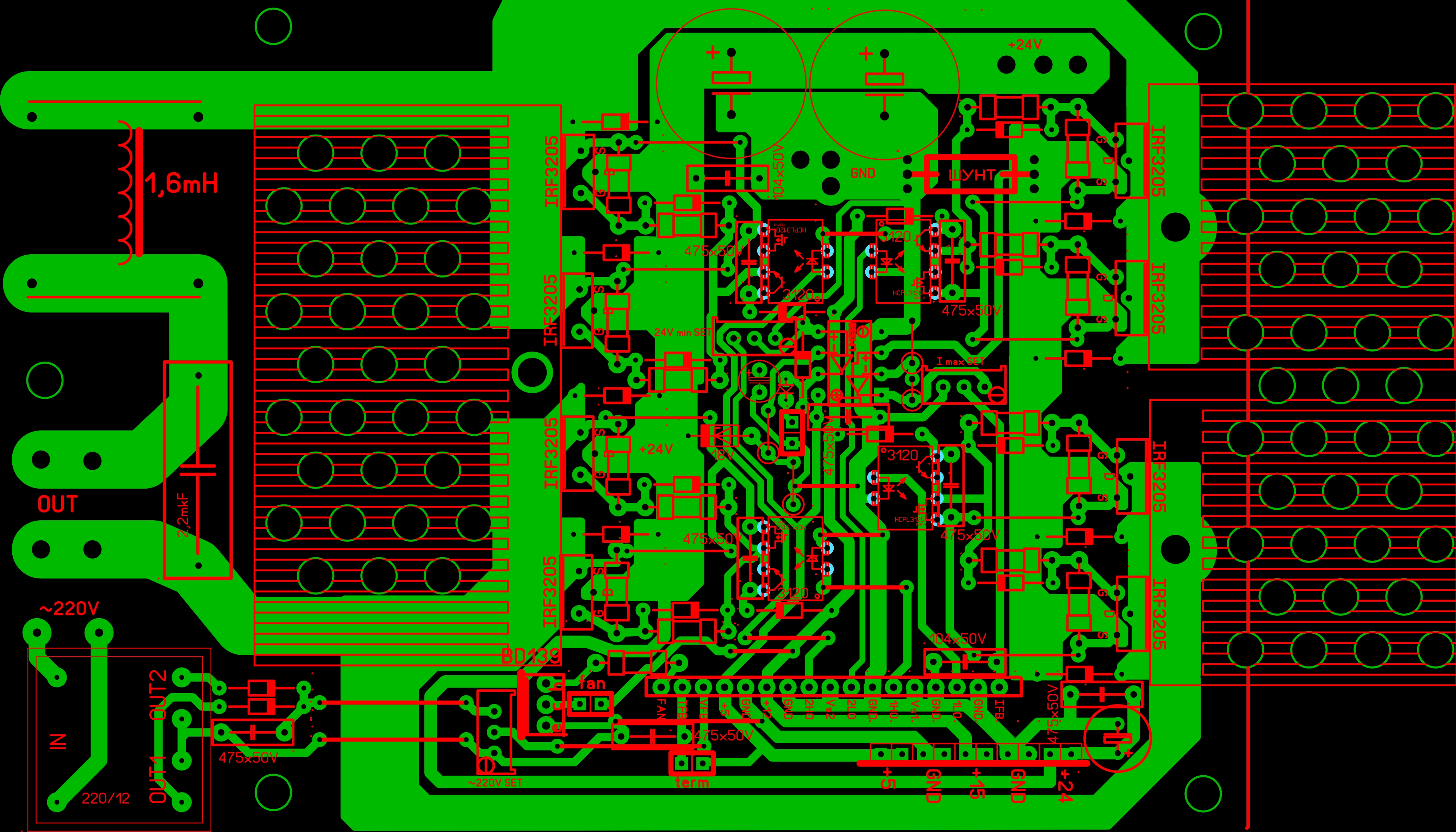

ПЛАТА (без части схемы защиты от обратной полярности и разряда аккумулятора)

я бы не стал доверять 34063
пробьет и все питание попрет на выход!

Эталон+ пишет: я бы не стал доверять 34063
пробьет и все питание попрет на выход!

они такие ненадежные?
а что поставить, флайбэк на 2 напряжения, со стабилизацией по 5 вольтам?

Falcon пишет: а что поставить, флайбэк на 2 напряжения, со стабилизацией по 5 вольтам?

Если ток потребления невелик, то тандем 7815+7805 (последовательно) менее глючный, чем 2 импульсных стаба со взаимными помехами. И выдержит до 35В входного и защита от перегрева есть встроенная.
