Инвертор синус 50 Гц своими руками
скинте ссылку на такое чудо, интересно посмотреть, ну или фото.someuser пишет: Я бы сделал 4 слойную плату, 2 двухслойки "этажеркой", как у китайцев для БЖТ (low freq. transformer 5-15 kW), те наборы не шлёт в Россию жлобский продавец. 1 слой - полностью земля после шунта.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
а что даст 4х слойная плата? Шины я усилю, а вот совмещенная силовая и сигнальная земля из за шунта... или отказываться от шунта или драйвера переносить на плату и садить их на минус после шунта, тогда можно будет разделить земли на плате.someuser пишет: Я бы сделал 4 слойную плату, 2 двухслойки "этажеркой", как у китайцев для БЖТ (low freq. transformer 5-15 kW), те наборы не шлёт в Россию жлобский продавец. 1 слой - полностью земля после шунта.
И добавил бы 4 диода шоттки параллельно ключам для уменьшения нагрева паразитных диодов в транзисторах.
А от того, что у HCPL3120 и подобных оптронных со временем падает отдача светодиодов.
а по поводу оптронов: это же резервный источник питания! Мне столько не прожить, сколько он прослужит. да к тому же 3120 это не только развязка, но и драйвер ключа на 2,5А с триггером шмидта и защитой от пониженного напряжения! Променять этакое чудо на трансформатор, который должен работать на 100Гц?! Да ни в жисть!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
www.fieldlines.com/index.php/topic,14871...3947.html#msg1033947 - там и ссылка на ебэй и обсудили и засняли крупно.MegaVolt пишет: скинте ссылку на такое чудо, интересно посмотреть, ну или фото.
Продавец наверное боится таможенных проблем или кражи интеллектуальной собственности, поэтому
"Doesn't post to Russian Federation | See details
Item location: CN , China" - не в США же, блин живёт, чтоб санкции объявлять и заокеанских пересылок бояться
"Posts to: Worldwide See exclusions"
То же, для чего комповые мат.платы и видеокарты со 100-амперными токами делают до 6-10 слоёв.Falcon пишет: а что даст 4х слойная плата?
Уменьшение полного сопротивления земли и "горячих" шин, укорочение всей разводки, снижение помех и площади "токовых петель" (паразитных магнитных антенн).
Ну в одном плече моста транс должен работать на 23 кГц, ферритового сердечника достаточно. Будет работать тоже 44 000 лет, пока не проржавеетFalcon пишет: Променять этакое чудо на трансформатор, который должен работать на 100Гц?! Да ни в жисть!
А второе низкочастотное плечо можно и вообще без развязки сделать, на 100 Гц паразитные параметры монтажа и ключиков пренебрежимо малы.
Кроме активных сопротивлений.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
проблема о которой говорит Дмитрий, как я понимаю, не в частоте, а скорости переключения ключей, а она у обоих плеч одинаковая. Опять же гальваническая развязка только одного плеча бессмысленна..someuser пишет: А второе низкочастотное плечо можно и вообще без развязки сделать, на 100 Гц паразитные параметры монтажа и ключиков пренебрежимо малы.
Кроме активных сопротивлений.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да ещё затворные резисторы чуть увеличить, тогда будет режим "soft switching", с пониженной скоростью нарастания тока, но без наметного увеличения нагрева деталей, т.к. 100 Гц - даже для 8*40нФ затворов и 2А драйвера сущая мелочь и сбоить там нечему. Если переходные процессы подачи-снятия питания не считать, а там чем больше компонентов, тем вероятнее различные комбинации их глюков при отключениях АКБ (аварийных или штатных).
Но ещё надо бы заслушать "Эталона", чего же он имел в виду.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Поправлю топологию - максимально сокращу протяженность "общей" земли.
И да поможет нам ....
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Я имел в виду страниц из той книжки. А тому кому нужно может и погуглить.)))someuser пишет: Гуглить пробовали?
И тепловое сопротивление считается по рассеиваемой мощности:
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Falcon пишет:
Falcon пишет: 5. Датчик тока - очень коротенький отрезок манганиновой проволоки с усилением на LM358.

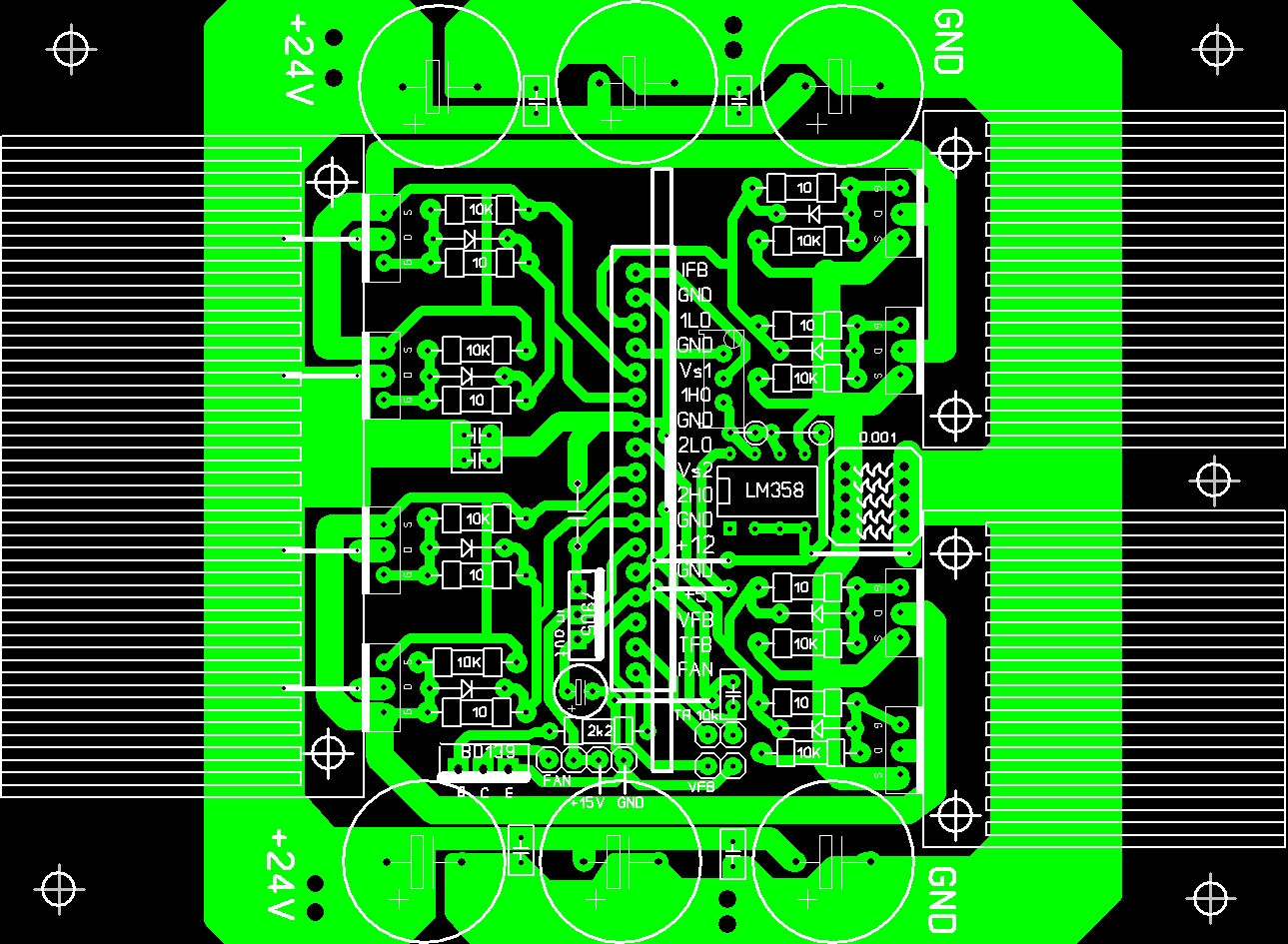

6. Топологию платы пока мозгую. В цетре будет драйвер по 2м сторонам 3 радиатора под ключики без прокладок.
Что скажете за топологию?
Мне не нравится этот шунт, из за которого разводка нижних ключей корявая (управляющая земля идет вместе с силовой.)
А как быть не знаю..
тут есть ошибка
левый нижний ключ неправильно разведен посмотри внимательно
и на правой части надо управляющий минус делать так же как с левой стороны
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да, точно, ошибся! СПАСИБО!Эталон+ пишет: тут есть ошибка
левый нижний ключ неправильно разведен посмотри внимательно
и на правой части надо управляющий минус делать так же как с левой стороны
Управляющий минус как слева не получается, поскольку без опторазвязки вариант.
Я тут подумал и решил всё же прислушаться к гуру и ввести опторазвязку, что позволит, в том числе, решить проблемы топологии..

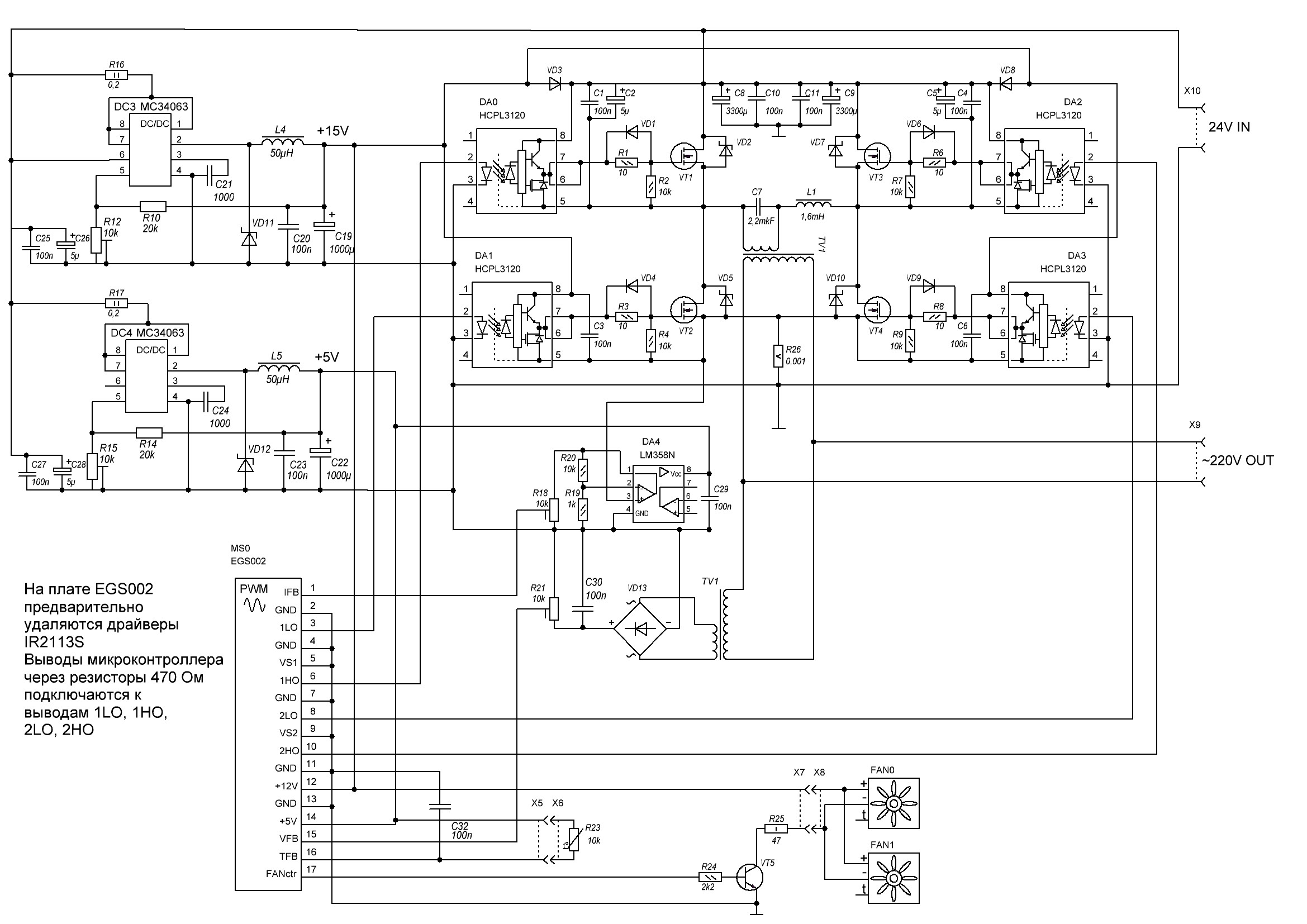

Почеркал маленько и вот, что получается:
Какие будут замечания?
Заранее благодарю за помощь!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
А где схема отключки по понижению питания (UVLO)?Falcon пишет: Какие будут замечания?
Она иногда лучше сигнала токовой перегрузки спасала некоторые БЖТ UPS.
И желательна защита от обратной полярности акка (если в темноте провода перепутать, чтоб ничего не сгорело).
Штук 5-10 максимально миллиомных тормозных полевиков, резистор и стабилитрон.
Ещё у стабов 24/15 и 24/5 кажется должны быть разные номиналы индуктивностей L4/L5 для лучшего КПД, а у вас они одинаковые.
