В цифрах уже не помню, когда то один человек находил в советских справочниках и выложил для общественности. Но найти сейчас эти данные не реально. Если не ошибаюсь, то при расстояние между ребрами 5мм естественное охлаждение только начинает работать. Но там еще есть зависимость в каком положении находится радиатор. Все радиаторы которые у нас в магазинах в продаже, предназначенные для естественного охлаждения. Если взять савдеповский игольчатый радиатор, то между иглами 6мм, работают хорошо. Но там иглы, при цельные ребрах расстояние должно быть больше.MegaVolt пишет: Интересно какое растояние должно быть между рёбрами радиатора чтоб естественная вентиляция работала ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Гуглить пробовали?alexlo пишет: Но найти сейчас эти данные не реально. Если не ошибаюсь, то при расстояние между ребрами 5мм естественное охлаждение только начинает работать.
И тепловое сопротивление считается по рассеиваемой мощности:
www.daycounter.com/Calculators/Heat-Sink...ure-Calculator.phtml
И сам радиатор

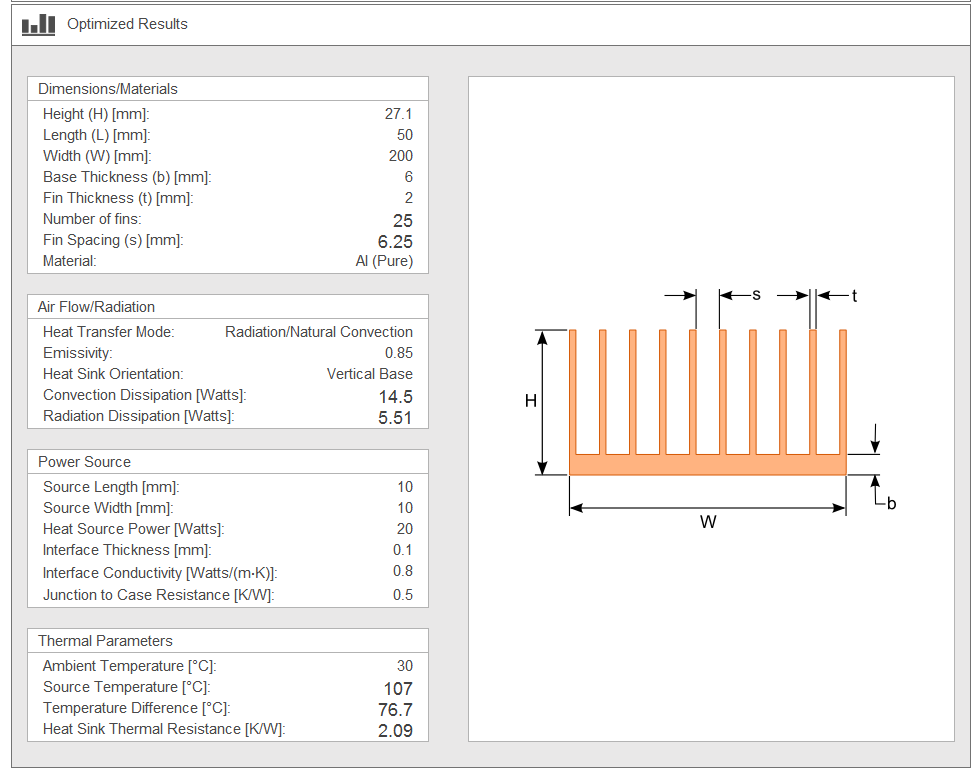

www.heatsinkcalculator.com/
расстояние между рёбрами s=5...6,25 мм при их вертикальном расположении и толщине 1-2мм оптимизируется.
Но несколько источников тепла вставить в демку не даёт. Тогда задачу разбиваем по числу транзисторов.
Тут и картинка нагрева радиатора рисуется, но выбор из стандартных размеров кажется:
ledway.ru/post101513.html#p101513
и размышления об удалении лишних пластин были давно:
ledway.ru/post117505.html#p117505
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
У меня их 3.Civ1 пишет:
А куда он денетсяFalcon пишет: Как думаете - полетит этот пепелац?
Я бы на Вашем месте прикупил еще одну плату синуса, запасную, а то, чуть что, горят они хорошо. Оптопара - хорошая затея ИМХО.
При варианте с трансформатором я не вижу причин им гореть при пробое транзисторов, напряжение то 24 V, через затворные резисторы в 10Ом ток будет 2,4А. Неужто драйвера не выдюжат?!
Но оптрончиков заказал HCPL-3120. Думаю самое то будет для следующей стадии..
По радиаторам - да, они для активного охлаждения, но я, кроме того, что делаем из того, что есть, исходил из таких соображений - греться то они и не должны при задуманных мощностях. И если брать по максимуму 1кВт, то ток потребления будет на уровне 50А. Сравним эту цифру с током потребления вентиляторов?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Falcon пишет: 5. Датчик тока - очень коротенький отрезок манганиновой проволоки с усилением на LM358.
6. Топологию платы пока мозгую. В цетре будет драйвер по 2м сторонам 3 радиатора под ключики без прокладок.
Что скажете за топологию?
Мне не нравится этот шунт, из за которого разводка нижних ключей корявая (управляющая земля идет вместе с силовой.)
А как быть не знаю..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
И как быть??? Что нужно переделать?Эталон+ пишет: с нижними ключами у тебя будет проблема!!!!!!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
И добавил бы 4 диода шоттки параллельно ключам для уменьшения нагрева паразитных диодов в транзисторах.
А от того, что у HCPL3120 и подобных оптронных со временем падает отдача светодиода, вас не заставляет смотреть в сторону ферритовых ГДТ (мини-трансов) или adum и других нестареющих ёмкостных/магнитных развязок?
"barrier life of 44000 years make IsoLoop isolators ideal for this application."
www.nve.com/isoapps-power.php - сам не пробовал, просто вспомнил.
