Интересно почему такие искажения...

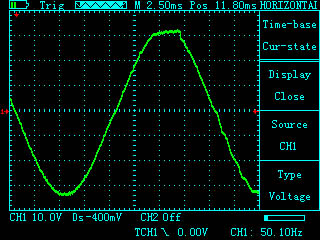

Подключил через 230/24в транс, получил следующее:

В принципе синус вполне нормальный, тоько на верхней верхушке есть какой-то скачек.

в сети так и выглядит синус

Эталон+ пишет: в сети так и выглядит синус

У меня в сети так же, только на обоих полуволнах косяк в пике, странно что у него только на положительной

железо просто в движке будет греться и провод тоже если по скину толстоват будет,
вообще нормальный чистый синус должен в розетке быть от инвертора,
ни постоянка ни меандр, так как от чистого синуса работает всё и когда нибудь
попадёться прибор или инструмент который никак не запустить, было такое.

Кстати встречал упоминание что на xtender древнем трансформаторном
частота шим 3.5 кГц 35 значений синусоиды на полуволну, сам пробовал на частоте 4 кГц
всё нормально но шум жуткий и уходит он только после 14кГц.
охото ещё попробовать с дроселем на низкой частоте, может меньше шума будет.
транзисторы на низкой частоте меньше греються, проверено.

ещё охото попробовать аморфное железа предназначеное для 50Гц,
в трансформаторной схеме но сложно добыть, просто купить можно
трансы минимум на 32кВт, а с остольным на заказ непонятки.

Эталон+ пишет: в сети так и выглядит синус

Да, только это у меня инвертер выдает. Наверное, косяк вверху - это какая-то нагрузка, например, инветрторные холодильники или комьютеры.

Дмиртий пишет: По ходу вопрос- может мотору хватит просто ШИМ?
На сколько все проще, ни дросселя не нуно ни кондера на выходе?

Ничего 100% не утверждаю, но
1) на меандре у меня насос где-то после часа работы нагревает так, что руку не удержишь и потом клинит. Под синусом руку держать можно,хоть и горячий, пока ни разу не клинило.
2)Немного из другой сферы, сталкиваюсь с мощными усилителями (3-12кВт) для автозвука. Они один в один построены как наши инверторы. Так вот, 3кВтный усилок может спалить честных 10кВт динамик. Долго не мог понять как так, оказалось, что если усилок загнать в глубокий режим перегрузки, то на выходе получатеся уже не звуковая волна, а ШИМ которым нарезается звуковая волна, вот этот ШИМ и "плавит" мощнейшие динамики.

Извините, что отвлекаю - нужна простая схема автомобильного преобразователя 12в - 60-100 ватт 220в синус. Имеются горшки 2000нн 40 мм.
Если есть - дайте схему, печатку и настройки. Желательно на простых ключах (ирф640, 460).

civ, если мотор грееться, ты просто напряжение снизь, у инверторов есть подстроечные, которые вых. напряжение регулируют. можно вместо 220 сделать 200 вольт.

civ, если мотор грееться, ты просто напряжение снизь, у инверторов есть подстроечные, которые вых. напряжение регулируют. можно вместо 220 сделать 200 вольт.

gyrator.ru/circuitry-resonant-inverter
давно ссылка на компе висит про преобразователь , дальше по теме у этого же автора преобразователь синуса .
