Инвертор синус 50 Гц своими руками

Alex_Day пишет: И сразу возникает вопрос - батарея же обладает емкостью - зачем в параллель ей ставить электролиты? (керамика то понятна)

Емкость обычно ставится как можно ближе к инвертору/ключам. Т.е она берет на себя в первую очередь пульсации вызванные самим инвертором в следствии падения напряжения на проводах. Я поставил в сумме 0.22Фарада емкость и то ее на все переключения, пусковые токи не хватает.

Civ1 пишет:

Alex_Day пишет: И сразу возникает вопрос - батарея же обладает емкостью - зачем в параллель ей ставить электролиты? (керамика то понятна)

Емкость обычно ставится как можно ближе к инвертору/ключам. Т.е она берет на себя в первую очередь пульсации вызванные самим инвертором в следствии падения напряжения на проводах. Я поставил в сумме 0.22Фарада емкость и то ее на все переключения, пусковые токи не хватает.

Так вот для пульсаций и хороша керамика - она быстрее как накапливает так и отдает емкость, а электролит нужен для более длительных "переходных" процессов. Может мы имеем ситуацию когда не "хватает на переключения..." не потому что мала емкость, а потому что электролиты не успевают отработать? Попробую свой вопрос задать по другому: может вместо электролитов стоит "набрать" больше керамики?

Ведра 3-4

Эталон+ пишет: Ведра 3-4

Ну во первых в "родной китайской" схеме конденсаторов вообще нет и вроде как как то работает (как работает это вопрос не ко мне)
Во вторых даже такую же емкость набрать керамикой не так уж и сложно - керамика бывает до 100мкФ.
Вопрос в другом - так как "быстрдействие" керамики выше, то и нужно ее меньше

Можешь ставить все что душе угодно
ктож тебе мешает?))
можешь как китайцы ничего не ставить...
вариантов много и результатов от этих вариантов тоже будет много)))...

Дмиртий пишет: По ходу вопрос-
лепим синус чоб мотору было хорошо, остальному дома пофиг от чего питаться, так может мотору хватит просто ШИМ?
На сколько все проще, ни дросселя не нуно ни кондера на выходе?

Может и хватит, но очень не на долго )

Дмиртий пишет: По ходу вопрос-
лепим синус чоб мотору было хорошо, остальному дома пофиг от чего питаться, так может мотору хватит просто ШИМ?
На сколько все проще, ни дросселя не нуно ни кондера на выходе?

Есть мнение о электроэрозии рабочих поверхностей подшипников моторов из за статики ВЧ ШИМ. Хотя никто её пока измерить не умеет, ею можно смело пренебречь =). Или нет? =)

Сегодня получил долгожданный осциллограф, думаю в радиусе км 50-70 от меня другого осцила нет в этом районе.

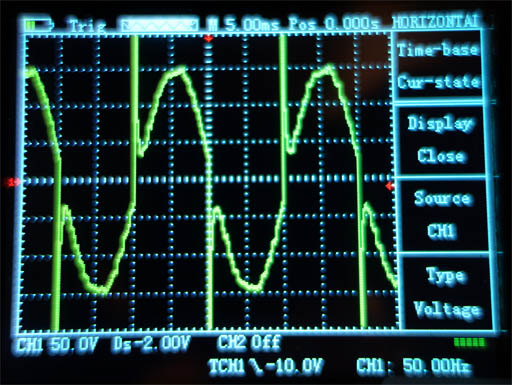

Короче ткнул я его в розетку и вот что там:

(Последовательно со щупом поставил резистор 10МОм, т.е. 1 деление = 100Вольт.)

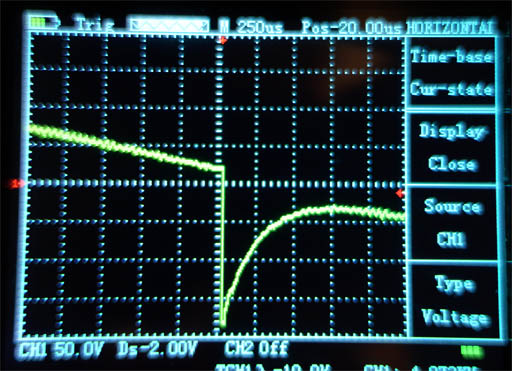

Откуда такой выброс берется в момент переключения полярности ?

Длительность импульса - примерно 750-1000мкс. И почему такая амплитуда - почти 400Вольт ?

это у тебя искажается сигнал из за твоего добавленного резика
включи понижающий транс и посмотри что на вторичке))
