Инвертор синус 50 Гц своими руками

Может кому интересно будет.
На сварочном инверторе делал давно.
Брал медную шину, проволоку медную. Сверлил дырки в шине и с помощью устройства опрессовки делал игольчатый радиатор.
Чем то чернил-не помню. Затем брал процессор от старого пенька, отрывал шляпку. Вытравливал все в царской водке (строго на улице).
Затем вливал туда припой и на этот припой сажал транзистор.
Получался транзистор с керамической изоляцией. Что удобно крепить несколько транзюков на одном радиаторе. Изврат-не спорю. Но габариты и эффективность стояли на первом месте. Встречал еще где то в инете, радиаторы с впрессованной медной шинкой по всей длине радиатора. Как раз под посадочное место транзюков.

Хочу использовать в синусе LTS-25 для защиты по току, но не уверен.
Хочется услышать мнения форумчан- доводы за и против..



Датчики тока с разомкнутым контуром работают по схеме прямого усиления. Они позволяют измерять постоянный и переменный ток с любой формой сигнала. Такие приборы конструируются для работы с электрическими токами от единиц до сотен тысяч Ампер. Точность измерения составляет единицы процентов.
Датчики прямого усиления обладают относительно невысокой стоимостью и небольшими массо-габаритными параметрами.

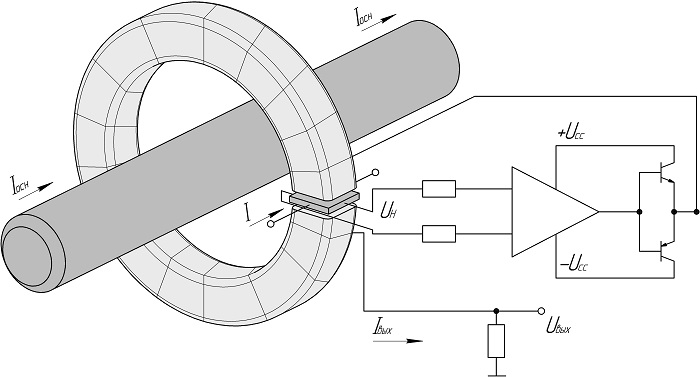

Схема датчика тока на эффекте Холла с разомкнутым контуром:


Датчики тока с замкнутым контуром имеют полную (100%-ную) обратную связь. Они также называются датчиками с нулевым потоком или компенсационными датчиками, т.к. имеют встроенную компенсационную цепь. Диапазон измеряемых токов для такой системы от единиц до десятков тысяч Ампер. Это может быть постоянный ток и переменный ток с любой формы сигнала. Точность измерения - десятые доли процента.
Датчики тока на эффекте Холла с замкнутым контуром обладают отличной точностью, прекрасной линейностью, очень широким частоным диапазоном, очень хорошим быстродействием, хорошей помехоустойчивостью. Компенсационные датчики без повреждений выдерживают токовые перегрузки.
Датчик тока на эффекте Холла с замкнутым контуром:

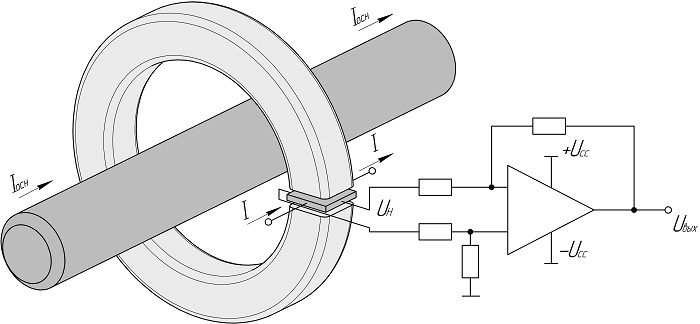

Схема датчика тока на эффекте Холла с замкнутым контуром


Датчики напряжения на основе эффекта Холла созданы на основе датчиков тока с замкнутым контуром. В первичной цепи датчика имеется задающий резистор первичной цепи и многовитковая катушка, создающая большое значение ампер-витков для увеличения первичной индукции. У таких приборов набор измеряемых напряжений охватывает широчайший диапазон, который зависит от свойств первичной обмотки и сопротивления резистора первичной цепи. Точность измерения напряжения - доли процента.

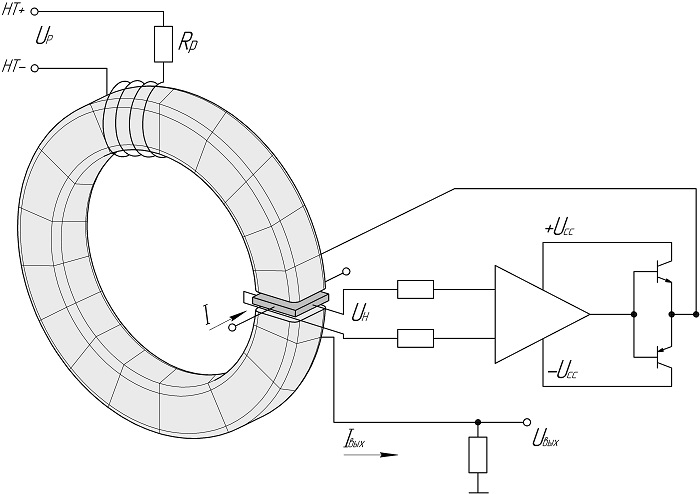

Датчик напряжения с замкнутым контуром:
Схема датчика напряжения на эффекте Холла


В интегральных датчиках напряжения магнитопровод отсутствует. Такие датчики содержат входной делитель напряжения. Сигнал с делителя поступает на усилитель с гальванической развязкой. Быстродействие, линейность, точность, частотные свойства таких датчиков определяются свойствами усилителя сигнала.

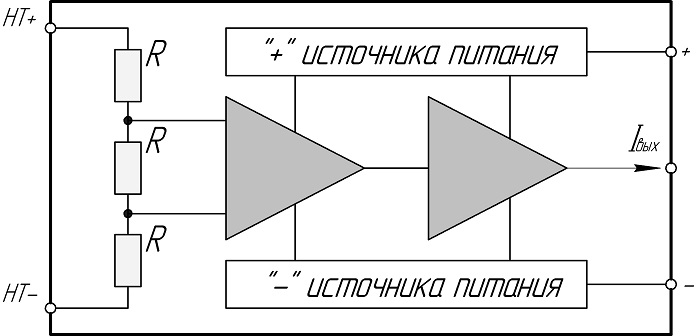

Интегральный датчик напряжения:


coretech.com.ua/current-sensor-hall

Вроде по всем параметрам датчики этой серии подходят для инвертора синуса. Как Вы думаете?

bass пишет: и управлять на ардуино.

Боюсь у ардуино скорости реакции не хватит

Я имею ввиду поставить его на выход синуса и завести сигнал на IFB.
Или же , как вариант установить его вместо шунтов и завести сигнал на IFB. В этом датчике отверстие 3,2 мм. Он насаживается на провод 3мм. Вернее провод проходит через отверстие в этом датчике. Как я понял, предельное значение 0,5v на IFB. Но как обрабатывается скорость нарастания этих 0,5V контроллером EG810
Из плюсов дополнительно можно иметь информацию реального тока на выходе синуса. Вернее использовать данные этого датчика.

EG 8010 по току имеет медленную реакцию 0,6 с
защиту надо делать на дискретных элементах
отрубать драйвера
чтои сделано на EG 002

Вы имеете ввиду Вашу перемычку? Да, влиять непосредственно на драйвер это самое эффективное средство.
Может тема уже раскрывалась, но спрошу.
Почему в некоторых разновидностях плат EGP1000W драйвер EGS002 запитываеться 15 вольтами, вместо 12?

Всем доброго дня!
Предлагаю схему для обсуждения подключения двух трансформаторов разной мощности.
Ток через трансформаторы при максимальной мощности одинаковый, но напряжение разное и рассчитанное на мощность трансформатораю
Где мое заблуждение? Спасибо.

Обычное "тор" железо для 50гц транса , для дросселя не годится.

Испытание ферритового магнитопровода.
valvolodin.narod.ru/articles/Test_fer.html
В закромах компа нашел ссылку/
Кстати, дома лежит новый феррит UI 93/104/30 Epcos
B67345-B1-X87 "подкова U"
B67345-B2-X87 "палка I"
Когда покупал, то минимальная партия была 2 шт. В пенопластовой упаковке два гнезда.
Один 6 лет назад использовал в сварочном инверторе.
Второй так и лежит. Может кому интересен?

всем привет

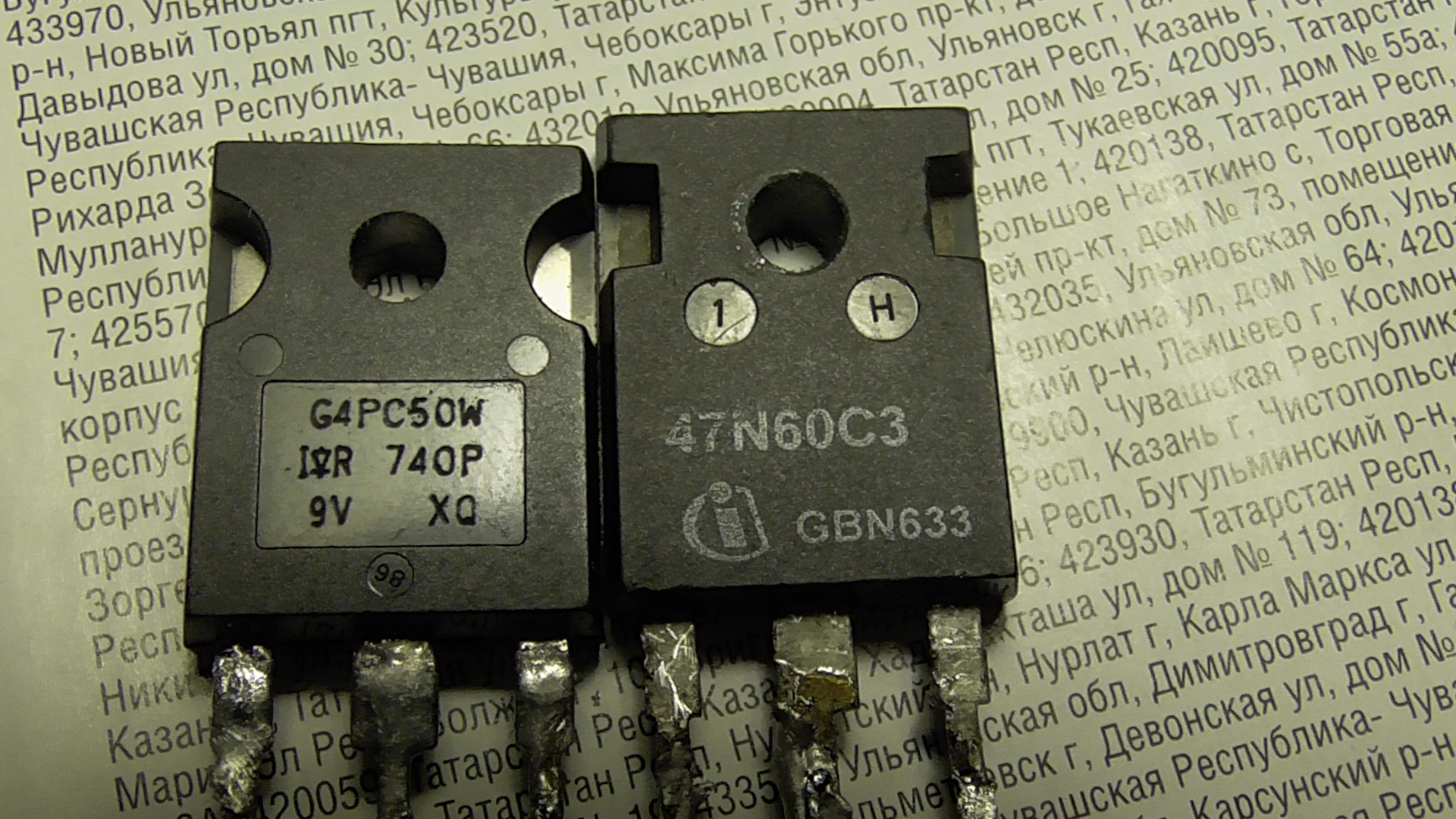

китаец прислал igbt IRG4PC50W типа бу (27ампер 600вольт номинал)
решил проверить что это за чудо igbt
пропустил ток 8.5ампер замерил падение напряжения=1.4в. получилось =165мОм сопротивление открытого канала(чето много думаю)
решил глянуть похожий мосфет SPW47N60C3 (47ампер 600вольт номинал)
при токе 9 ампер падение напряжения получилось 0.6 в что значит 66мОм сопротивление открытого канала (в даташите 70мОм) отлично. и греется в два раза меньше чем igbt
вопрос такой думал igbt меньше падение напряжения а тут так.это нормально или туфта китайская?
нужно знать открыть ли спор или добро китайцу дать.ато в даташите не могу разобраться)))
подскажите пожалуйста. и чем все таки Igbt предпочтительнее полевиков
