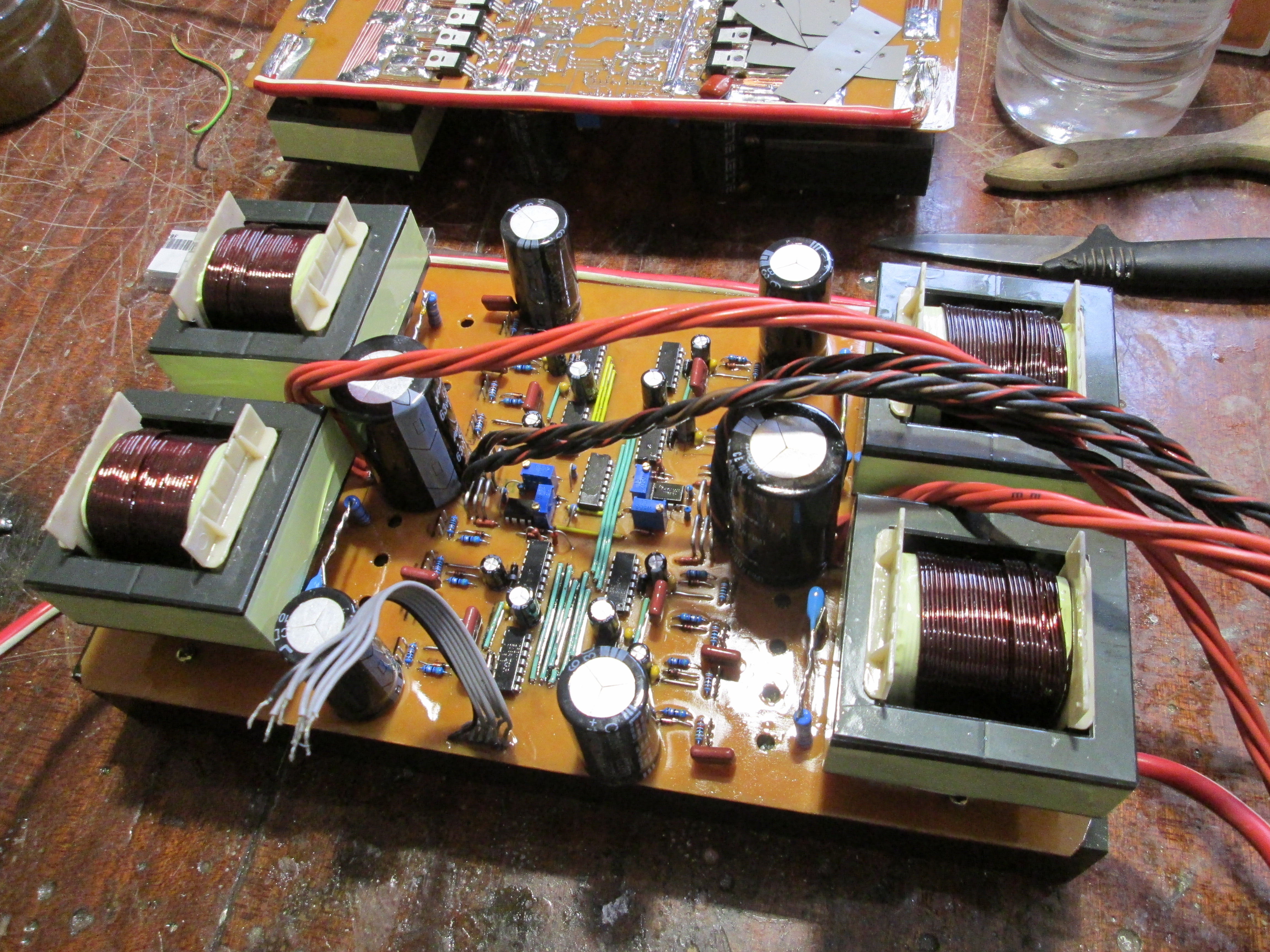

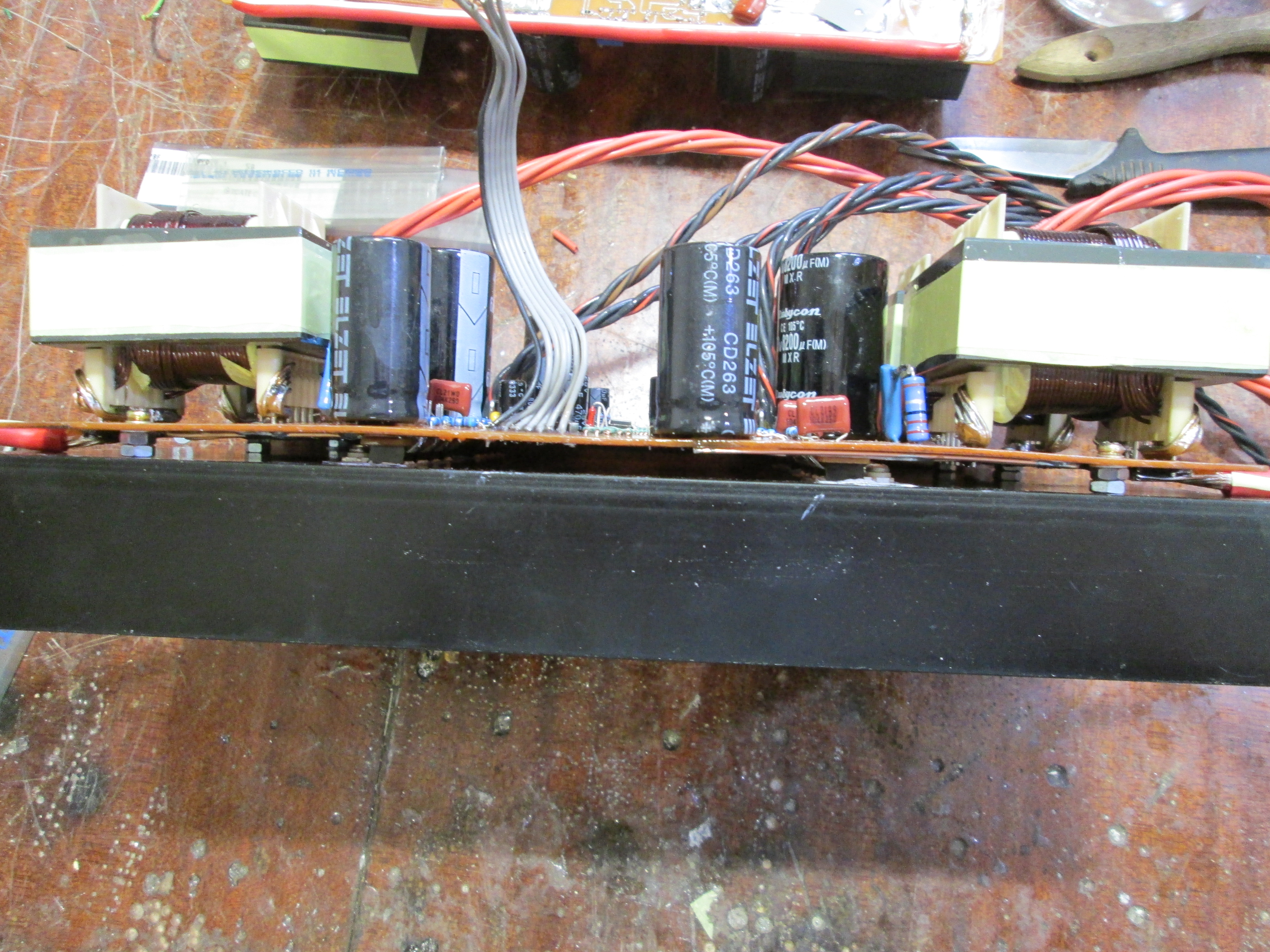

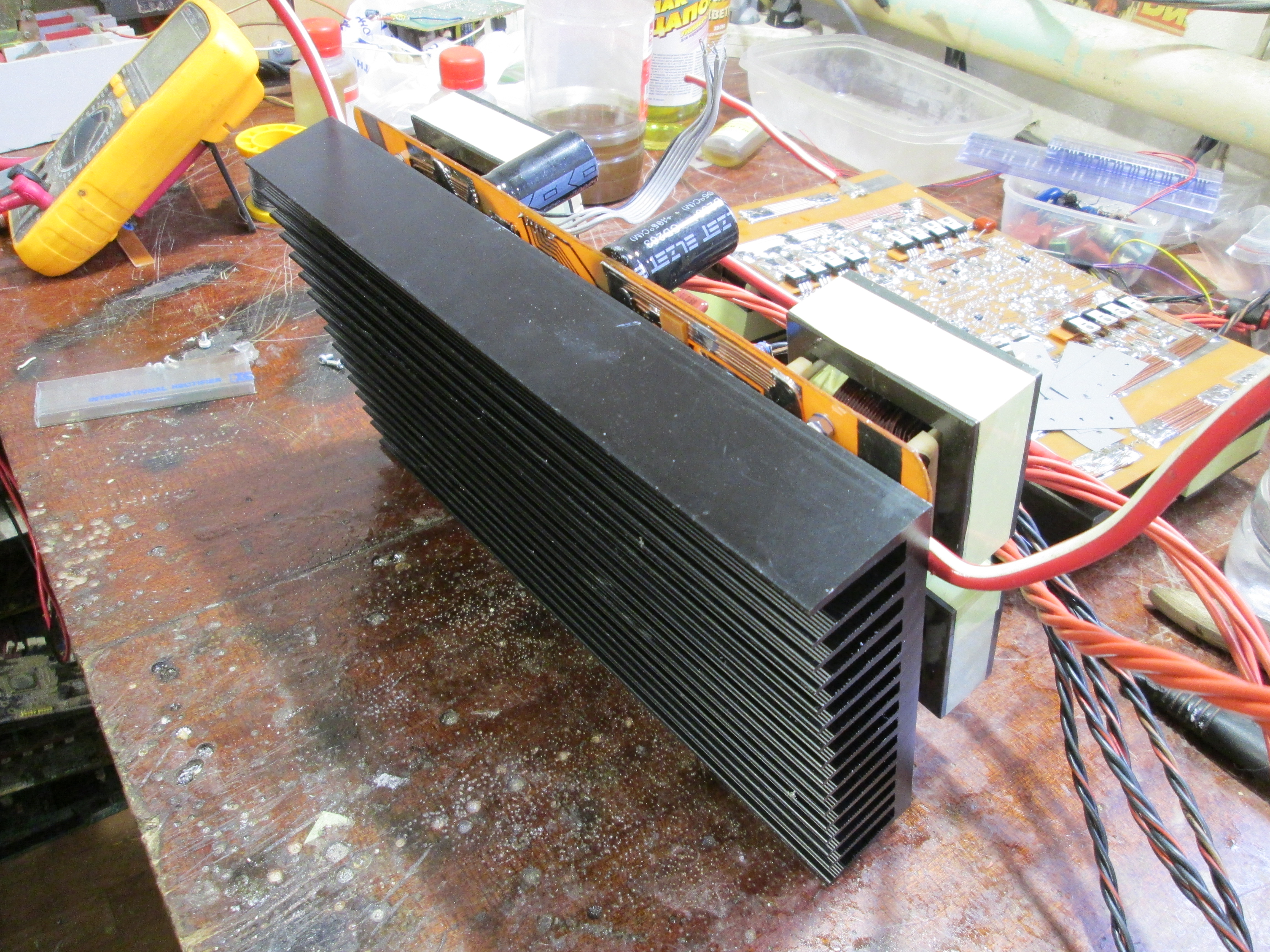

В 4кВтном инверторе стояло одно такое кольцо и на нем сделано 68 витков провода 1.2мм в диаметре....И он месяц проработал у меня 24ч/сутки и по 3кВт держал сплошь и рядом и грелся как утюг. теперь я понимаю на сколько они экономят....Ivantsov пишет: не даром китайцы ставят 1 кольцо на 1 кВт и то это на грани, им то пофиг )
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ivantsov пишет: не даром китайцы ставят 1 кольцо на 1 кВт и то это на грани, им то пофиг )
обратите внимание, что программа считает индуктивность с заданным вами током (т.е. индуктивнрсть без тока, по замерам прибора будет выше, это нписано и в проге )
Чтобы получить необходимую вам индуктивность 3,3 и узнать количество витков и длину провода - ставьте ток 0,1А
а сечение (количество проводов) высчитывайте сами
на этих двух, для 10а можно намотать 58 витков в 4 жилы диам. 1мм (чуть больше 6м провода), получите примерно 1,8мГн (пишите инд 520мкГн)
на четырех вместе - пишите инд. 1050мкГн, ток 10А получите инд.без тока (то, что покажет тестер) 3,5мГн тоже 58 витков
можно сделать последовательно 2 дросселя по 1,8мГн - 2 кольца 58витков + потом еще также, как приедут, а пока посмотреть как работает на 1,8мГн
После намотки индуктивность дросселя по замерам прибора совпадает с расчетами программы (то, что без тока), проверено на практике.
На счет правильности расчета порога входа в насыщение, ничего сказать не могу (может и есть еще некий запас), но, как мне кажется, лучше добавить лишних колец, чем менять сгоревшие от этого транзисторы.
ну вот только через несколько лет исследований только открыли что китайцы не выдают требуемые параметры. Сердечника там в несколько раз меньше чем надо поэтому индуктивность в разы падает под нагрузкой. А так как защита в китайской схеме работает лишь часть периода, то прибор будет выходить из строя из-за слишком быстрого изменения тока на периоде.
Это следствие применения неправильной цепи измерения тока. А также отсутствия информации о работе всего инвертора у контроллера вторичной части. На этой микросхеме лучше чем китайцы не сделать, есть принципиальные просчеты. и если у китайцев работает плохо, то у повторителей их схем будет работать только хуже
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ток в дросселе такой же как и на выходе 220 (ну малую-малость больше - часть идет на конденсатор)
ток с "шима" идет в дроссель-в др. возникает Магнитный "Поток"- М.П.-создает ток в проводе дросселя, таким образом происходит сглаживание шима
ток в др. не может быть меньше потребляемого тока нагрузкой
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Cудя по Рассчет фильтра инвертора ток нагрузки это векторное сложение тока катушки и конденсатора.Ivantsov пишет: ток в др. не может быть меньше потребляемого тока нагрузкой
Выходит ток дросселя меньше тока нагрузки.
С другой стороны если транзисторы работают в режиме ключа, то на катушку подается в моем случае 380-470вольт, а на выходе 220Вольт, энергия в фильтре практически не выделяется, значит вся идет в нагрузку - грубо говоря понижающий DC-DC преобразователь. И при токе 18А*220=3926Вт средние токи через дроссель от 10.3 до 8.4А
