Инвертор синус 50 Гц своими руками

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9968
Спасибо сказали ДЕнис, vladmir67, naiclub, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад 9 года 10 мес. назад от Angelus.
Angelus
Новый участник
Новый участник
Сообщений: 6
Больше
Инвертор синус 50 Гц своими руками #9989

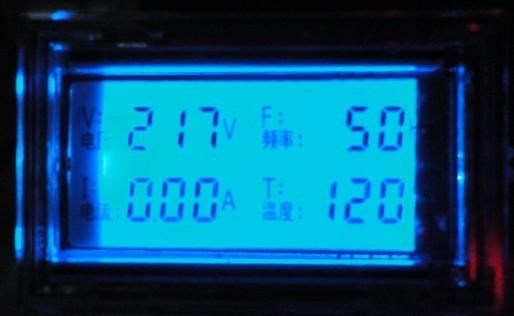

Вы не пробовали, для индикации использовать LCD который прямо подключается модулю синуса?
Такие продаются в комплекте с модулями,

ВНИМАНИЕ: Спойлер! [ Нажмите, чтобы развернуть ]


только мне на дисплее китайские символы не понравились(
Вложения:
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9990
нет не пробовал так как его нету))
он в трансформаторной схеме ток будет врать
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #10006

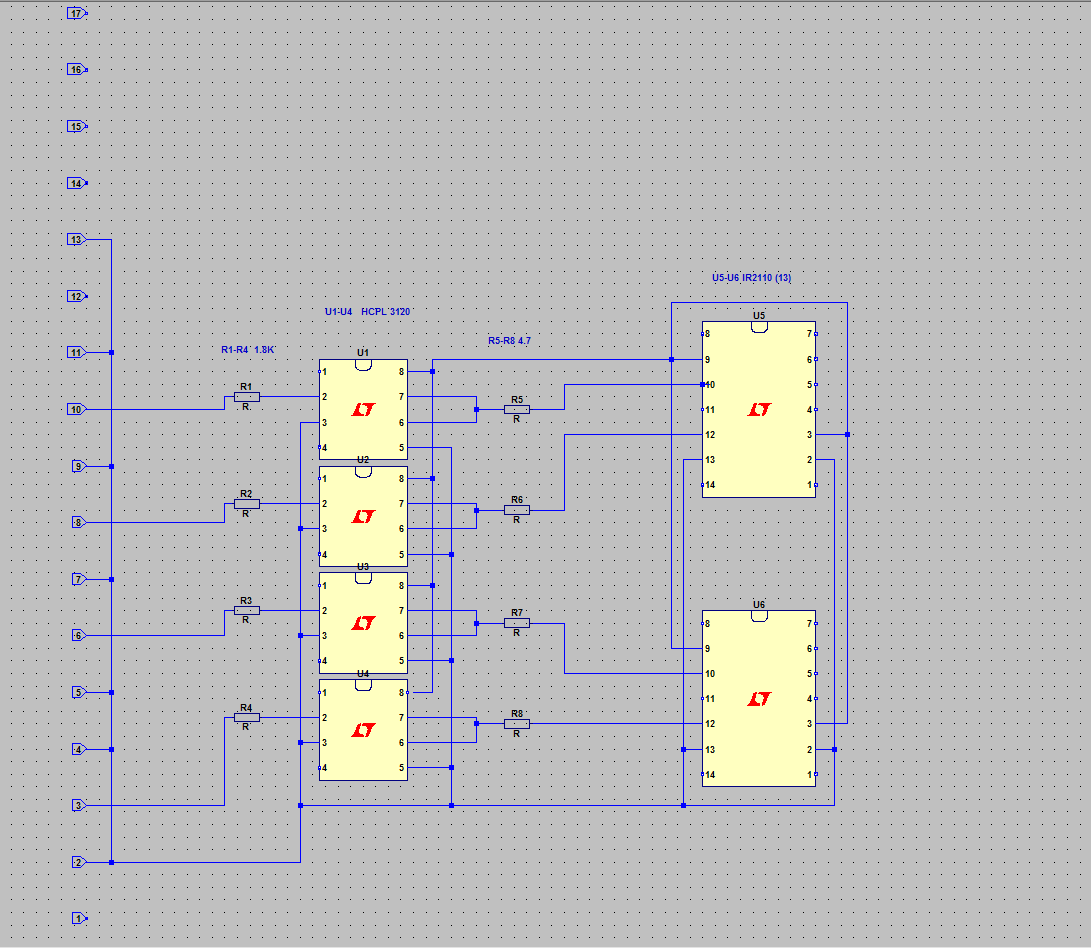

как смог так нарисовал опторазвязку строго не судите)))
Вложения:
Спасибо сказали SergeiNSK, DelCJ, naiclub, MerTV, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #10009

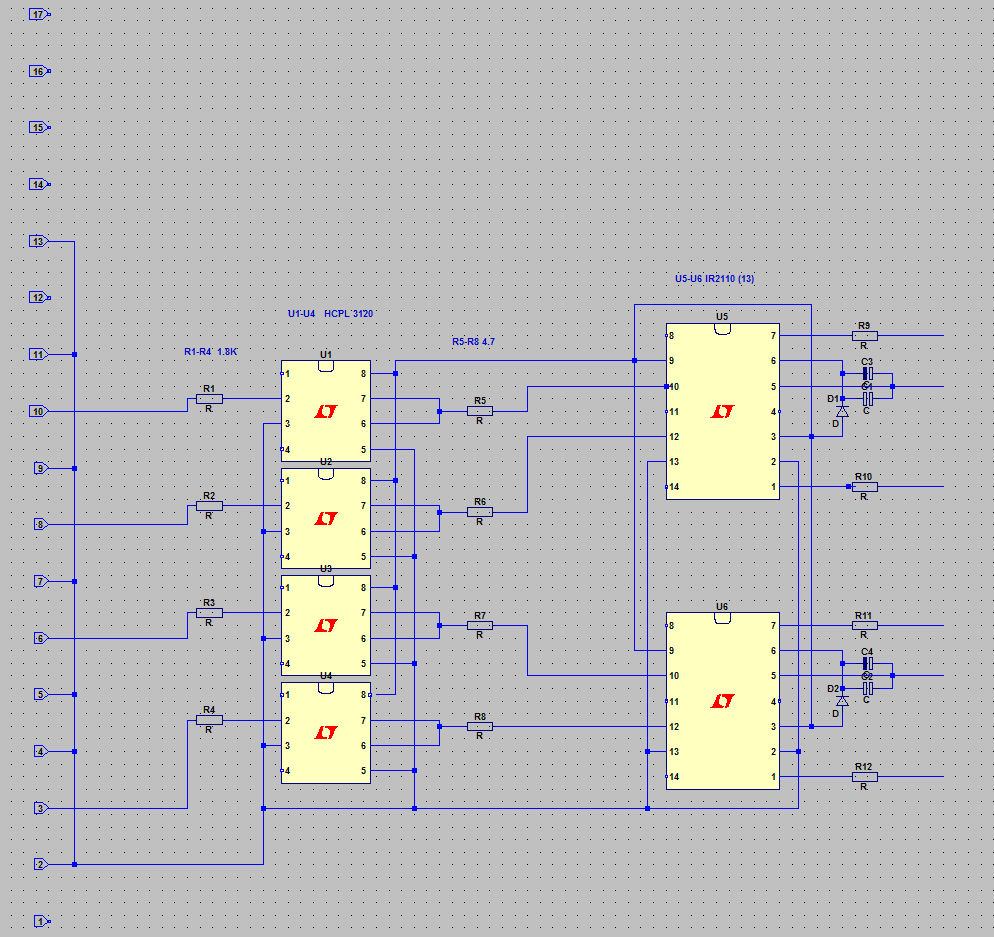

немного дорисовал


Вложения:
Спасибо сказали bogdan68, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
zeleniy
Давно я тут
Давно я тут
Сообщений: 110
Больше
Инвертор синус 50 Гц своими руками #10090
чето я не возьму в толк а для чего оптика? Когда все равно та и другая цепь с общим проводом соединяется.Используеш бустрепный драйвер, вот вместо него бы их всунуть и сделать отдельный dc-dc преобразователь с нексолькими независимыми выходами.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #10092
то что общая шина это не так страшно))
оптика тут сохранит проц при пробое ключей
делать отдельное питание для каждого ключа тут ни к чему зачем лишние навороты и удорожания
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #10109
Вот даташит на русском EG8010

Вложенный файл:

Имя файла: 1.perevodEG8010.pdf
Размер файла:2,615 KB
Вложения:
Спасибо сказали Foreigner, VictorNsk, naiclub, AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
with
Живу я здесь
Живу я здесь
Сообщений: 453
Больше
Инвертор синус 50 Гц своими руками #10114
Дмитрий, с драйверами перемудрили..
Если показанный драйвер предполагается использовать в качестве силовой дрыгалки на 50Гц, тогда выходные полевые каскады включены с ошибкой - это общая точка между нижним и верхним мостом.. У вас к полевым парам M12 - M4, М16 -М8 будет прикладываться все сетевое напряжение ( 310В ) .. ну и фейерверк гарантирован.
Второе - схема избыточна. Либо оптика 3120 в паре с мостовыми полевыми каскадами, либо голые дрыгалки 2110. 2110 в купе с мостовыми каскадами работать не будет. Далее, сама 2110 на частотах ниже 1КГц не самый лучший вариант, ибо придется значительно увеличиваться бутстрепную емкость с которой питается верхнее плечо драйвера. На низких частотах пидеранс этой емкости стремится в "бескрайнюю бесконечность", в результате затвор верхнего силового ключа будет в свободном плаванье - это не есть гуд. Тем более если вы собираетесь качать киловатТыы .. да еще и в виде реактивной нагрузки.

От себя, могу посоветовать поглядеть в сторону оформления мостов в сварочных инверторах.

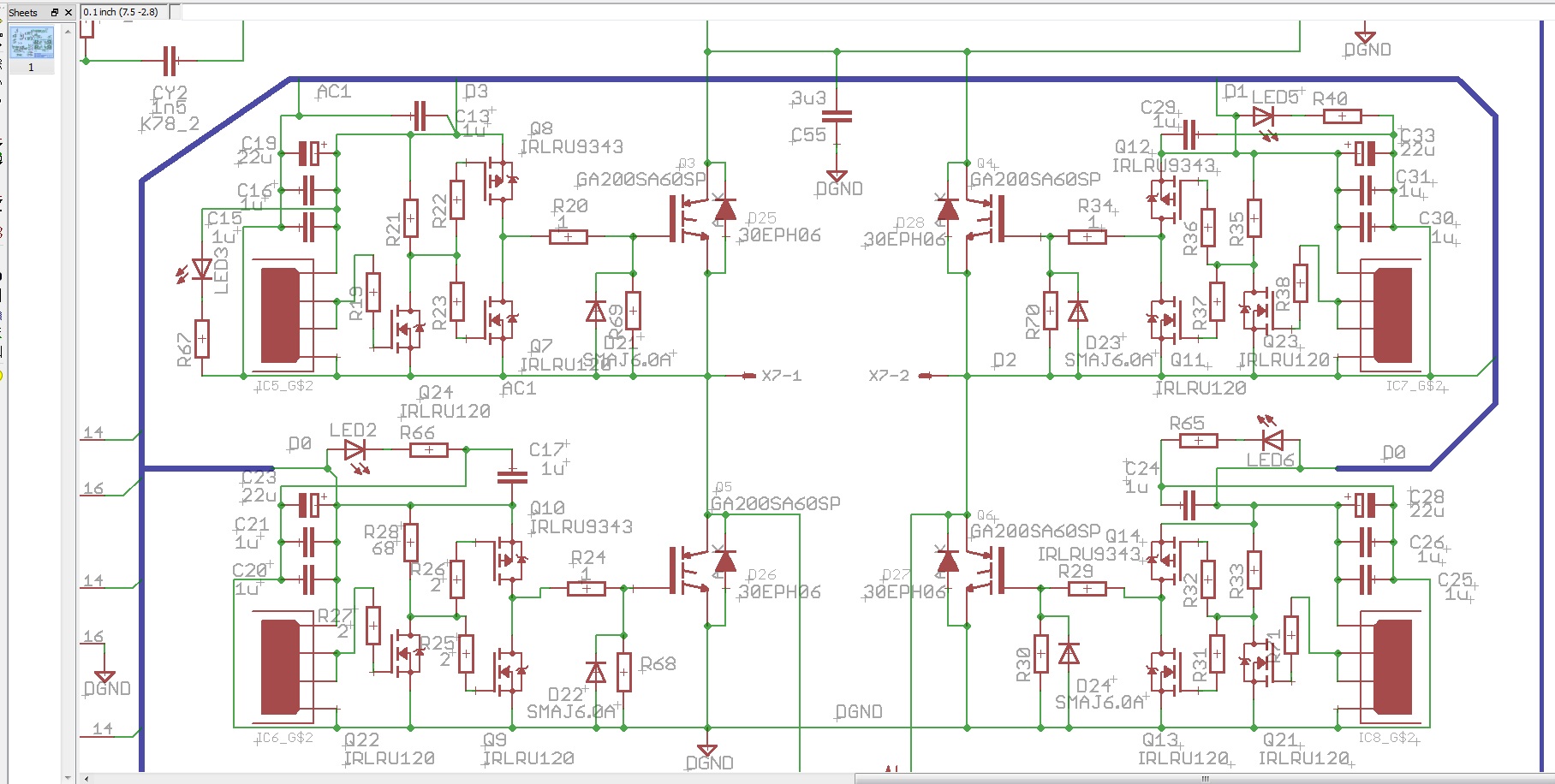

Вот пример реализации мостового инвертора на 230А, который используется в сварочном аппарате разработанном нашей фирмой. IC6-IC8 это оптика TLP250 ( работать с 3120 не советую, она чувствительна к статическим брызгам). Для питания плечей используется 3 DC/DC конвертора на 3Вт. Один на нижние два плеча. и по одному на верхние.
Вам вполне бы подошло что нибудь из серии TMV-EN, Дату ниже.

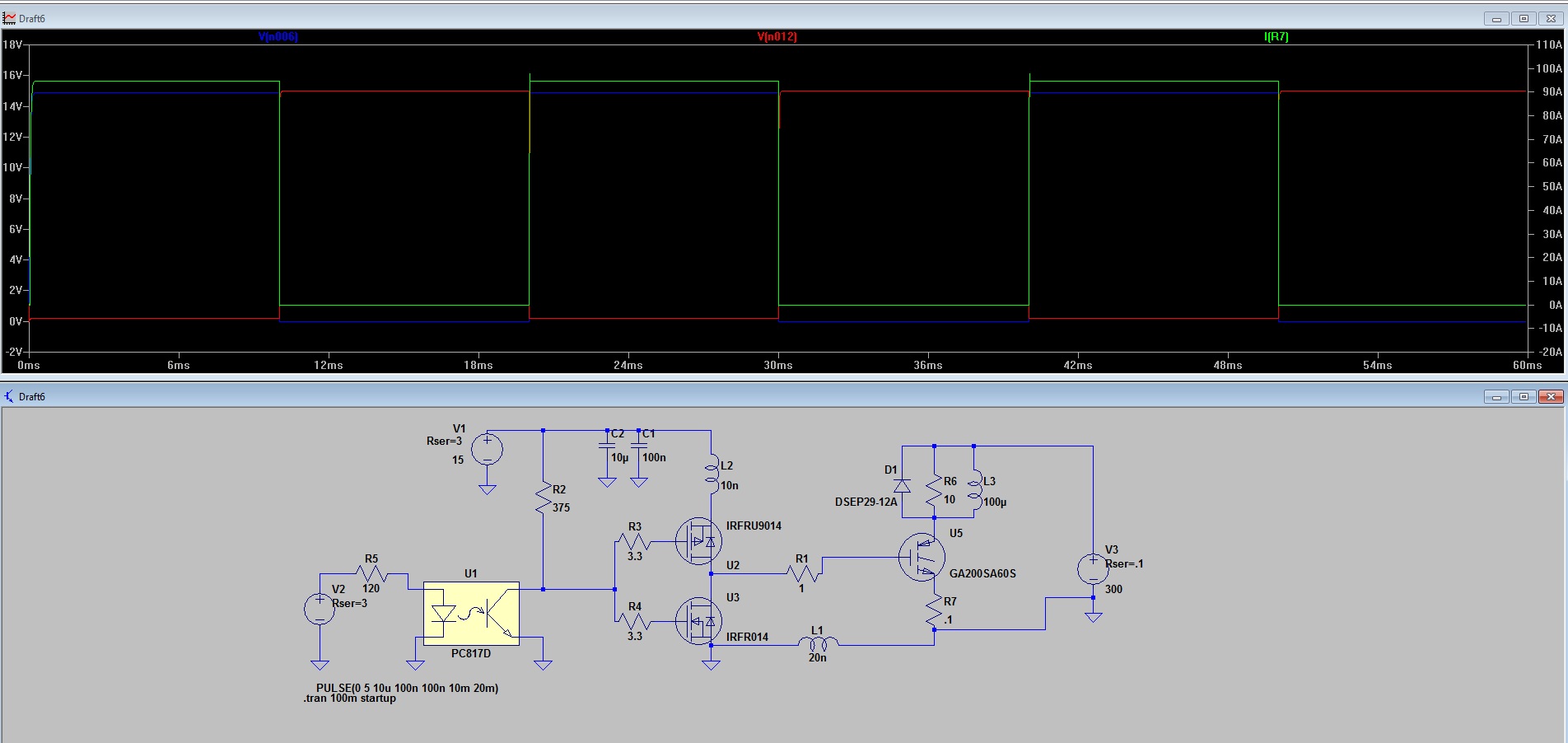

При желании можно развязку вообще на народной оптике собрать (PC817), вот по такой схеме.



Примерно так.

Тело очищается водой, разум знанием, а душа слезами.
Вложения:
Спасибо сказали nik_V

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 10 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #10115
та схема что я выше выложил не просто на бумаге нарисована а собрана и работант в железе
по скорости работы 2110 вы ошибаетесь все прекрасно отрабатывае с бустрепом кондеов вполне хватает
посмотрите даташит на EG8010 там тоже стоит 2110 или есть экземпляры на 2113
