Инвертор синус 50 Гц своими руками #9655
прям с языка снял))) Кпд будет зависеть от потерь на нагрев


Абсолютно верно про КПД
нагрев это и есть потери!
у меня при нагрузке в 2-3 киловатта нет принудительного охлаждения ничего не греется

про шим на двух плечах кпд будет немного пониже ИМХО
Спасибо сказали RealStrannik

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9657

Bronepoezd пишет:

Эталон+ пишет: Самый худший результат у меня был 84%

а как вы считаете кпд?


я так думаю что и как все)))
входное потребление и выход

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад 9 года 2 мес. назад от Эталон+.
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9667

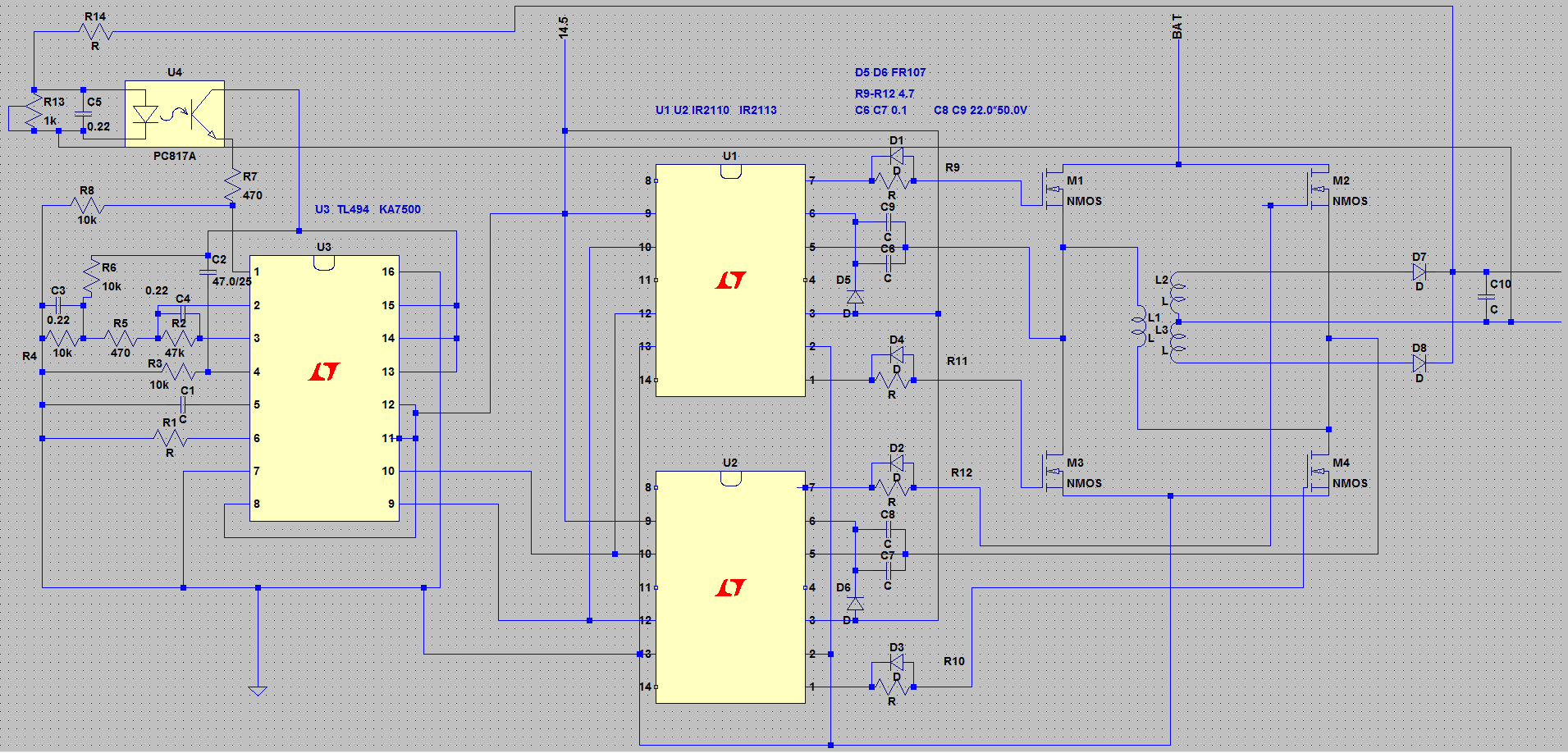

как смог нарисовал схему DC-DC
это схема не моя!
работает отлично проверенно!
Вложения:
Спасибо сказали DIMART, Splyaka, nikos, slayzer, niklost, vladmir67

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
evum
Новый участник
Новый участник
Сообщений: 7
Больше
Инвертор синус 50 Гц своими руками #9709
хе! сварочный инвертор! ))) чистой воды. Надо б один сварочник перемотать транс и посмотреть...внатуре !))) спасибо за подсказу

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9773
Та часть схемы что показана выше была взята вот отсюда


Вложенный файл:

Имя файла: h40d0e84.doc
Размер файла:7,449 KB
Вложения:
Спасибо сказали Splyaka, nikos, vladmir67, Serg4

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Splyaka
Осваиваюсь на форуме
Осваиваюсь на форуме
Сообщений: 36
Больше
Инвертор синус 50 Гц своими руками #9901
Дмитрий подскажите, может сталкивались вот с чем:
Приехала из Китая плата на EG8010. Начал ее тестировать и обнаружил, что защита по току и перегреву отрабатывает отлично, но вот относительно обратной связи не понятно, в даташите написано, что если ножку VEB посадить на землю, то должна срабатывать защита по понижению питания (читата: Because pin VFB is grounded, undervoltage protection is going to turn on in 3 seconds. Test1~Test 4 will all shut down; LED blinks four times, off for 2 seconds and keep cycling. When EGS002 is connected to the power supply again, user can observe waveforms for another 3 seconds). а у меня светодиод горит нормально и синус на выходе тестовой платы есть. На рабочую плату включать боюсь. Решил поинтересоваться на форуме

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9926
Еще немного по инвертору

Спасибо сказали lari, valera28, Splyaka, Angelus, avu2015, nikos, vladmir67

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Angelus
Новый участник
Новый участник
Сообщений: 6
Больше
Инвертор синус 50 Гц своими руками #9934
Сколько потребляет схема управления?
При 60 Вольт, ток в "импульснике" в первичной цепи, должен увеличится соответственно, по сравнению с питанием от 220. Как при этом чувствует себя ключ в первичной цепи или микросхема ШИМ?
Спасибо сказали vbn100

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9938

Splyaka пишет: Дмитрий подскажите, может сталкивались вот с чем:
Приехала из Китая плата на EG8010. Начал ее тестировать и обнаружил, что защита по току и перегреву отрабатывает отлично, но вот относительно обратной связи не понятно, в даташите написано, что если ножку VEB посадить на землю, то должна срабатывать защита по понижению питания (читата: Because pin VFB is grounded, undervoltage protection is going to turn on in 3 seconds. Test1~Test 4 will all shut down; LED blinks four times, off for 2 seconds and keep cycling. When EGS002 is connected to the power supply again, user can observe waveforms for another 3 seconds). а у меня светодиод горит нормально и синус на выходе тестовой платы есть. На рабочую плату включать боюсь. Решил поинтересоваться на форуме




Да на некоторых платах такое бывает в них другая прошивка они не реагируют на пониженное напряжение это платы более ранней версии.
Спасибо сказали AndreyVK431

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

9 года 3 мес. назад
Эталон+
Модератор
Модератор
Сообщений: 1255
Больше
Автор темы
Инвертор синус 50 Гц своими руками #9939

Angelus пишет: Сколько потребляет схема управления?
При 60 Вольт, ток в "импульснике" в первичной цепи, должен увеличится соответственно, по сравнению с питанием от 220. Как при этом чувствует себя ключ в первичной цепи или микросхема ШИМ?


вся управлялка потребляет милиампер 50-70
блок питания прекрасно себя чувствует :)
