Инвертор синус 50 Гц своими руками
Попробовал реализовать предложенную кем-то тут идею. Запитать DC-AC инвертор от сети.
Запараллелил выход DC-DC инвертора с сетевым диодным мостом.
При питании только от сети:
Без сильной нагрузки напряжение на выходе держится в районе 220Вольт.
При нагрузке 1.2кВт напряжение проседает до 209Вольт
При нагрузке 2.3кВт напряжение проседает до 190Вольт
При питании от сети и от DC-DC одновременно:
Напряджение не проседает, и при посадке напряжения на аккумуляторах нагрузка плавно переключается с DC-DC на сеть.. Т.е ток, потребляемый с сети плавно увеличивается в зависимости от разряда батарей.
Возникла идея подключить выпрямитель к 3хфазной сети с тиристорным регулятором напряжения
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
на кампораторе опорное напряжение 0.65в, при привышении напряжения с токового шунта больше 0.65в
выход кампоратора отключает драйвер.Также напряжение с токового шунта идёт на IFB,
при напряжения с токового шунта больше 0.5в в течении 0.6секунды платка уходит в защиту по току.
Логика в кратце такая, что перегрузка что кз:
при перегрузке напряжение с шунта идёт на кампоратор и на IFB, компоратор посредством отключения драйвера
ограничивает ток инвертора при этом с токового шунта идёт 0.65в, проц при привышении порога IFB 0.5в начинает
отсчёт времени перегрузки и как пройдёт 0.6секунды вырубает генерацию и сигнализирует о перегрузке.
Также Дмитрий отмечал что в некоторых случаях проц от перегрузки уходит в защиту от пониженного напряжения,
пологаю это связано с тем что при перегрузке форма синусоиды подрезаеться и проц когда анализирует
выходное напряжение определяет что оно пониженное, про это Дмитрий наверное может пояснить.
В принцепе можно и с выхода компоратора завести на вход IFB работает, Дмитрий проверил работает!
то что процессор теряет способность измерять ток это да, но это впринципе надо только для экранчика
но он отоброжает только до 4А что для инвертора на киловат годиться, только выход с кампоратора не на прямую
а через фильтр надо резистор и кондёр на землю, Дмитрий ролике показывал, чтоб АЦП нормально работало.
Проверте у себя опорное напряжение на кампораторе возможно заместо 0.65в у вас 1.25в
поэтому платка не уходит в защиту.
SPWMEN обычно на платках не используеться, он сразу гасит генерацию, у меня например на SPWMEN
заведена защита тригерная, но тригерная защита мне не очень понравилась, я её отрегулировал на свой самый мощьный инструмент, это перфоратор 900ватт, так вот перфоратор пускает, есть ещё зарядное устройство
сделаное из компового блока питания, если сначало его воткнуть в инвертор а потом включить то норм,
а если воткнуть во включеном состоянии то инвертор иногда уходит а защиту.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Не подскажите ещё такой момент по плате на ПИКе купленной в поднебесной.
Она нарезает с частотой 50Гц или 60Гц. Перемычек вроде бы нет.
Вы имели дело и с платой ПИК и EG какой отдаёте предпочтение?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Эталон+ пишет: что по мне так EG лучше
Вы на ПИКе имели дело?
Здесь если отталкиваться от кварца , на ПИКе получается 16MIPS у ЕГ будет 12MIPS.
Это только тех. сторона дальше как художник нарисует прогу.
Я привязан в данном случае к ПИКу , так как плата разведена под него , ну если будут веские аргументы (хотя есть в плане что можно многое менять перемычками) придётся проводками лепить.
Да у вас на рисунке я бы пролудил полностью всё добавочные жилы.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Спасибо, получается, что если ставить ту перемычку, то 0.6 сек уже отрабатывать не будет, ИРки будут гаситься мгновенно, а проц только начнет отсчет.MegaVolt пишет: .Также напряжение с токового шунта идёт на IFB,
при напряжения с токового шунта больше 0.5в в течении 0.6секунды платка уходит в защиту по току.
По поводу защиты от пониженного напряжения, пока не разобрался, но продавцы часто спрашивают какую плату высылать с этой защитой или без нее.
По поводу шунта - пока не разобрался, по резисторам должно получаться 0.65 вольт, проверял, считал, стоят правильные. Надо будет измерить тестером, что там в реале.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Те, что я заказывал были 50герцевые, но, похоже, у них есть и 60герцевые варианты.WOWYS пишет: CIV1
Не подскажите ещё такой момент по плате на ПИКе купленной в поднебесной.
Она нарезает с частотой 50Гц или 60Гц. Перемычек вроде бы нет.
Вы имели дело и с платой ПИК и EG какой отдаёте предпочтение?
Предпочтения,
По качеству работы отдаю на ПИК, из штук 8 плат просшедших через мои руки только у одной были глюки. У EG из 4х плат ни одной 100% рабочей небыло, везде что-то то ли не отрабатывает, то ли резисторы не те запаяны и т.п. И защита IFB по перегрузке у ПИК отрабатывает за 3 сек вместо 0.6 сек у EG, пик - реже отключается при пусковых токах двигателей.
По удобству использования, конечно EG, на нее есть документация и на ней куча перемычек, которыми хоть и мало чего, но все же менять немного можно.
PS они взаимозаменяемы, одну вытащил - ругую вставил (возможно катушку фильтра под EG надо большую, не смог замерять пока частоту на которой ПИК режет синус). На Пик последней модификации то же добавили контроль температуры и управление вентилятором. А так же добавили, как я понял, синхронизацию по переменному напряжению.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Фото платы на PIC покажите. Наличие стираемой и закрытой прошивки и электролитов вас не смущает?Civ1 пишет: По качеству работы отдаю на ПИК, из штук 8 плат просшедших через мои руки только у одной были глюки.
Может там счётчик запусков заложен (заподлянка) с похоронными звуками "БАХа" через N раз, чтоб доходы не падали?
В нормальных EGS002 кажется нет прошивки (нестираемая ПЗУ скорее всего) и алюминиевых кондёров с жидким электролитом, а только проблемы с совместимостью с LCD (A/B/C/D версии чипов). У меня все 3 платы работали. И 1 экранчик из 2х.
Но лучше их брать в офиц. магазине фирмы на таобао, ссылка после даташитов на сайте egmicro.com.

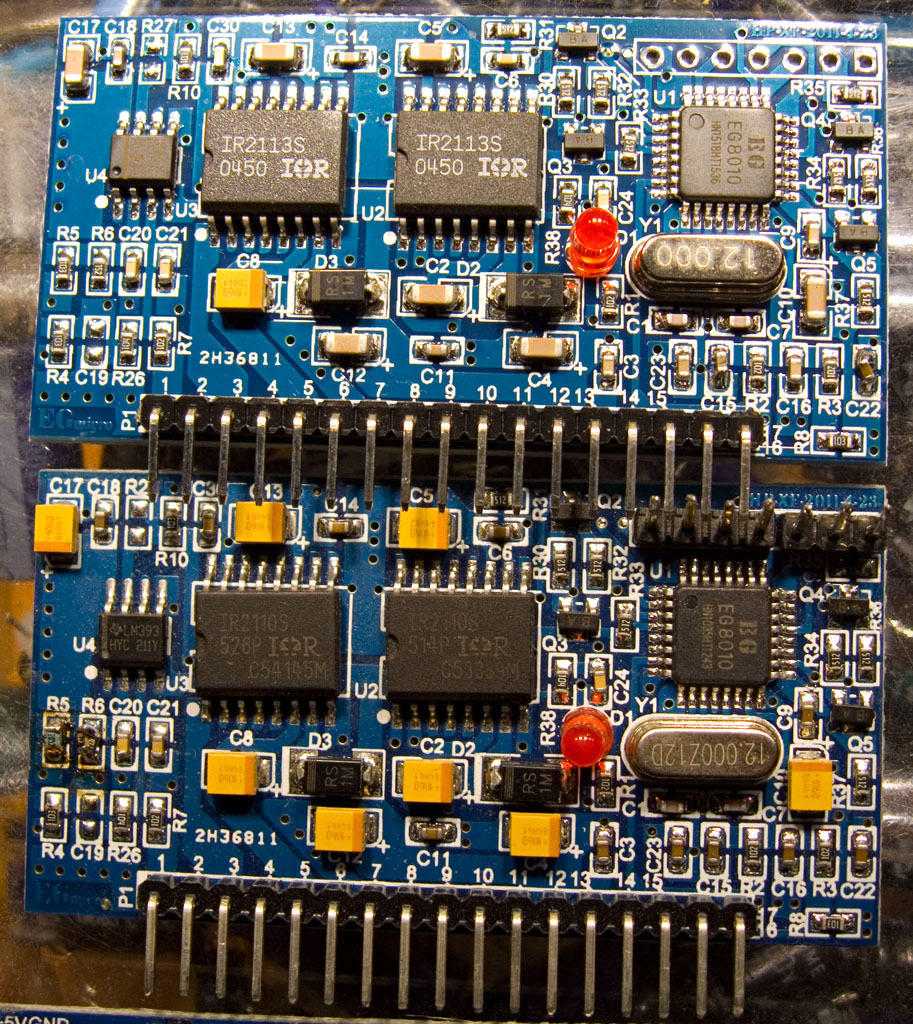

- см. кол-во электролитов
Сравните с неоригинальными платами сборки не egmicro:
kostyanoysa.ru/?p=451 (чайники клюнут на то, что там переключатели вместо паек, но срок службы укорочен)
Хвалебная статья проплачена продавцом с алиэкспресса, критику автор блога стирает.
Эти перемычки 1 раз в жизни запаять надо.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
someuser пишет:
Фото платы на PIC покажите. Наличие стираемой и закрытой прошивки и электролитов вас не смущает?Civ1 пишет: По качеству работы отдаю на ПИК, из штук 8 плат просшедших через мои руки только у одной были глюки.
Может там счётчик запусков заложен (заподлянка) с похоронными звуками "БАХа" через N раз, чтоб доходы не падали?
В нормальных EGS002 кажется нет прошивки (нестираемая ПЗУ скорее всего) и алюминиевых кондёров с жидким электролитом, а только проблемы с совместимостью с LCD (A/B/C/D версии чипов). У меня все 3 платы работали. И 1 экранчик из 2х.
Но лучше их брать в офиц. магазине фирмы на таобао, ссылка после даташитов на сайте egmicro.com.
Прошивка лоченная скорее всего даже читать не собираюсь, так как знаю как китайцы оберегают свои авторские права.
Счётчиков думаю нет . По поводу ЕГ проц может быть заказной с прошивкой и более тормозной чем ПИК.
Селлер этих плат тоже ничего сказать по ним не может , говорит что он не профессионал.
На защиту особо не возлогайте надежд ,в процессоре там её нет , защита только от компоратора 393.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Процессор моргает светодиодом сколько-то раз и делает попытки перезапуска после токовых перегрузок. Ещё с АЦП выводит величину тока на экранчик.WOWYS пишет: На защиту особо не возлогайте надежд ,в процессоре там её нет , защита только от компоратора 393.
Основная защита в EGS002 скоростная, аппаратная и независающая - компаратор вырубает драйверы через их вход SD.
Вторая половина LM393 не используется по-моему.
