Хорошо, дальше что ? На что эта индуктивность будет влиять ? Будут больше пульсации напряжения ? на сколько больше они будут ? Будут они проблемой для 1200вольтовых ключей ?Efisher пишет: Каждый милиметр провода-это индуктивность.Что бы собирать такие вещи,надо хотя бы знать основы силовой электроники.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Ок, послушаюсь ваших советов, переставлю конденсаторы на плату, только в таком случае, прийдется выкинуть зашиту от КЗ на полевикеEfisher пишет: Да,будут.Тем более 1200 вольтовым ключам,там нечего делать.
На счет 1200Вольт, не вижу никаких проблем, запас лишним не будет, учитывая, что у меня до 500 вольт входное напряжения может допрыгивать.
дидтайм посчитал, выходит почти 480н, потому 500 установленных сейчас - на пределе, подниму до 1000нсек, наверное.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
По даташиту при токе в 25А падение, примерно, 1.4ВольтаEfisher пишет: 2,2 вольта падение эмитер-колектор.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Из хорошего, нагружал до примерно 3300-3400Вт, за 20 секунд радиатор становится таким, что руке горчо. При этом воздух выходит холодный - надо поднимать ребристость..
Радиатора хватает примерно на 800Вт- 1КВт .
Из плохого, не поймал защиты по току. Как бы детали шли для платы 2кВт, а при 3.4 ничего не отключается.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Civ1 пишет: Сделал пробный запуск под нагрузкой.
Из хорошего, нагружал до примерно 3300-3400Вт, за 20 секунд радиатор становится таким, что руке горчо. При этом воздух выходит холодный - надо поднимать ребристость..
Радиатора хватает примерно на 800Вт- 1КВт .
Из плохого, не поймал защиты по току. Как бы детали шли для платы 2кВт, а при 3.4 ничего не отключается.
Civ1 для 3300-3400Вт радиатор как бы слабоватенький, если только для испытаний и то от перегрева ключики могут вылететь, жалко будет. А что за вентиляторы у вас такие что горят - поди на али экспресс брали? Хотя с точки зрения экономии электроэнергии лучше хороший радиатор поставьте, это будет надёжнее. Civ1 а защиту по какому принципу делали (что за схемка?).
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Радиатора у меня тут нигде нет, есть только всякие уголки в строительном магазине, вот их и пилю...bass пишет:
Civ1 для 3300-3400Вт радиатор как бы слабоватенький, если только для испытаний и то от перегрева ключики могут вылететь, жалко будет. А что за вентиляторы у вас такие что горят - поди на али экспресс брали? Хотя с точки зрения экономии электроэнергии лучше хороший радиатор поставьте, это будет надёжнее. Civ1 а защиту по какому принципу делали (что за схемка?).Civ1 пишет: Сделал пробный запуск под нагрузкой.
Вентиляторы брал на Али самые дешевые по два доллара.
Защита не срабатывает та, что в ЕGшке - по токовому шунту.

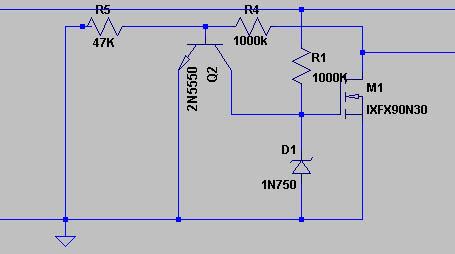

А еще я ставил после конденсаторов Полевик вот по такой схеме
Но меня тут раскритиковали, что провода к кондерам большие, перенес его до конденсаторов, теперь инвертер запускаю с предварительной ручной зарядкой кондеров иначе защита срабатывает.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Civ1 пишет: Защита не срабатывает та, что в ЕGшке - по токовому шунту.
Как вариант проверьте номиналы резисторов в обвязке lm393 в сравнении с Datasheet
