Инвертор синус 50 Гц своими руками

Yuriy пишет: Запускаю, начинаю резистором подстраивать выходное напряжение, после 148 вольт начинает накаляться лампочка, при 160 горит очень хорошо
После лампочки поставь электролит . кондер на 10-30 мкф.

Спасибо за подсказку, поставил 5мкф, зажигание лампочек сдвинулось с 148 до примерно 228 вольт.
1) Измерил ток, схема на ХХ берет 0.026А вне зависимости от напряжения. То-есть примерно 10Вт, это нормально ?
2) Пробовал поднимать напряжение до 465 вольт (изменял от 290 до 465В), напряжение на выходе при ХХ падает на 4 вольта, судя по RMS тестеру.
3) Ключи ощутимо греются, радиатор через 20 мин работы градусов до 45 нагревается, EG подает сигнал на включение куллера.
4) Куллер крутнулся и сгорел, т.к на плату подается 15 вольт, а куллер 12 вольтовый,
5) Изменил дед тайм с 1500нс до 500нс - изменений в нагреве ключей не заметил.

Такс, спалил еще один вентилятор. Подозреваю, что это такое китайское качество, в этот раз, когда проверял его уже четко на 12 вольт, немного прижал ладонью, ну он и накрылся... Внутри стоит один контроллер EC277 с четырьмя ножками, нигде такой в продаже не нашел....
Поставил 3й вентилятор через 30 омный резистор.

Подал 485Вольт на DC-AC без лампочки, уже 30 мин полет нормальный, ток ХX 0.026А, на таком напряжении получается 485*0.026=12.6Вт, вентилятор включается примерно каждые 5 мин примерно на 1-2 минуты. То есть ключи греются до 45 градусов.
При 380 Вольт на входе, ток потребления 0.022А 380*0.022=8.4Вт

Что скажете, можно на него в таком виде пробовать нагрузку цеплять или нужно искать причину нагрева ключей ?

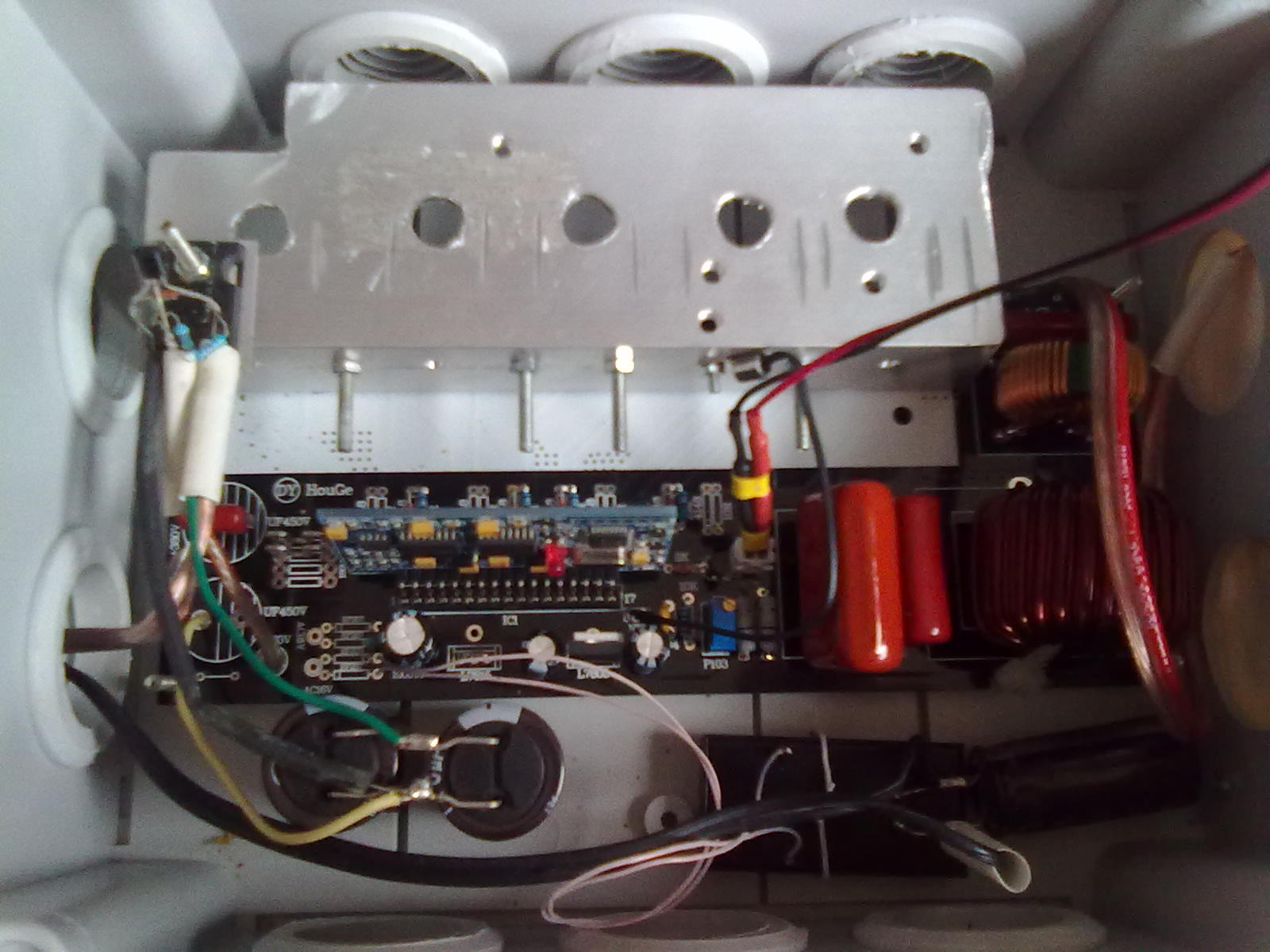

Вот что получилось .
Слева подходят провода от DC-DC модуля и питание EG от аккумуляторов. В крышке ящика куллер стоит.

Civ1 пишет: Что скажете, можно на него в таком виде пробовать нагрузку цеплять или нужно искать причину нагрева ключей ?

Если защита нормально настроена (Imax, UVLO), то можно всё.
Малый dead time 500нс может вылезти под нагрузкой "боком" на медленных IGBT, снимите осциллограммы.

Такие нежные кулеры я бы включил 2 последовательно, чтоб дольше служили.

Civ1 пишет: Вот что получилось

.
Слева подходят провода от DC-DC модуля и питание EG от аккумуляторов. В крышке ящика куллер стоит.

Пригрузиш будет БАХ

Эталон+ пишет: Пригрузиш будет БАХ

Провода длинные до толстых кондёров что ли?
А если ещё плёночный 1мкФ на плату поставить, в пустое место для электролита 450В?

Ещё резисторов датчика тока не видно, может они снизу запаяны.

Эталон+ пишет: Пригрузиш будет БАХ

Почему ?

выше почти ответили тебе
кондеры!

В инверторах 200 кВА делают низкоимпедансные DC шины из кондёров.

tok-shop.ru/tok-blog/diagnoz-ups-liebert/

Эталон+ пишет: выше почти ответили тебе
кондеры!

То есть длинные провода от кондеров, ок, а как это влияет на БАХ ? перенапряжение будет или что ?
