Инвертор синус 50 Гц своими руками
Спорить не берусь(не имею такой привычки),но вы не учитываете разность частот коммутации.Yuriy пишет:
ION пишет: Паразитная емкость перехода транзистора..И чем больше эта самая емкость,тем больше выделяется тепло на кристалле транзистора при коммутации..
С увеличением частоты коммутации,тепловыделения кристалла увеличиваются.
С учетом выше сказанного,можно сделать некоторые выводы относительно построения выходной силовой части формирования синуса
А именно,при нарезке синуса для уменьшения нагрева можно попробовать поставить в высокочастотную ее часть поставить IGBT транзисторы.
Таким образом,мы в разы должны уменьшить нагрев двух ключей,относительно ключей работающих в низкочастотном диапазоне.
(как идея)...
Плохая идея. на вскидку посчитаем потери на проводимость 10А тока. возмем транзистор spw47n60c потери на проводимость 10А*10А*0.07Ом = 7Вт.
и IGBT fgh40n60 10А*2В = 20Вт.
разница очевидна. врятли коммутационные потери в MOSFET превысят (если вообще превысят) коммутационные потери IGBT , в данному случае больше чем на 10Вт.
Опять же,идея стоит того что бы ее проверить!
Емкость перехода spw47n60c 6800pF
Емкость перехода fgh40n60 2100pF.
Однако....можно и проверить!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Достался мне smart UPS 700 APC. Проверял сегодня его, может кому-нибудь информация пригодится.
Максимальная мощность 450 ватт заявленная. 24 вольтовая система.
Аккумуляторы подзаряжает до 27,25 вольта максимум.
Выключается по пониженному напряжению разряда при 19 вольтах (я был удивлен).
Холостой ход 1 ампер, НЧ транс внутри. На х.х. от сети транс на вскидку градусов 40. Мост, по 3 ключа 50 амперных в плече.
Синус чистый, не "волосатый", чище чем в сети. До этого достался безимянный киловаттный юпиэс тоже с типа чистым синусом, но у него синус был брутальным бородатым).
Мои познания не велики в этом деле, тут спор был по поводу момента отключения сети и включения UPS, и промелькнуло утверждение что UPS с нуля начинает резать, однако я несколько раз пробовал обрывать сеть, на осциллографе нисколько не дергается. Хотя это никакой не показатель.
В сравнении с другими UPS этот очень понравился, кроме, конечно, холостого хода.
У кого какое мнение, если токовый транс обойти в нем, получится ли запустить с него холодильник?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

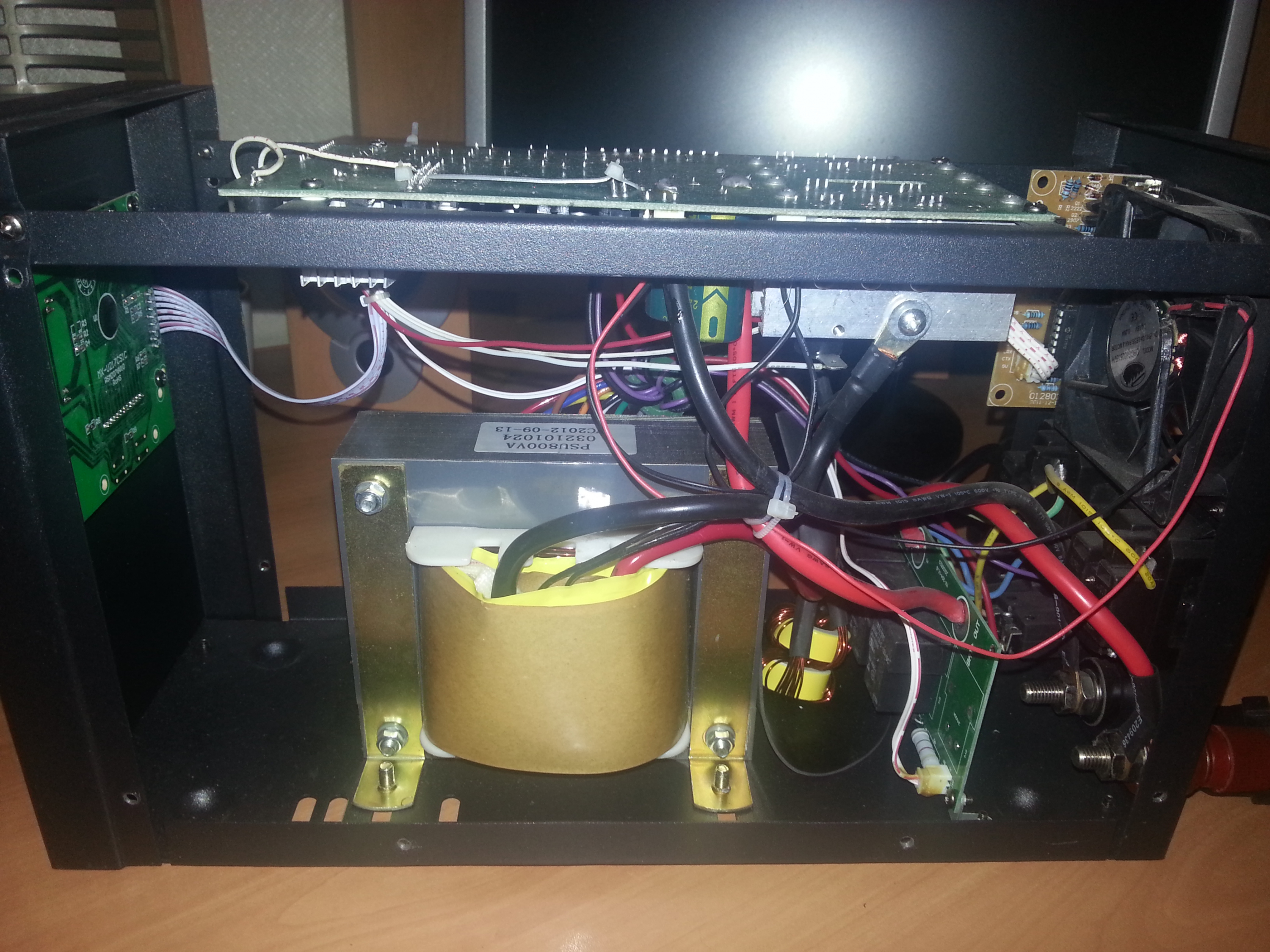

в мосте по два ключа, отключаеться при 20 вольт, на х.х. кушает 30ват.
в оригинале заряжал батареи до 28вольт с чемто, переделали чтоб 13.7 на один акб приходилось.
Болгарку 700ват пускает а вот старый холодильник свияга 250ват по паспорту не пускает.
если у вас в мосте стоит по 3 транзистора уже то думаю можно попробовать порог защиты
немного поднять, можно токовый транс резистором шунтировать, только может транзисторы
у вас 3 но послабее, у меня стоят 60вольт а вот на какой ток не помню. вроде 70А но не точно.
Пробовали нагружали 500ват, транзисторы холодные, может чуть тёплые, жара на улице была.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
только чтото ни у кого рабочего устройства не видел
только фейки или теории)))
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1) СверхЕдиничный кажущийся КПД от помех на АЦП пластмассовых мультиметровYuriy пишет: что за зверь СЕ ?
2) "Маркировка CE (аббревиатура фр. Conformité Européenne — европейское соответствие) — специальный знак, наносимый на изделие, который удостоверяет, что изделие соответствует основным требованиям директив ЕС и гармонизированным стандартам Европейского союза, а также то, что продукт прошёл процедуру оценки соответствия директивам. Маркировка CE указывает на то, что изделие не является вредным (опасным) для здоровья его потребителей, а также безвредно для окружающей среды." (Википедия)
сахарных ват?MegaVolt пишет: на х.х. кушает 30ват.
Единицы мощности по-другому пишутся.
Чтобы снизить ток Х.Х., обратите внимание на 2 жёлтых колечка перед БЖТ.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
С помощью резисторных делителей и шунтов хоть 100 кВт измерить можно, тестер будет выполнять роль АЦП с экранчиком. Но дешёвые - только на чистом синусе или постоянке, иначе высокочастотные "полтергейсты" дадут ошибки.Moloko пишет: Это к вопросу о смелости высказывания про пластмассовые мультиметры, которыми такую мощность замерить то не сможете.
И китайцы их не спёрли безнадзорно и не заполонили с их помощью Луну и Антарктиду?Moloko пишет: технологии получения СЕ давным давно описаны в старых учебниках
Реальным изобретателям было коммерческое предложение:
kazus.ru/forums/showthread.php?t=103249&page=216
"Я покупаю перпетомобили в лизинг. Оплата по электросчетчику выработанной электроэнергии, сегодня тариф - 10 евро за один киловатт-час. ПОВТОРЯЮ, 10 евро ЗА ОДИН КИЛОВАТТ-ЧАС."
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Сказочник!Дмиртий пишет: Ну ы народ даете, СЕ, это вообще не проблема, да вот только чоб ей пользоваться нужен инвертор и пару дивизий с танками и самолетами чоб отстреливаться. Да и материалы нужны за которые в любой стране уголовная ответственность.Моя последняя установка проработала ровно 6 минут пока не прибежал дежурный по части и с дико выречянными глазами заявил чо нас уже пеленгуют, опосля чего мы быстренько все разобрали и сделали вид чо шли мимо. Давайте хоть инвертор соберем, а потом быстренько примемся за установку СЕ.
Чо касается защиты, как не крути я понимаю нужен МК, для меня это не проблема смогу да же отослать немного в сторону Москвы или Питера, а прошивку выложить. Давайте обсуждать чо и где мерять и чо при этом вырубать. чо касается защиты на входе, как поступить? Вот например пробило мосфет на DC-DC, чо творить, лепить схему чоб вырубало все или ждать пусть догорает пока не сработает предохранитель?
С утра пораньше настроение поднял...
Спасибо!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Наверное ток транзисторов мерить и их же вырубать, хотя встречаються поделкины мериют ток уже на выходеДмиртий пишет: Чо касается защиты, как не крути я понимаю нужен МК, для меня это не проблема смогу да же отослать немного в сторону Москвы или Питера, а прошивку выложить. Давайте обсуждать чо и где мерять и чо при этом вырубать.
преоброзователя, какой способ лучше вопрос ?
да и про какую схему речь, вы и о дс-дс говорите и про эксперементы с аморфным железом в транс. схеме.
