Инвертор синус 50 Гц своими руками
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ЭТО Я ЗНАЮЕвгений84 пишет:
vladmir67 пишет: diver52
Кстати, какая максимальная моща выходит с одного блока? КПД не измеряли при разных нагрузках?
нечем мерить кпд
Я у себя замеряю мощность вот по такой схемке
Беру обычные мультиметры
Нагружаю и смотрю до каких пор держится напряжение потом как начало проседать напруга смотрю на показания приборов и полученные данные просто перемножаю ( вольты на амперы )
и получаю выходную мощность.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Что-то я пропустил и не могу найти, на каком материале (проницаемость/размер) делали дроссели для блоков DC? и какая индуктивность?
те, которые "залиты" зеленым
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
не пробовали использовать тот же МП-140 или другой с низкой проницаемостью?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
остановился на этом по его нормальной работоспособности о дешевизне)))
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

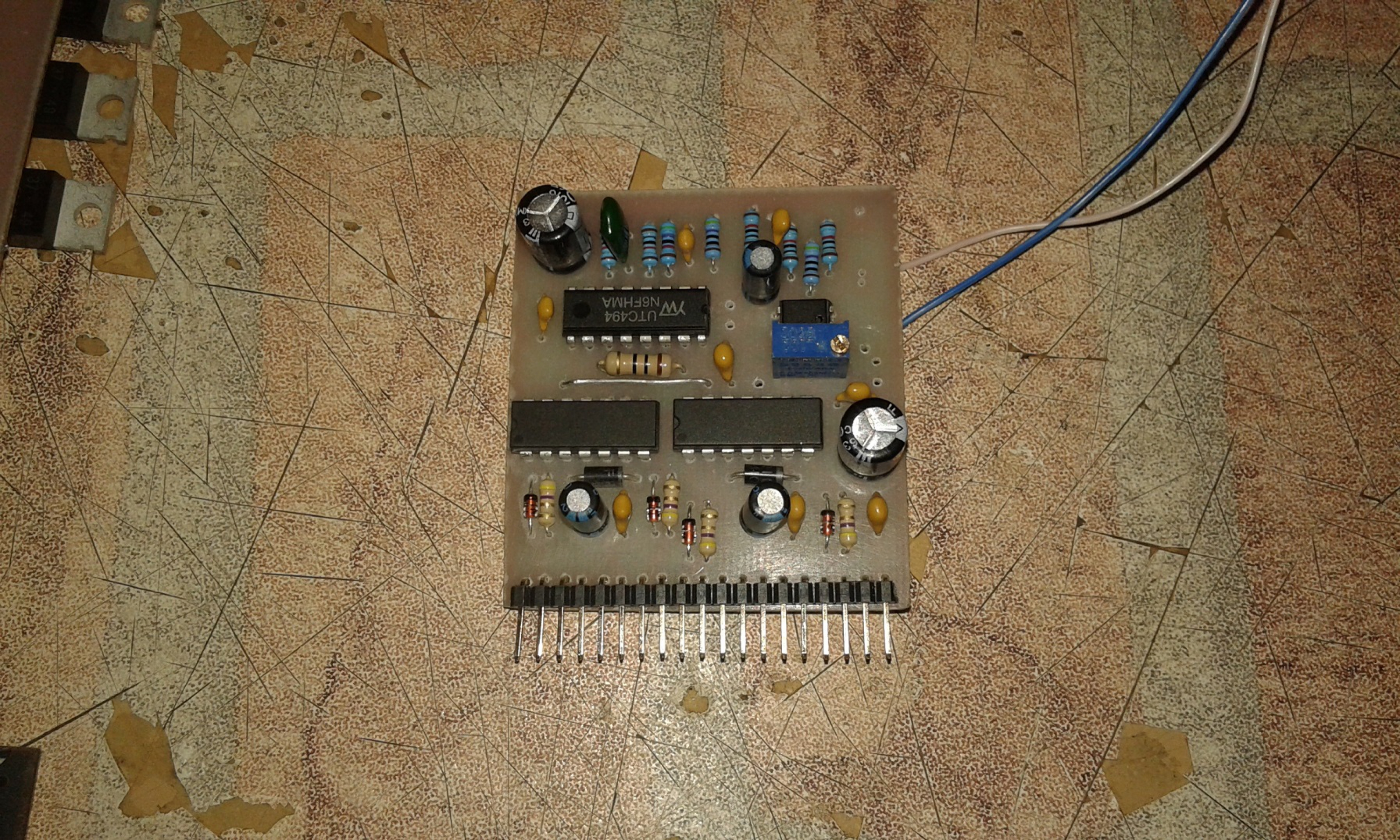

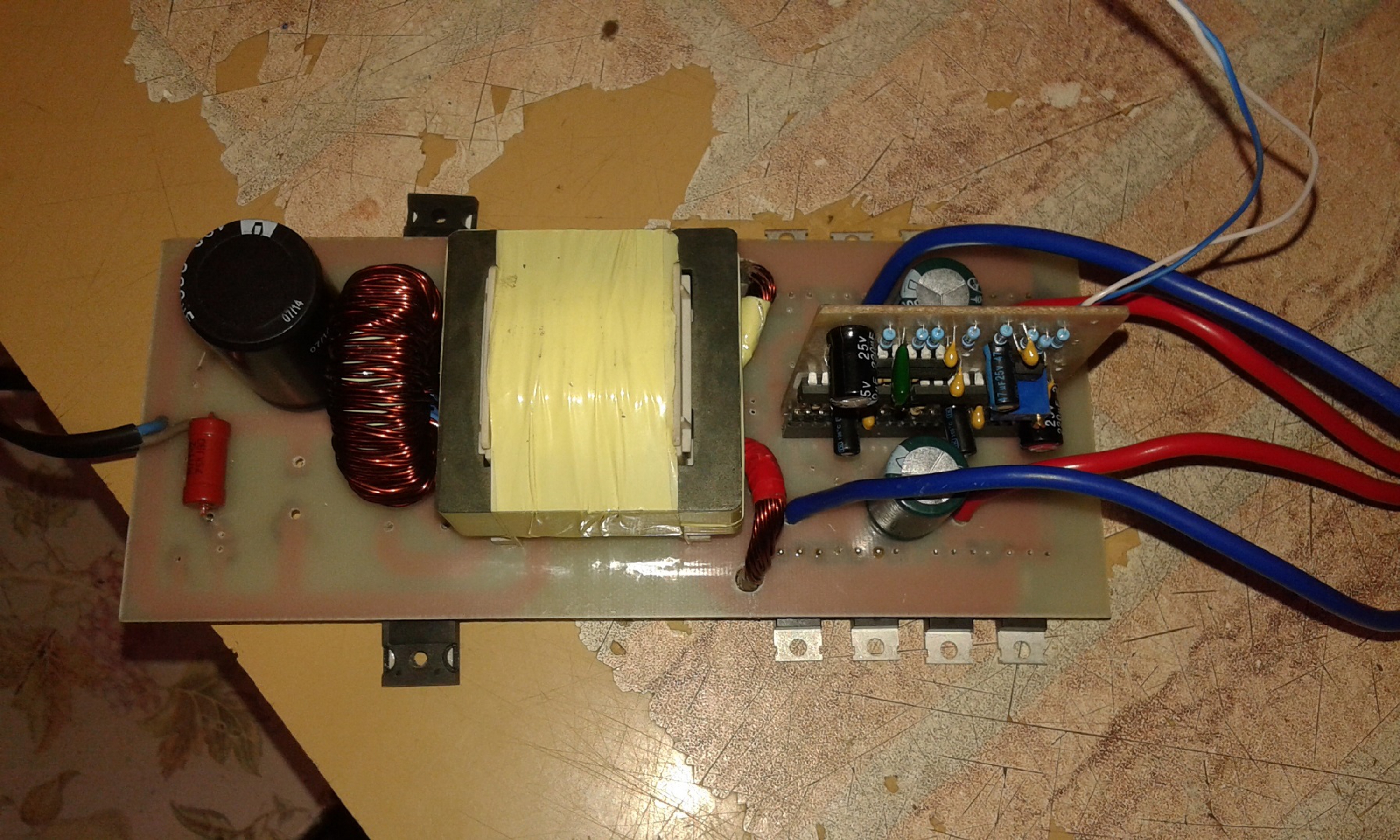

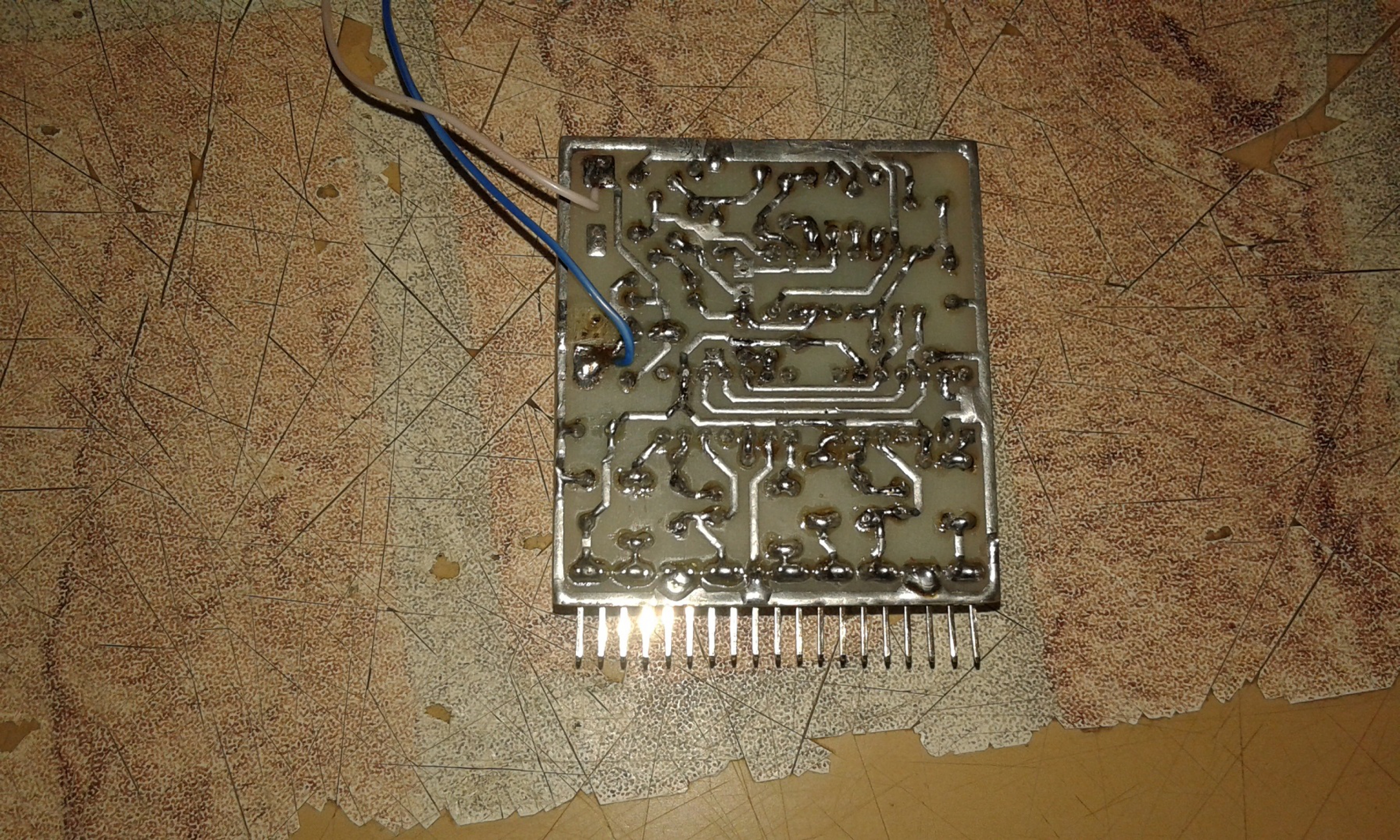

Может кому и пригодится, а может кто то её для себя доработает.
Всё работает но кривовато нет хорошей картинки на осциллографе как до этого собирал на печатке diver52

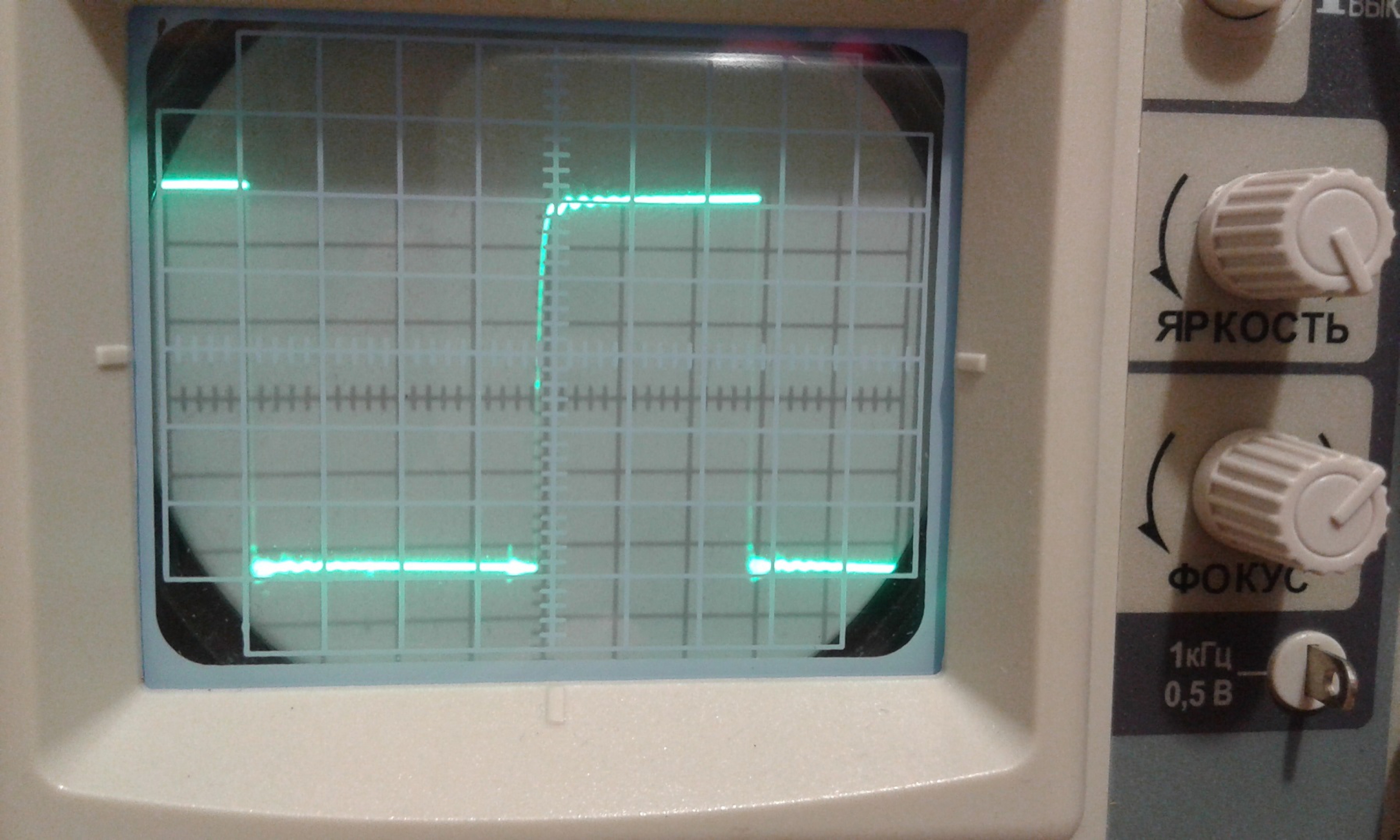

Вот снял показания с ключа без обратной связи

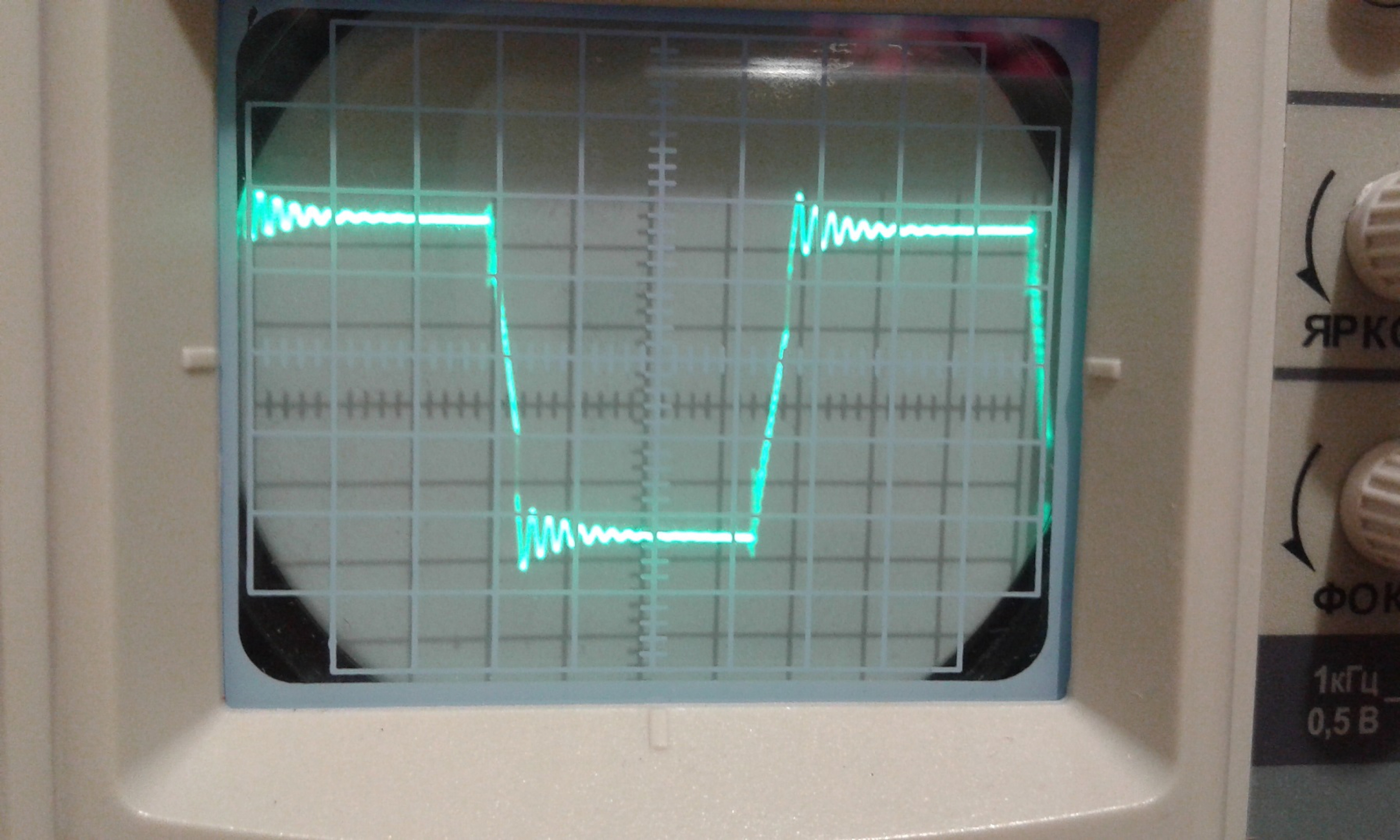

А вот что творится на первичной обмотке трансформатора

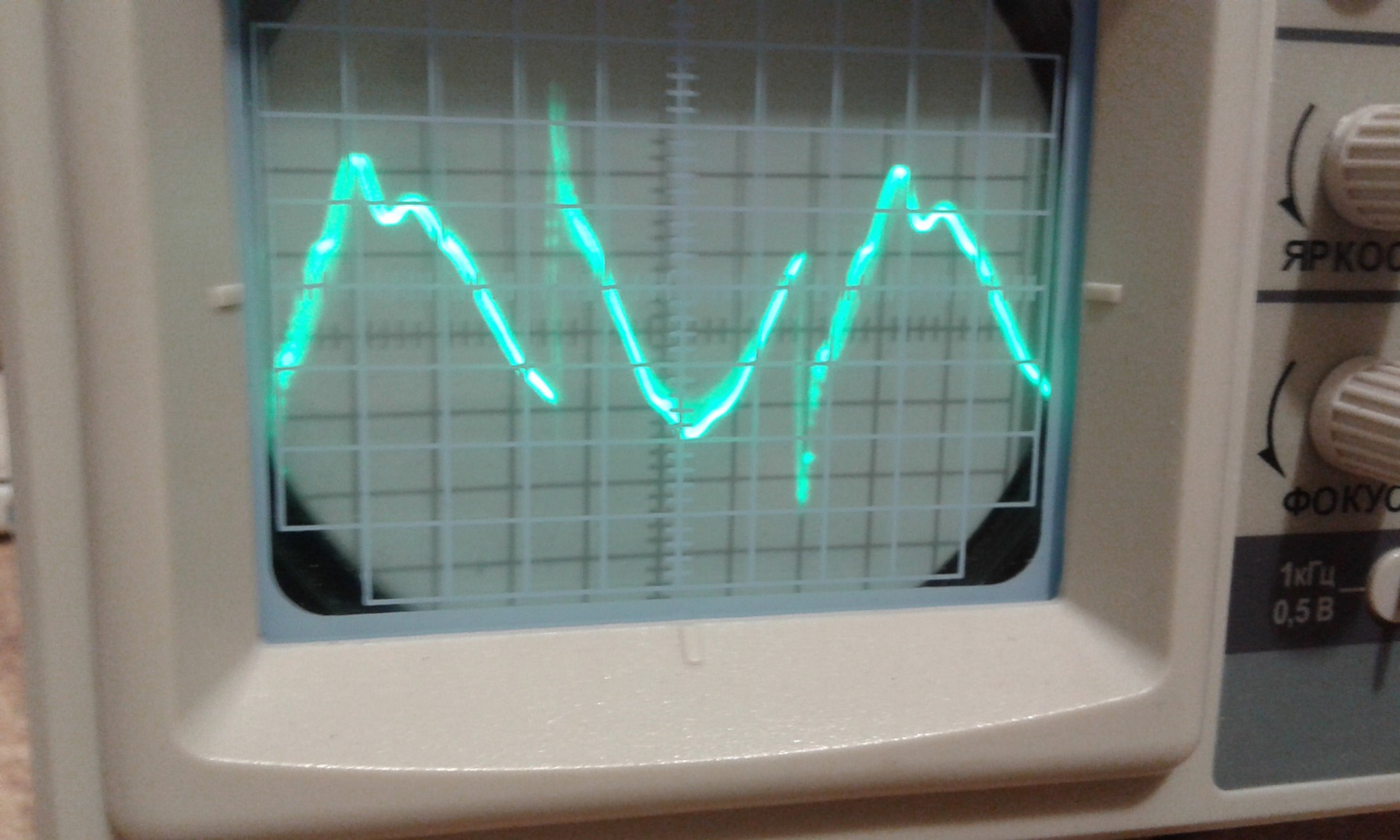

А теперь подключаю обратную связь и вот какая картинка на первичной обмотке получается
Это так и должно быть с подключенной обратной связью ?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
про перемычки да еще в виде петель!!!!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Выходит к ключам необходимо вообще без перемычек подводить ?Эталон+ пишет: Сколько можно говорить?)))
про перемычки да еще в виде петель!!!!

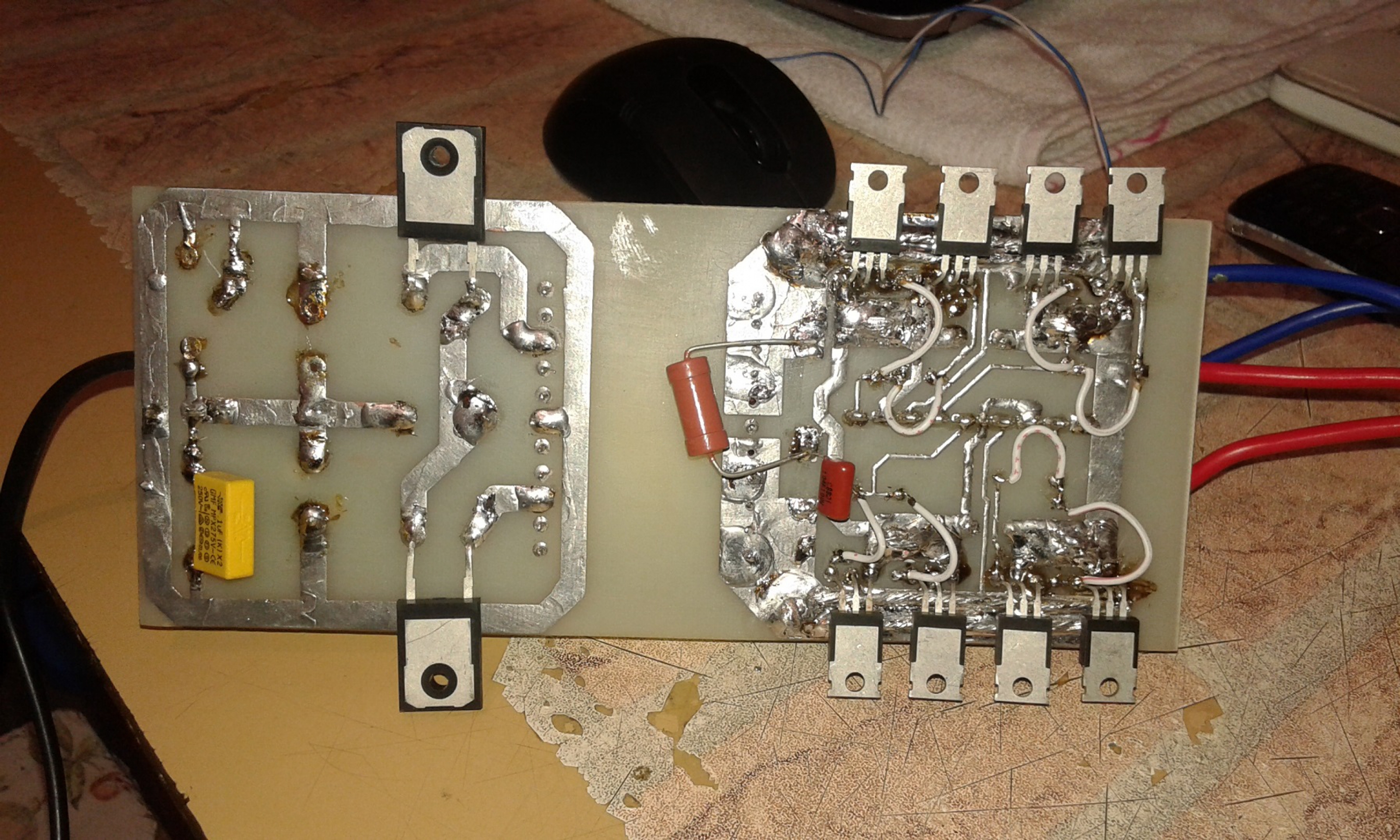

По началу установил резисторы на 22 ом но там вообще было всё плоховато. Потом поставил эти временные перемычки немного лучше стало
Вот по этой печатке делал ( выше почему то не вставилась )
