Инвертор синус 50 Гц своими руками
Эталон+ пишет: Очень много зависит от выходного дросселя !!!
если хороший дроссель то и с полевиками нормально работает
на IGBT менее это критично у них характеристика плавнее за счет этого и получше себя ведут
но если поставить ХОРОШИЙ дроссель и поставить нормальные IGBT с нормальным драйвером для отслеживания сквозняка и перегруза то получится СУПЕР инвертор!!!!!!!!
над драйвером и защитой выходной части щас и работаю!
Поправьте, если что-то путаю, в выходной части транзисторы (пары) работают поочередно с частотой 50 гц,
при чем переключение с пары на пару происходит через ноль (ну или близко к нулю, при, скажем так "неправильной работе") с минимальной скважностью, откуда там взяться сквозняку?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
а из самих ключей вернее его паразитных емкостей и индуктивности
чтобы этого не было нужны драйвера как можно мощнее чтобы хорошо притягивали затвор к истоку а лучше смещали в минус
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ну это само собой разумеется, просто я к тому, что поймать сквозняк именно на синусе (при "нарезке")Эталон+ пишет: сквозняк берется не из управления
а из самих ключей вернее его паразитных емкостей и индуктивности
чтобы этого не было нужны драйвера как можно мощнее чтобы хорошо притягивали затвор к истоку а лучше смещали в минус
вероятность в разы меньше чем на диси-диси.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
mren пишет: Одна пара транзисторов работает на частоте - 50Гц, вторая - 23.4кГц. Если мертвое время маленькое - возникает ситуация когда один транзистор еще не закрылся, а второй уже начал открыватся. Это относиться к паре которая работает на частоте 23.4кГц. Поэтому нужно смотреть характеристики транзисторов и выставлять dead time EG8010.
вздор, обе пары работают на частоте 23,5 кГц, а вот переключение с пары на другую пару 50гц
вот как раз при переключении с пары на другую пару мертвое время максимально возможное по определению, именно тут возможен сквозняк, только при переключении пар, но вероятность на столько мала и может иметь место при слабых драйверах, тут поможет обратный диод в затвор параллельно резистору
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
1. Униполярная. В этом режиме одна половина Н-моста работает как ШИМ, вторая — как переключатель полярности.
2. Биполярная. В этом режиме оба плеча ШИМят , но при этом требуется дроссель на каждую половину моста плюс отдельная обратная связь для каждой половины.
ПЫ.Сы Смотря какой вариант Вы расматриваете.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

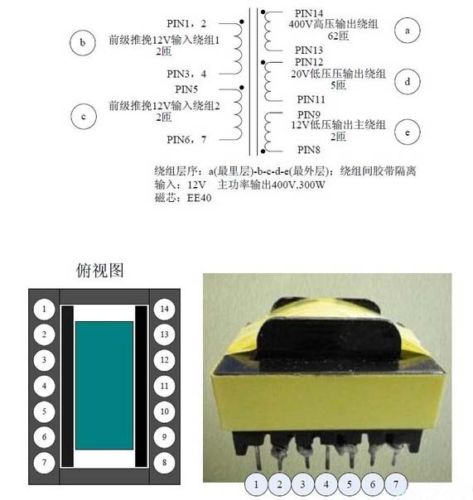

На строительство инвертора для насоса я заказал этот трансформатор DC-DC,
какой могу использовать драйвер?

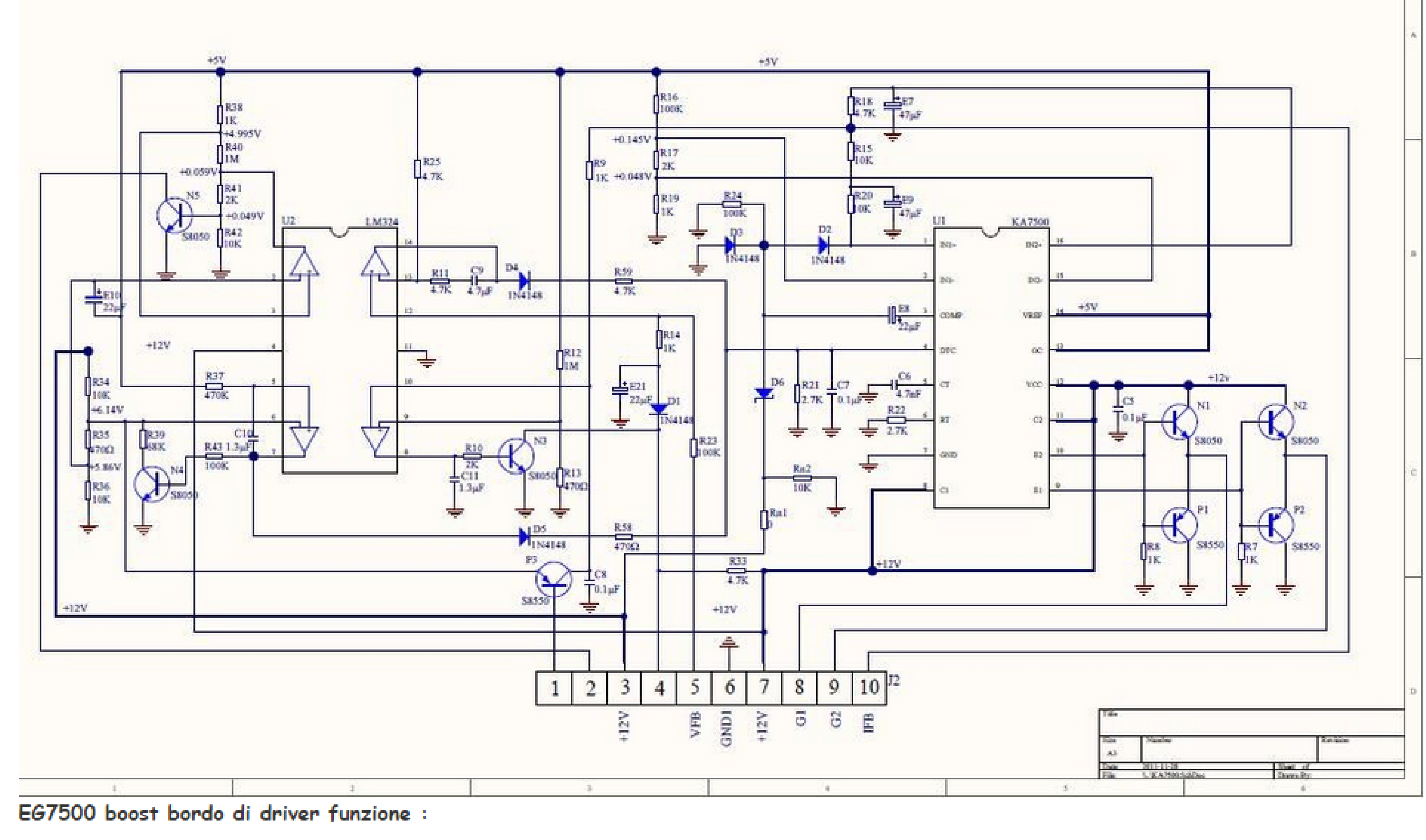

соединить обмотки параллельно и использовать драйвер - в мост для этот схемы
или я могу использовать симметричные обмотки и только половину драйвера U1 выход 1Lo и выход 7Ho, где будет затем вовлечен выход5?
этот драйвер я уже сделал.

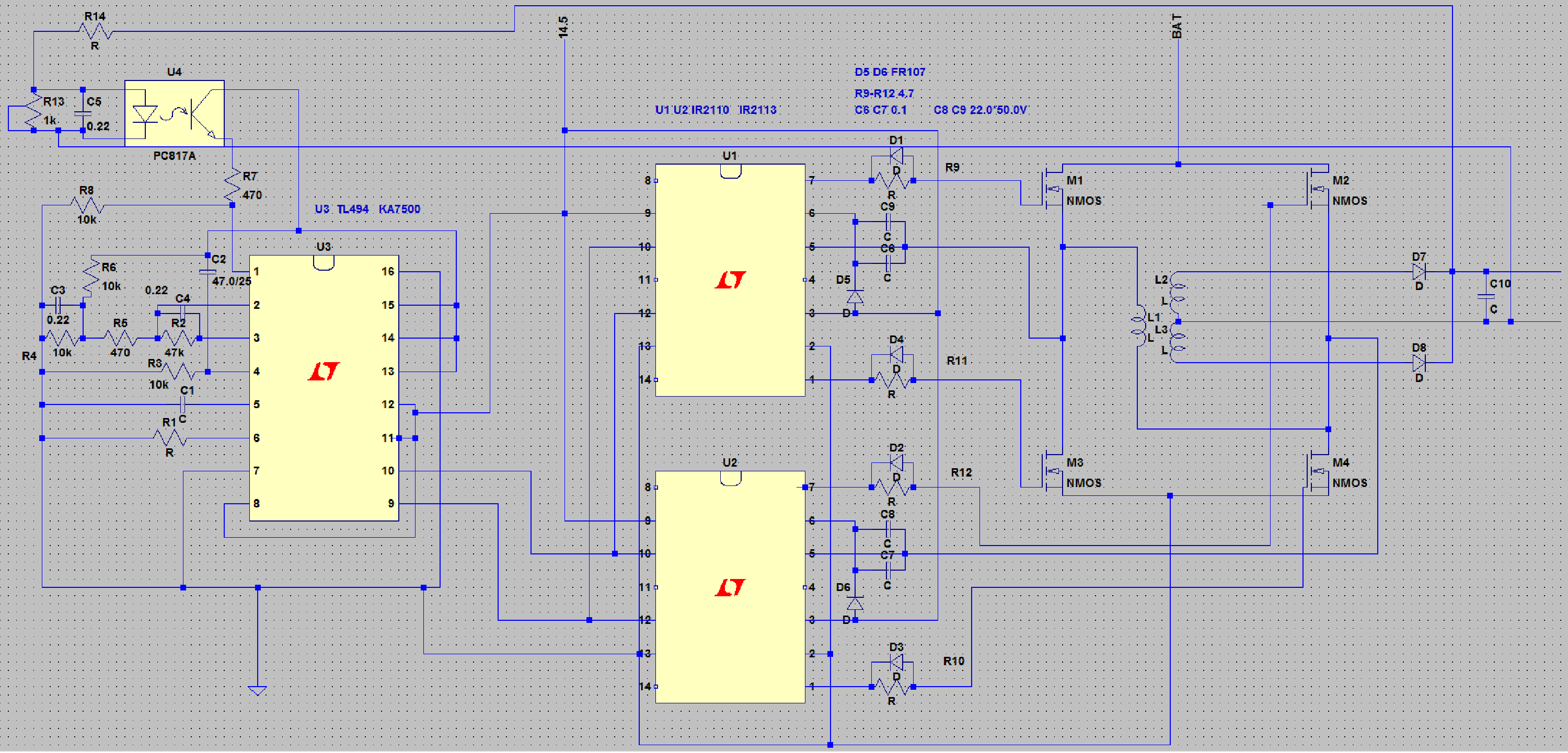

Или скорее использовать эту схему с этим модулем?
Я извиняюсь за грамматику, я иностранец.
Спасибо за Ваш ответ.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
ничего подобного прекрасно все можно отследить!Ivantsov пишет:
ну это само собой разумеется, просто я к тому, что поймать сквозняк именно на синусе (при "нарезке")Эталон+ пишет: сквозняк берется не из управления
а из самих ключей вернее его паразитных емкостей и индуктивности
чтобы этого не было нужны драйвера как можно мощнее чтобы хорошо притягивали затвор к истоку а лучше смещали в минус
вероятность в разы меньше чем на диси-диси.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
realstrannik.com/forum/etalon/764-opisan...nus-220volt-50-gerts
меньше будет путаницы
собрать в той теме только конкретику)))
без лишнего флуда
добавлять туда то что действительно имеет ценность
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
не пойдет он, греется как утюгdiver52 пишет: vladmir67
Хотелось бы более подробно узнать про дроссель. Дело в том, что меня и самого немного не устраивает, как работает дроссель на кольце К45 с распилом. Все же он греется, и прилично (на больших мощностях). В Вашем случае какая мощность снимается с одного DC-DC блока? И какие размеры кольца от компового БП? Ну а также интересует индуктивность и т.п.
