Инвертор синус 50 Гц своими руками

БЕРЕШЬ КОЛЬЦО МП-140 И МОТАЙ ДРОССЕЛЬ , ПОСМОТРИТЕ ВИДЕО ЭТАЛОНА ,ТАМ ВСЕ РАЗЖЕВАНО ПРО ВЫХОДНОЙ ДРОССЕЛЬ

Если быть совсем точным - то у ферритовых сердечников с зазором тоже индуктивность зависит от тока, зависимость там "под прямым углом" пока ток ниже тока насыщения индуктивность дросселя расчетная (по числу витков), как только ток превышает ток насыщения индуктивность скачком падает вниз .

Порошковые сердечники насыщаются плавно и поэтому индуктивность у них плавно падает вниз в зависимости от тока .

владимир
С китайцами итак все ясно.

На выход синус инвертора можно и 500uH дроссель поставить - только качество синуса будет хуже. (на выходе будет гармоник побольше)

Короче, если резюмировать все вышесказанное, то брать этот сердечник с Али, мотать на нем 110витков в три провода 1мм2 и будет мне счастье для 4кВт инвертора, да ?

Civ1 пишет: Короче, если резюмировать все вышесказанное, то брать этот сердечник с Али, мотать на нем 110витков в три провода 1мм2 и будет мне счастье для 4кВт инвертора, да ?

и жарить на нем яичницу, если провод, вообще влезет
главное, все это снять на видео)

Еще, я вот сел посчитал, если так халатно отнестись к фильтру, то при индуктивности 1милиГенри и емкости 2.25мкФ, частота среза получается 21081Гц, что в принципе не достаточно/на грани для частоты EG8010 в 23.5кГц.

Ivantsov пишет:

Civ1 пишет: Короче, если резюмировать все вышесказанное, то брать этот сердечник с Али, мотать на нем 110витков в три провода 1мм2 и будет мне счастье для 4кВт инвертора, да ?

и жарить на нем яичницу, если провод, вообще влезет
главное, все это снять на видео)

Блин, ну а как тогда поступить и почему китайский 4кВтный инвертор у меня проработал месяц вот на примерно таком дросселе, да он был горячий, руку не удержишь, но при обдуве куллером вполне сносно.

Civ1 пишет:

Ivantsov пишет:

Civ1 пишет: Короче, если резюмировать все вышесказанное, то брать этот сердечник с Али, мотать на нем 110витков в три провода 1мм2 и будет мне счастье для 4кВт инвертора, да ?

и жарить на нем яичницу, если провод, вообще влезет
главное, все это снять на видео)

Блин, ну а как тогда поступить и почему китайский 4кВтный инвертор у меня проработал месяц вот на примерно таком дросселе, да он был горячий, руку не удержишь, но при обдуве куллером вполне сносно.

Взять колечко бОльшего размера (или пару вместе) и мотать те же (примерно 110) витков, или разделить на 2 последовательно соединенных с меньшей индуктивностью (но необходимой в сумме)
А вообще скачай прогу по рассчету дросселей и будешь примерно понимать, что тебе нужно, там и перегрев тебе покажут, и количество витков и длину провода, и материал можно выбирать и размер. (DrosselRing например)

Поищите колечки у себя в городе, на Али они дорогие (во всяком случае дороже чем в моем раза в 2-3) + время на ожидание
Материалы: Сендаст (он же альсифер), CoolMu, HiFlux, Xflux (проницаемость 125) молибден пермаллой (МП-140)
Можно и распыленное железо (iron powder) цветные колечки, но это самый худший (но и самый дешевый) вариант
ключевые слова: китайский 4кВтный, проработал месяц, был горячий, руку не удержишь, китайцы экономят, сколько платишь-столько и получаешь

Встречал в интернете, учёные умы расклад давали, что на киловат надо кольцо диаметром 46мм.
Тут ктото эксперементировал, складывал несколько колец, получалось что на туже индуктивность
меньше витков надо чем если мотать на одном кольце. На али недорог сендаст.
В Power Jack на 5киловат приличные дроселя, кольца 2-3 сложено вместе.

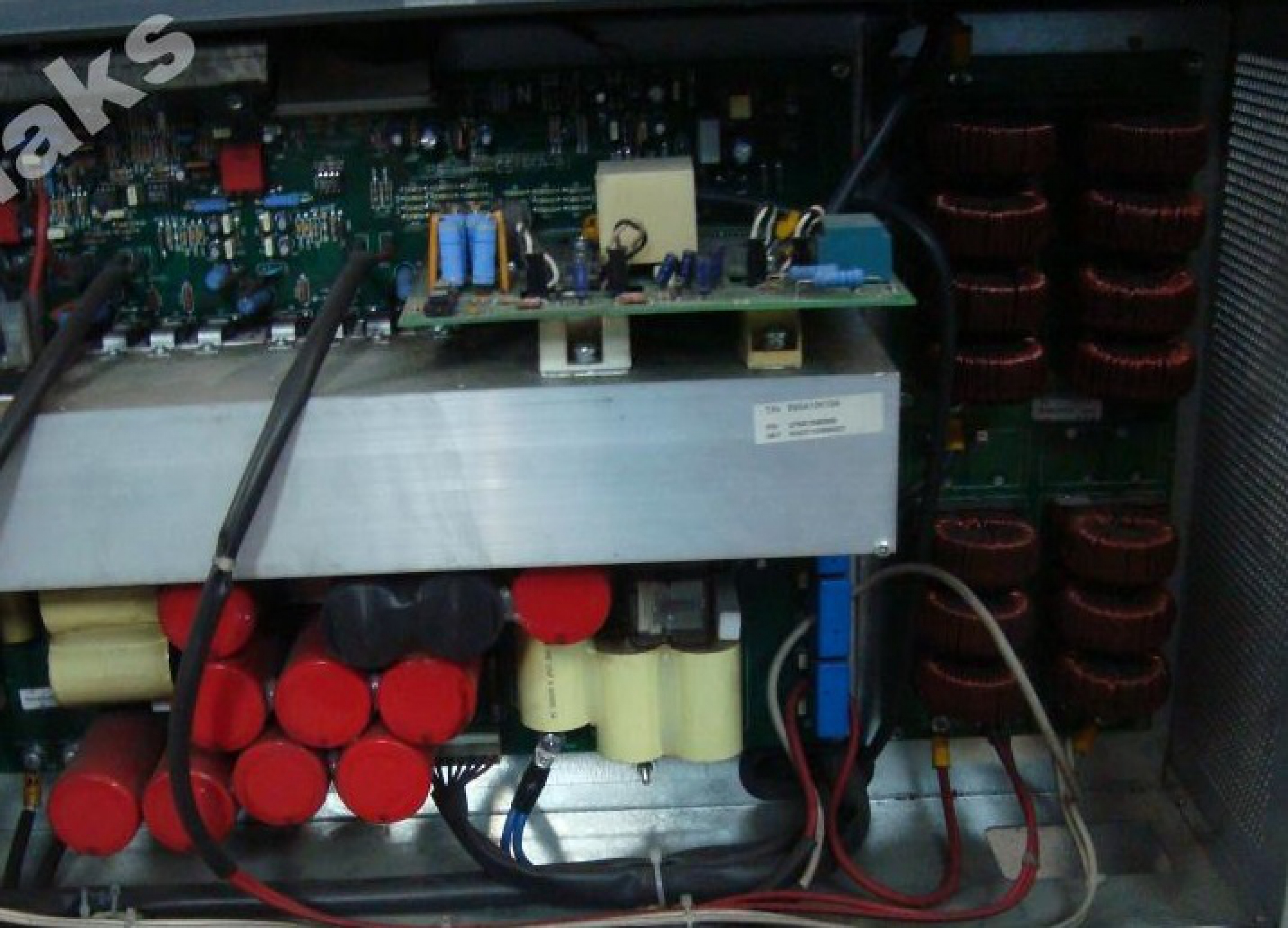

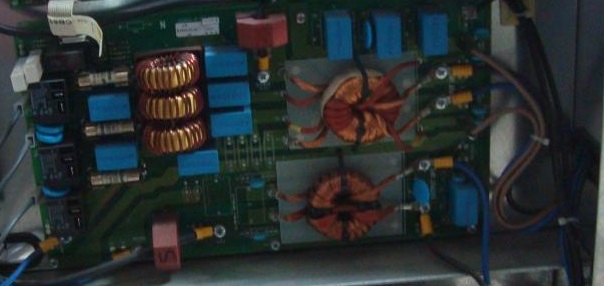

Вот фото нашел UPS 7000Вт плюс мануал на UPS 2200Вт. Может кому интересно будет:
