Инвертор синус 50 Гц своими руками

Всё, вроде подправил все ошибки на печатке




Вечером если будет время начну ей заниматься.

владимир пишет: что то все ищут дросселя вот только наличие почтового отделения обязательно))
ru.aliexpress.com/item/Sendust-magnet-prices/790113614.html
ентот на 4кв синус
у продавца стендаста полно

Сколько и чего на него мотать надо что бы получить 3.3мH для наших инверторов?
А уже намотаных нет катушек ?

DelCJ пишет: Камрады подскажите пожалуйста. Достался мне транс от микроволновки. Естественно я был безумно рад, выбросил высоковольтную вторичку, и намотал для эксперимента медным проводом от разбитого стартера (из его катушки) . Получил нужные мне 8В. Все хорошо, но когда промерял ХХ ужаснулся - 5А. Сразу подумал, что где то косяк с вторичкой. Снял, собрал обратно, ток ХХ уменьшился на 0,15А. В чем может быть беда, куда копать?

Для работы СВЧ,МОТ работать должен в режиме насыщения...Как минимум,без увеличения числа витков,у вас ничего не выйдет..А увеличивать уже окно сердечника особо не позволит..Как выход,увеличение частоты работы сердечника,до приемлемых значений ХХ.

Moloko пишет: Если будете сами мотать, к кольцу от производителя есть характеристика сколько нГн дает виток в квадрате. Посчитать легко.

А кто производитель, где брать эти характеристики ?

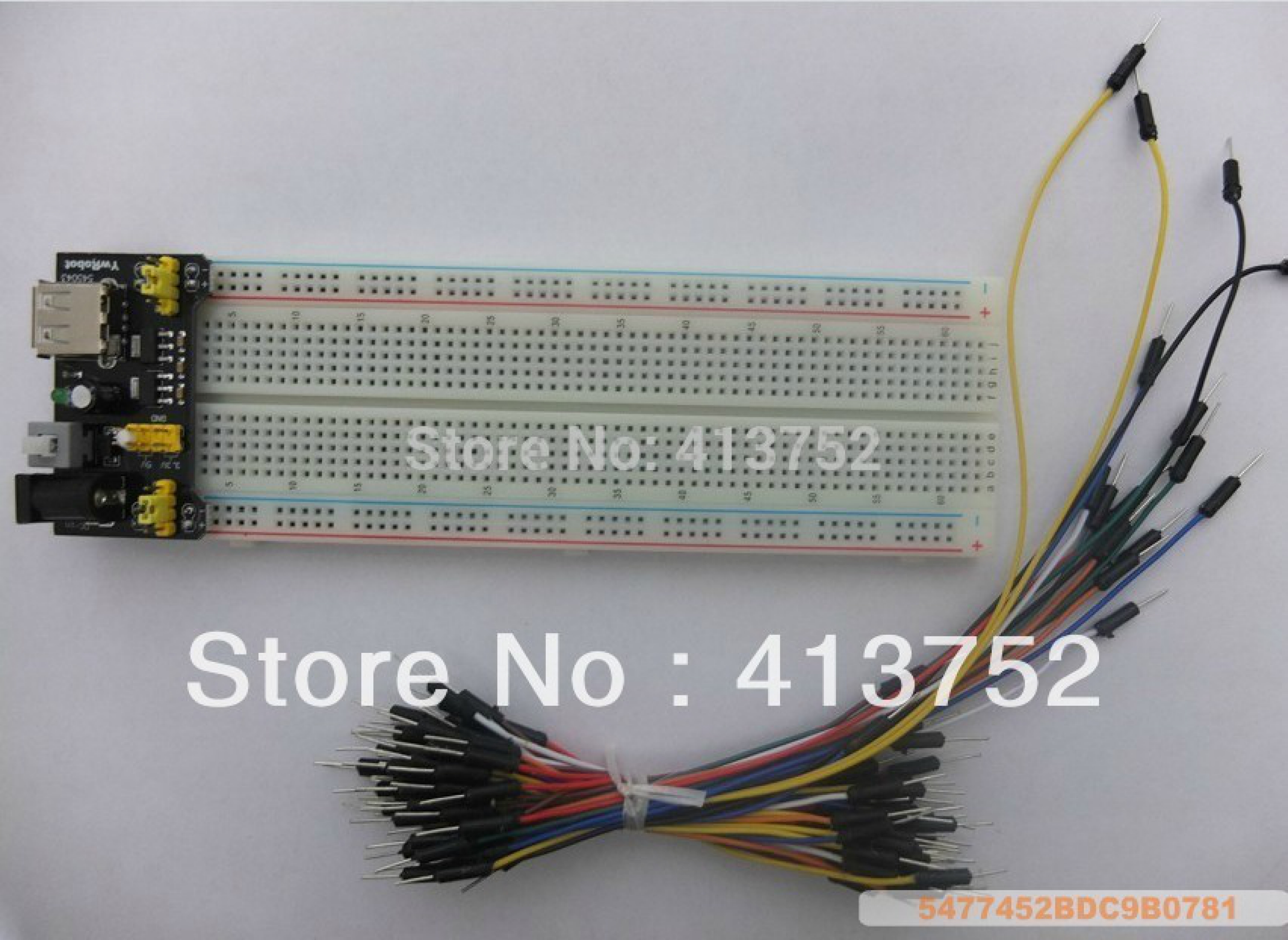

Дима привет заказывал транзисторы RU190N08 пришли в корпусе то-3,а должны были быть в то-247 открыл спор и продавец вернул деньги заказал себе вот такую макетную плату

Прошу прощения, что немного не по теме. Но не удержался. Помимо инверторов интересуюсь еще и качественным звуком. Заказал тут из китая звуковуху USB xmos PCM5102. Пришла. Не ради рекламы, но качество звука просто улетное. Сижу слушаю и думаю ее немного модернизировать. Ну это так, в будущем. А так много чего переслушал. И в плане детальности, сцены и объема думаю это самый лучший и бюджетный вариант. Может тут тоже есть ценители и любители качественного звука - можно и советами обменяться. А пока хочу поменять все кондеры на твердотельные, а также заменить наушниковый усилитель - для моих 300 Ом наушников он все же слабоват и шумноватый он. Ну и придумать что-то с качественным питанием, чтобы от USB грязь не лезла.

владимир пишет:

Civ1 пишет:

владимир пишет: что то все ищут дросселя вот только наличие почтового отделения обязательно))
ru.aliexpress.com/item/Sendust-magnet-prices/790113614.html
ентот на 4кв синус
у продавца стендаста полно

Сколько и чего на него мотать надо что бы получить 3.3мH для наших инверторов?
А уже намотаных нет катушек ?

метров семь думаю
я точно не помню я его мотал 1мм в 3 жилы небрежно))
вроде 5м или 5.5 кажится. 1.8мН !
компактненько постараться в три жилы думаю можно и 3.3 натянуть.
эталон уже с этими дросселями все прожевал .
и бумажку выкладывал там написано на это колечко 1.2мН на 4кв достаточно)))

Судя по документации к EG8010 дроссель должен быть 3.3mH. У порошковых сердечников индуктивность зависит от дросселя. И чтобы при 20А дроссель был индуктивностью 3.3mH индуктивность без тока у него будет более 10mH. На 4 кв нужно стопку из 10 колец диаметром 42 мм

Что под нагрузкой должен быть 3.3mH не написано.

там написано только, что 3.3mH.

Логично рассуждать что такая индуктивность должна быть и на максимальной мощности. В схемах же не делают например так: без нагрузки этот резистор 1Ом, с нагрузкой 10Ом.

Я в посте выше имел ввиду то , что у порошковых сердечников индуктивность зависит от тока , а не от того что при макс нагрузке на выходе инвертора должно быть 3.3mH.

Если мотать дроссель на порошковых кольцах на 20А 3.3mH нужна большая стопка колец. 20А это чтобы при максимальной нагрузке (4КВТ) не влетал в насыщение, 3.3mH судя по схемам из даташита EG8010.

У ферритовых сердечников с зазором индуктивность не зависит от тока.
