я тебе писал какие полевики ставить в корпусе то247Евгений84 пишет: Поднял частоту до 62 кГц добавил в обратную связь ещё один резистор 45 кОм. Ток холостого тока опустился до 120 миллиампер (0,12 ампер). Очень очень хорошо.
Теперь необходимо колдовать с мощностью
Возможно придётся в магазинчик сходить за полевиками по больше
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Да это не проблема...Только схема как бы в голове...Правда,на плате все номиналы...Можно при желании просто спаять(как нас китайцы приучают)КИТ наборы.Евгений84 пишет: ION
А печатные платы можешь выложить довольно красиво получилось.
Евгений файл скинул,выше лежит.

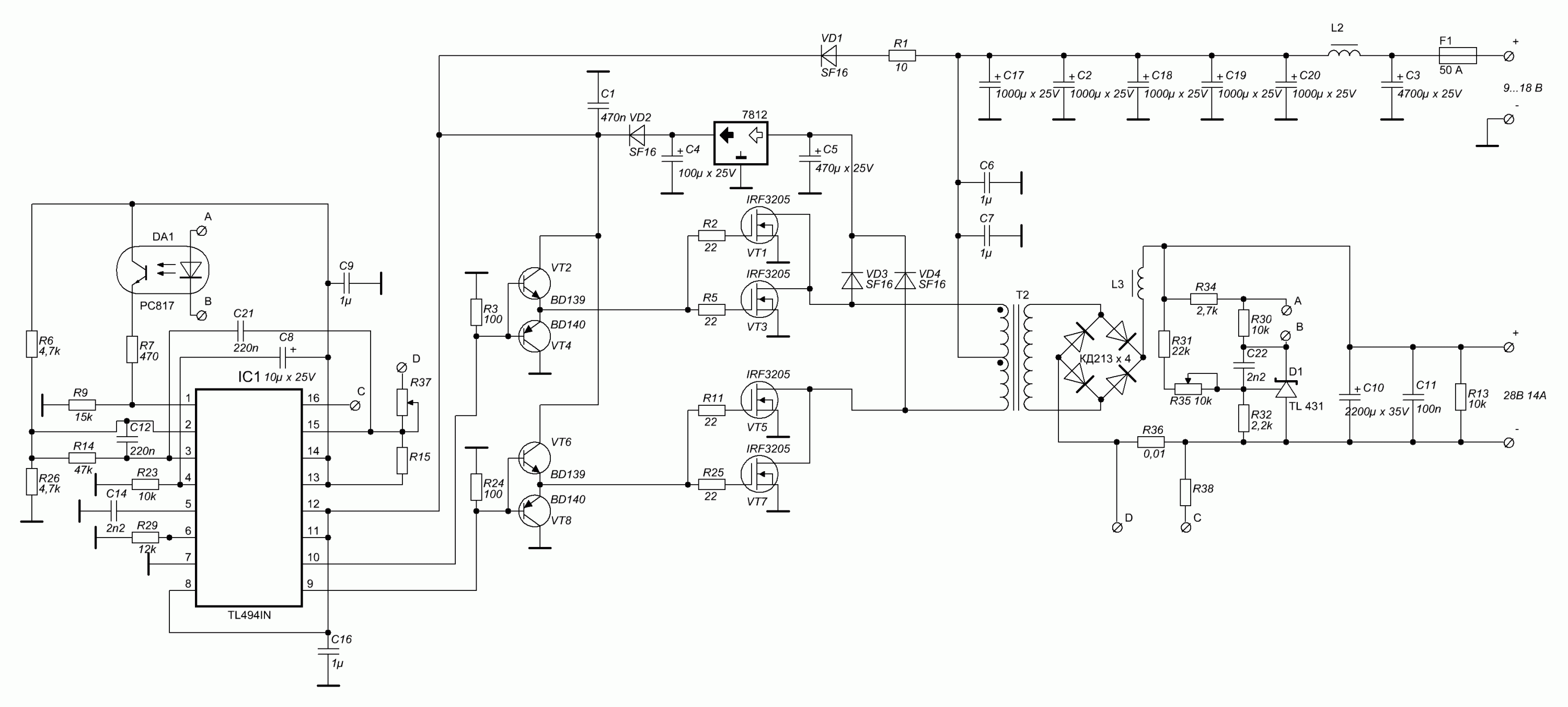

Сама схема(как первоначальный проект),уже не помню,что где и как ..
Защита по току не делал!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Надо было сразу идти и покупать их
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
СТАВИЛ Я КАК ТО ДУБОВЫЕ IRFP064N ТОЖЕ ХОРОШИЕЕвгений84 пишет: vladmir67
Надо было сразу идти и покупать их
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Если вы заметите,снайберной цепи по входу трансформатора,как бы нет.Я пошел другим путем.
Я ее заменил на емкость в 0.47мкф. Так как по моим расчетам,на такой частоте реактивное сопротивление данной емкости имеет минимальное значение.
Схема работает в линейном режиме работы...Другими словами,на выходе преобразователя у меня форма сигнала СИНУС,.
Это избавляет нас от переходных процессов в первичной цепи.И стабилизация по выходу,куда более стабильней работает.
Но,сама настройка не простая,всего этого "хозяйства)..Я вас предупредил!
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Выпаял нафиг резистор который подключается к 6 ноге TL494 ( подстройка частоты ) впаял Подстроечный резистор СП5 на 10 кОм и стал крутить. В итоге получил потребление 108 миллиампер и на выходе 175 вольт. Сейчас замерю сопротивление на подстроечнике и впаяю уже на постоянку резистор.
И продолжу дальше мучить и настраивать преобразователь
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Спасибо за ответ. Хотел узнать, Вы не экспериментировали дальше с НЧ трансформатором? Какой минимальный ток х.х. у Вас удавалось получить?
P.S. По поводу котов уже отписался на форуме, что они не правы. Я и сам возмущен тем, что они осуждают видео по теме - мол это спам..
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Мужики,интересуюсь...за что разговор?diver52 пишет: Эталон+
Спасибо за ответ. Хотел узнать, Вы не экспериментировали дальше с НЧ трансформатором? Какой минимальный ток х.х. у Вас удавалось получить?
P.S. По поводу котов уже отписался на форуме, что они не правы. Я и сам возмущен тем, что они осуждают видео по теме - мол это спам..
ссыль можно в студию?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

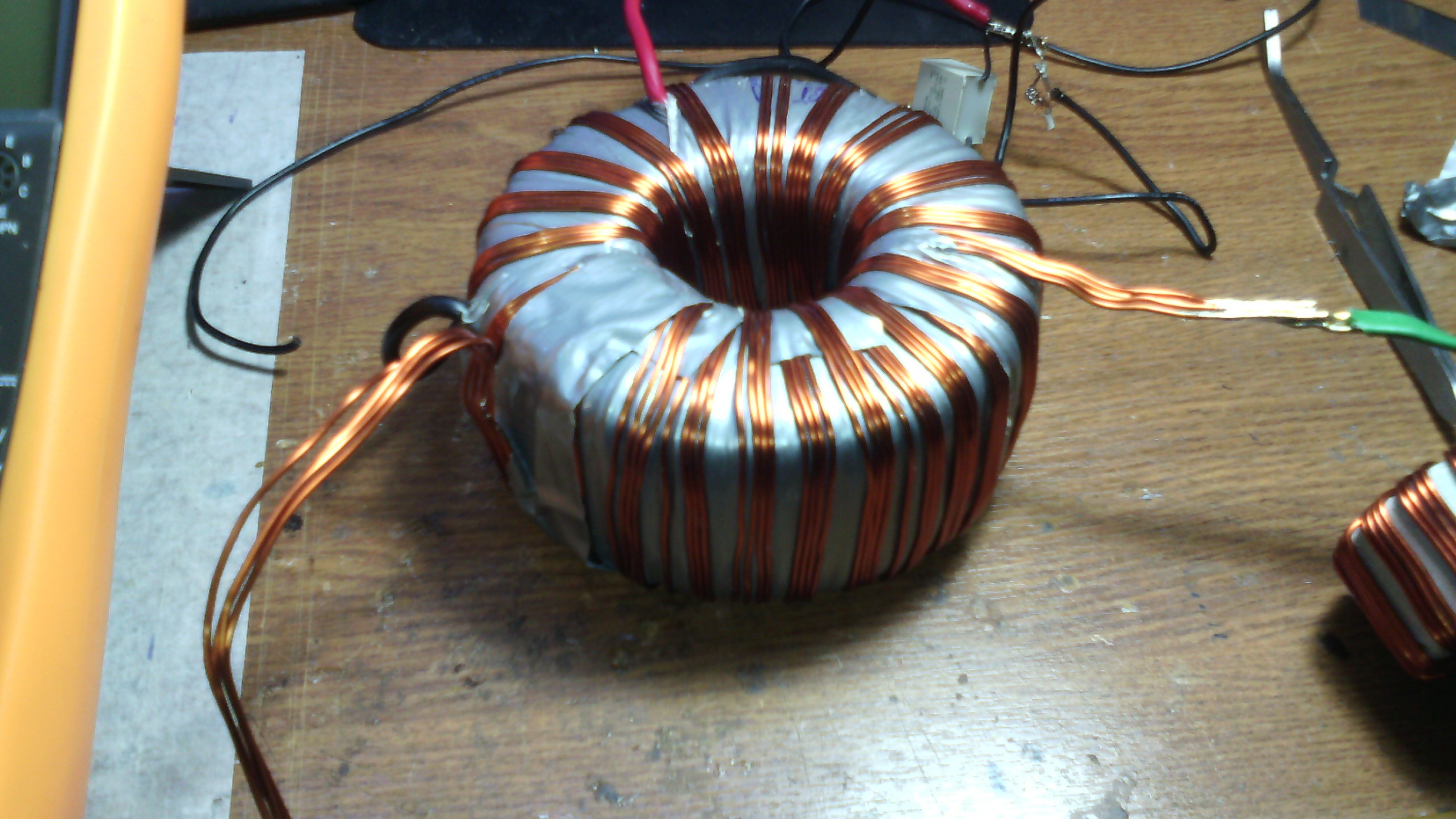

ВОТ Я КАК ТО СОБИРАЛ НА НЧ ТРАНСЕ , РАССЧИТЫВАЛ В ПРОГЕ . ПЕРВИЧКУ ДЕЛАЛ ЧУТЬ БОЛЬШЕ И ДРОССЕЛЬ МОТАЛ И ХХ ПОЛУЧИЛСЯ 300 МА . ВТОРИЧКУ СЧИТАЛ КАК НА ВИДЕО У ЭТАЛОНА ПРО НЧ ТРАНС ТАМ ОН ОБЪЯСНЯЛ КАК СЧИТАТЬ . ТРАНС ТЯНУЛ 500 ВАТТ ЕЛИ ЕЛИ И ВЫРУБАЛОСЬ ВСЕ ОТ ПОНИЖЕННОГО НАПРЯЖЕНИЯ ,Я ПОСТАВИЛ ЕЩЕ ШУНТИК НО ВСЕ РАВНО МАЛО , НАДО ПОХОДУ ШУНТ СТАВИТЬ МОЩНЫЙ И ПОЛИВИКОВ ШТУК 20diver52 пишет: Эталон+
Спасибо за ответ. Хотел узнать, Вы не экспериментировали дальше с НЧ трансформатором? Какой минимальный ток х.х. у Вас удавалось получить?
P.S. По поводу котов уже отписался на форуме, что они не правы. Я и сам возмущен тем, что они осуждают видео по теме - мол это спам..
