Ув. Эталон+ при нагрузке в 1600 ватт вышло 88% кпд. При холостом ходу почти в 40 ватт.
Вы строили подобный инвертор на трансформаторном железе, у Вас вроде бы выходил примерно такой же х.х.
Какое кпд было у Вас на железе при такой же нагрузке?
Я вот думаю, если уж человек согласен на 40 ваттный х.х., тогда не лучше ли на железе делать, меньше паять, больше мотать, а результат стабильнее и надежнее.

Эталон+, а какие причины были выхода из строя этого конвертроника ? Что случилось, чего он вот взял и сгорел?

Moloko пишет: Ув. Эталон+ при нагрузке в 1600 ватт вышло 88% кпд. При холостом ходу почти в 40 ватт.
Вы строили подобный инвертор на трансформаторном железе, у Вас вроде бы выходил примерно такой же х.х.
Какое кпд было у Вас на железе при такой же нагрузке?
Я вот думаю, если уж человек согласен на 40 ваттный х.х., тогда не лучше ли на железе делать, меньше паять, больше мотать, а результат стабильнее и надежнее.

у железа есть свои плюсы и минусы
минус в дороговизне
ну и ХХ немного больше
так же как и у DC есть плюсы и минусы
DC может обойтись дешевле и кпд можно сделать более линейно

Civ1 пишет: Эталон+, а какие причины были выхода из строя этого конвертроника ? Что случилось, чего он вот взял и сгорел?

у этих инвертов есть заводская недоделка одна из за которой они сгорают при срабатывании защиты)))
прошу прощения но это я раскрывать не буду это мой хлеб
я их ремонтирую
естественно этот недочет после ремонта устраняется)))

Продолжаю дальнейшие мучения с DC\DC
И так что на этот момент.
Доделал блок один DC\DC
Чистые 500 ватт при 170 вольт выдаёт, даже нагружал его 800-1000 ватт напряжение падает до 150-110 вольт .
А так 500-600 ватт держит при напряжении в 170-174 вольт. Чего и добивался от одного блока. Два выдадут честные 1000 ватт. даже больше Но мне достаточно и 1000 ватт от 12 вольт, пока
Но при подключении обратной связи ток холостого хода повышается до 0,5 ампера из за чего это может быть ?
Фотки скину вечером.

В обратную связь подключил два резистора по 6.8 килоом и один стабилитрон на 82 вольта.


И заметил чем больше добавляешь напряжение на выходе тем больше возрастает ток.
Возможно это из за стабилитрона ?

стабилитрон тут не нужен
поставь резик на 30-50 ком
до 100 ком

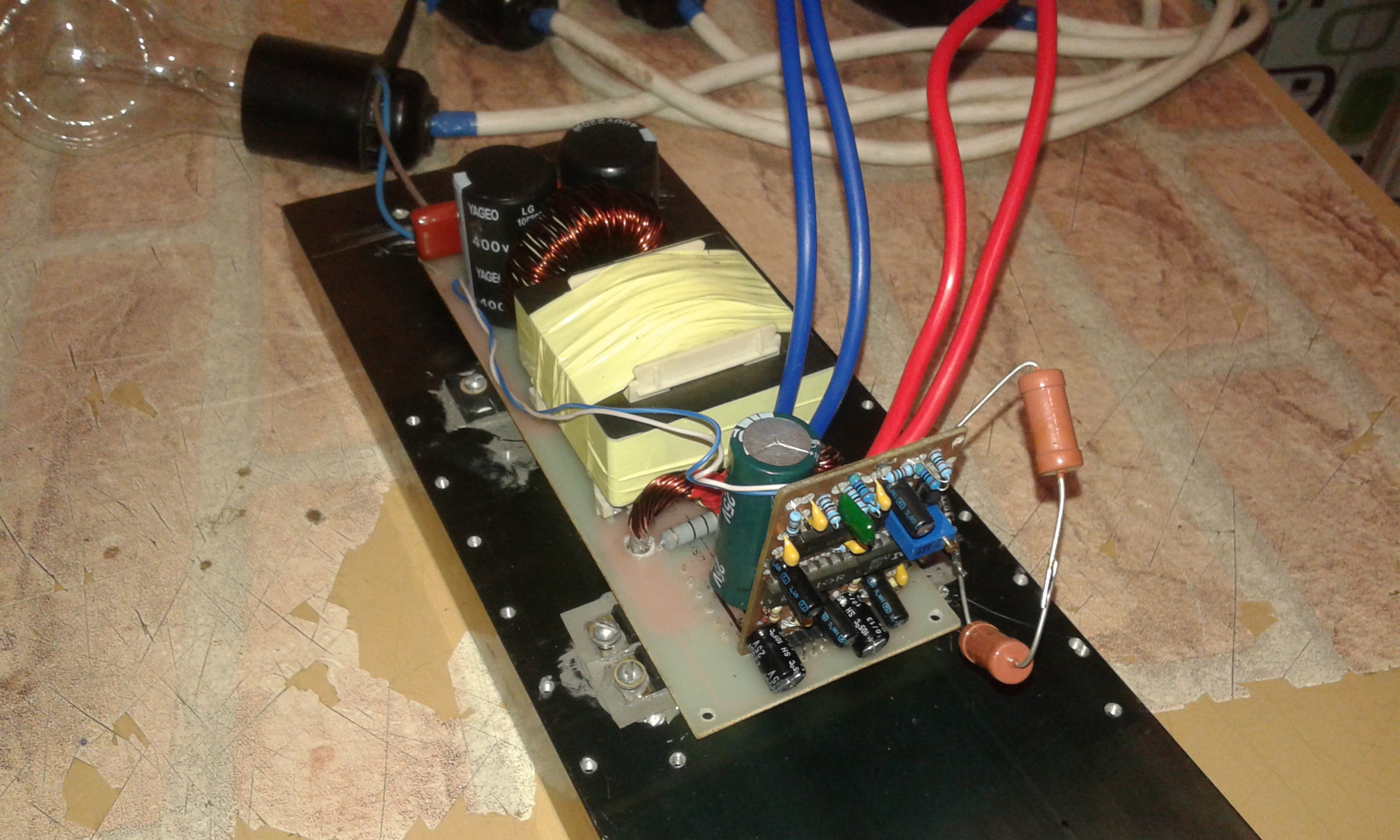

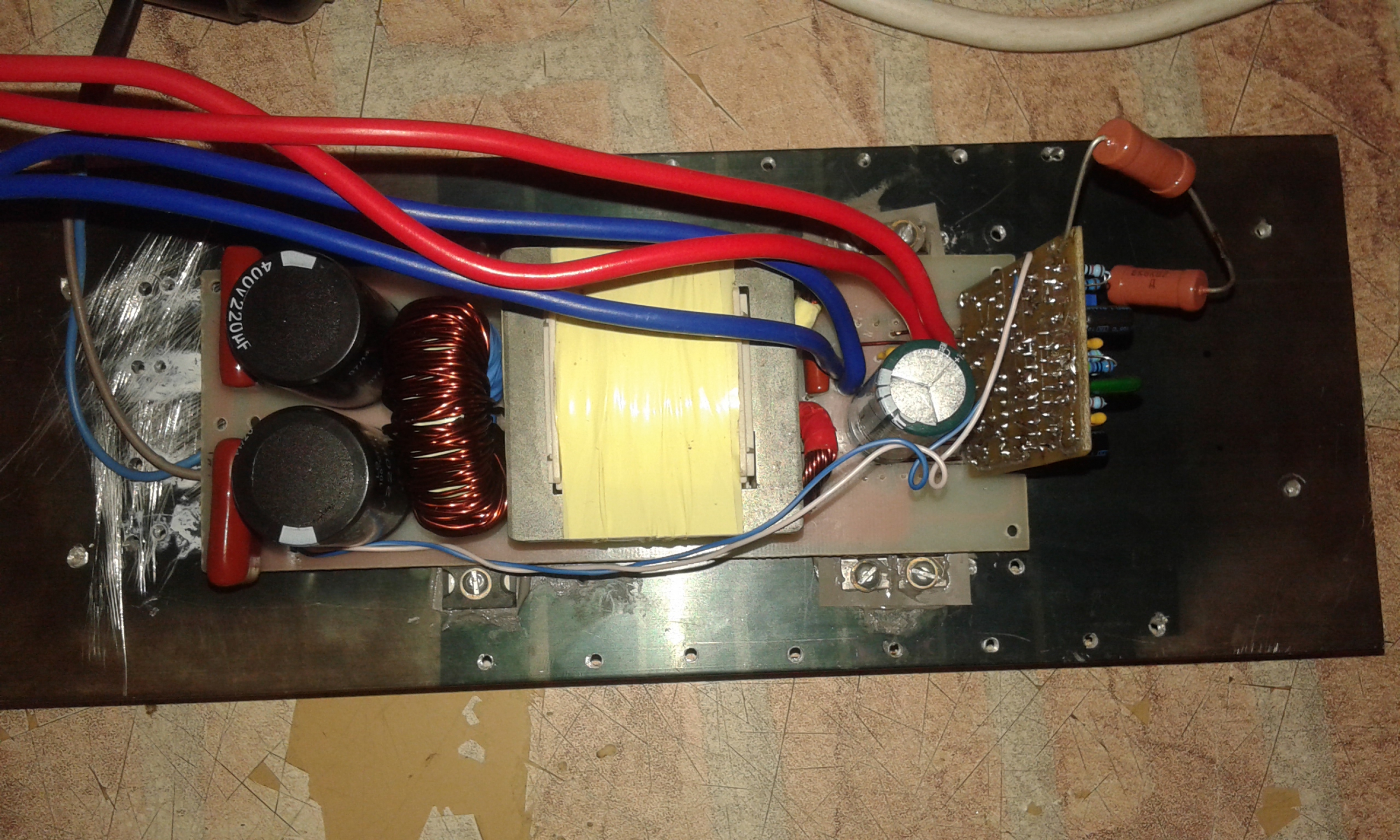

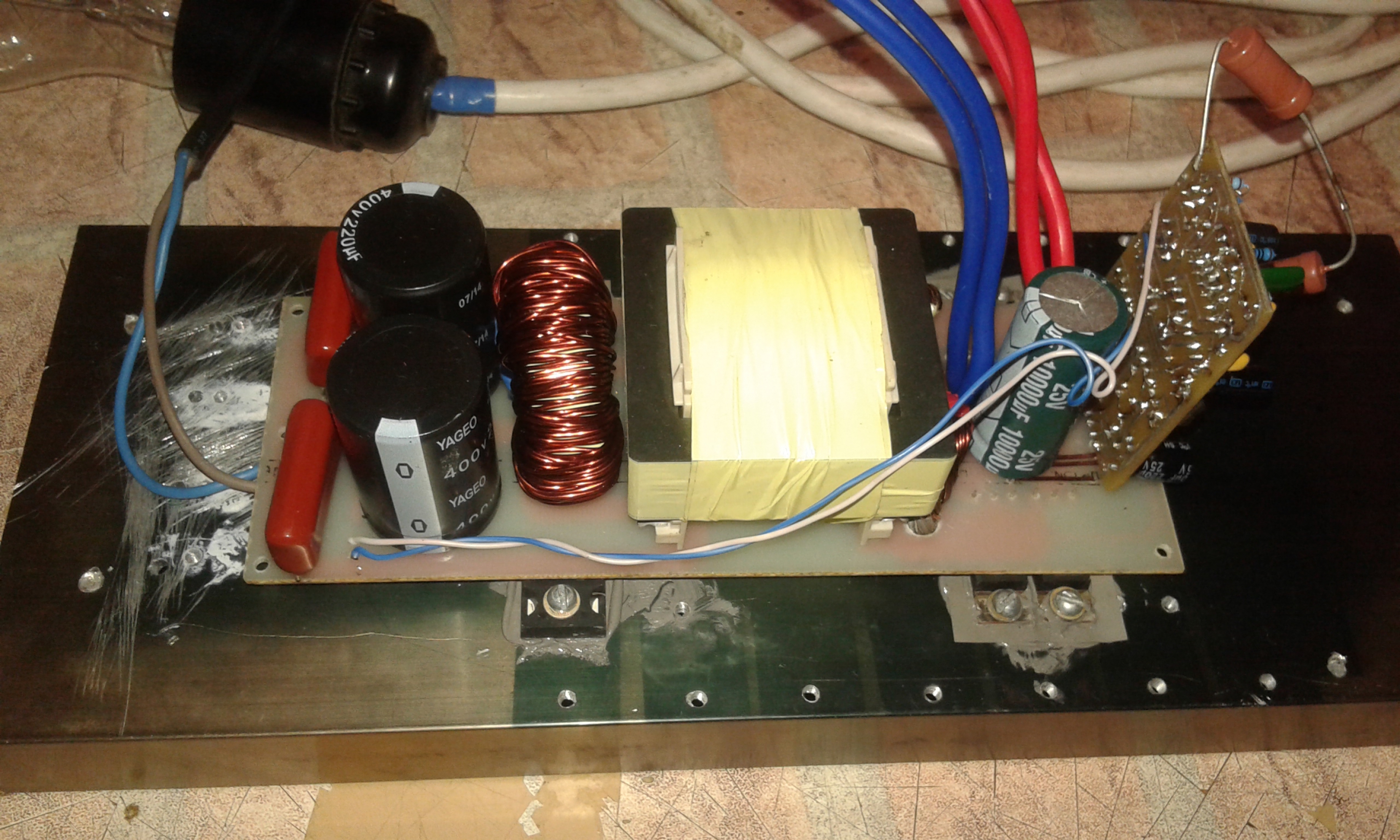

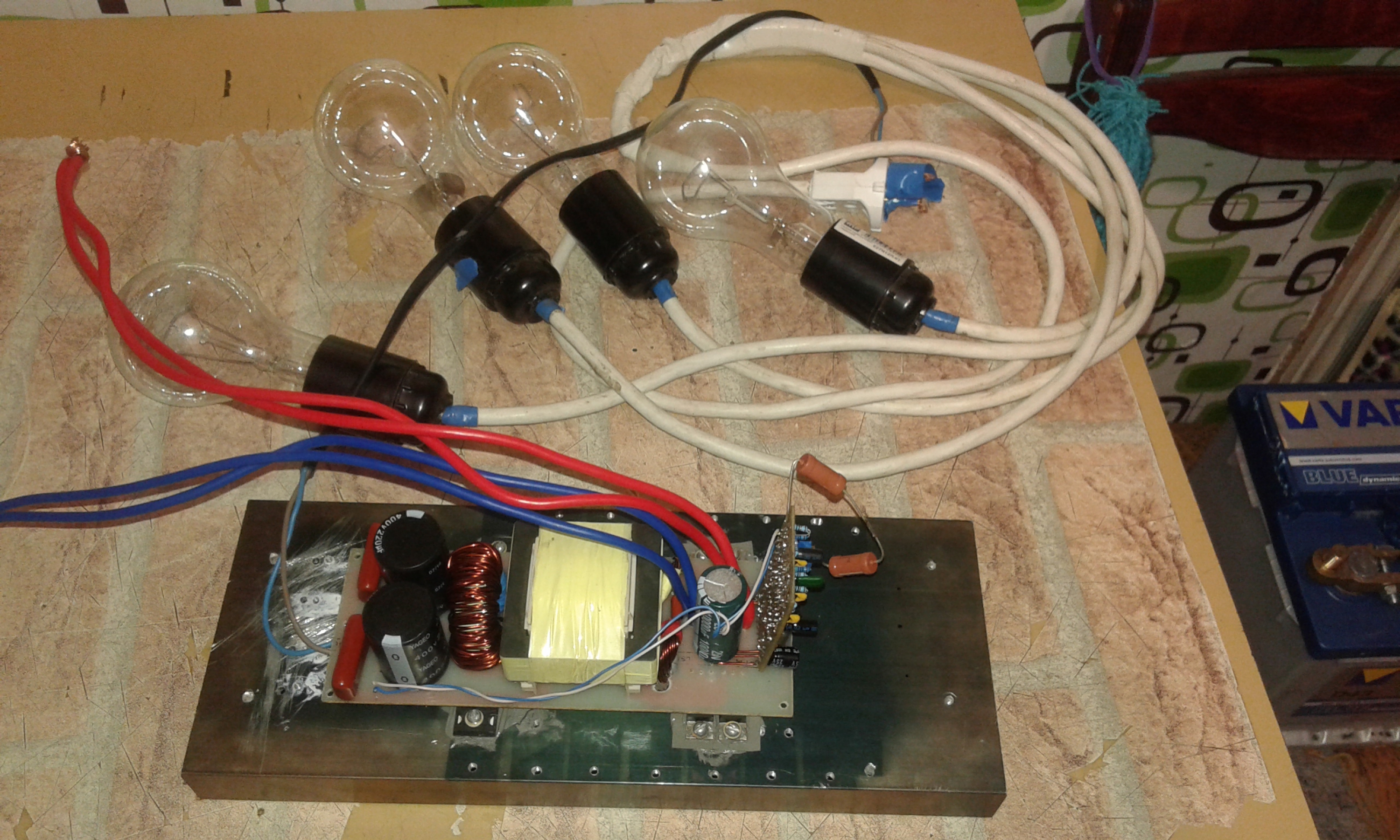

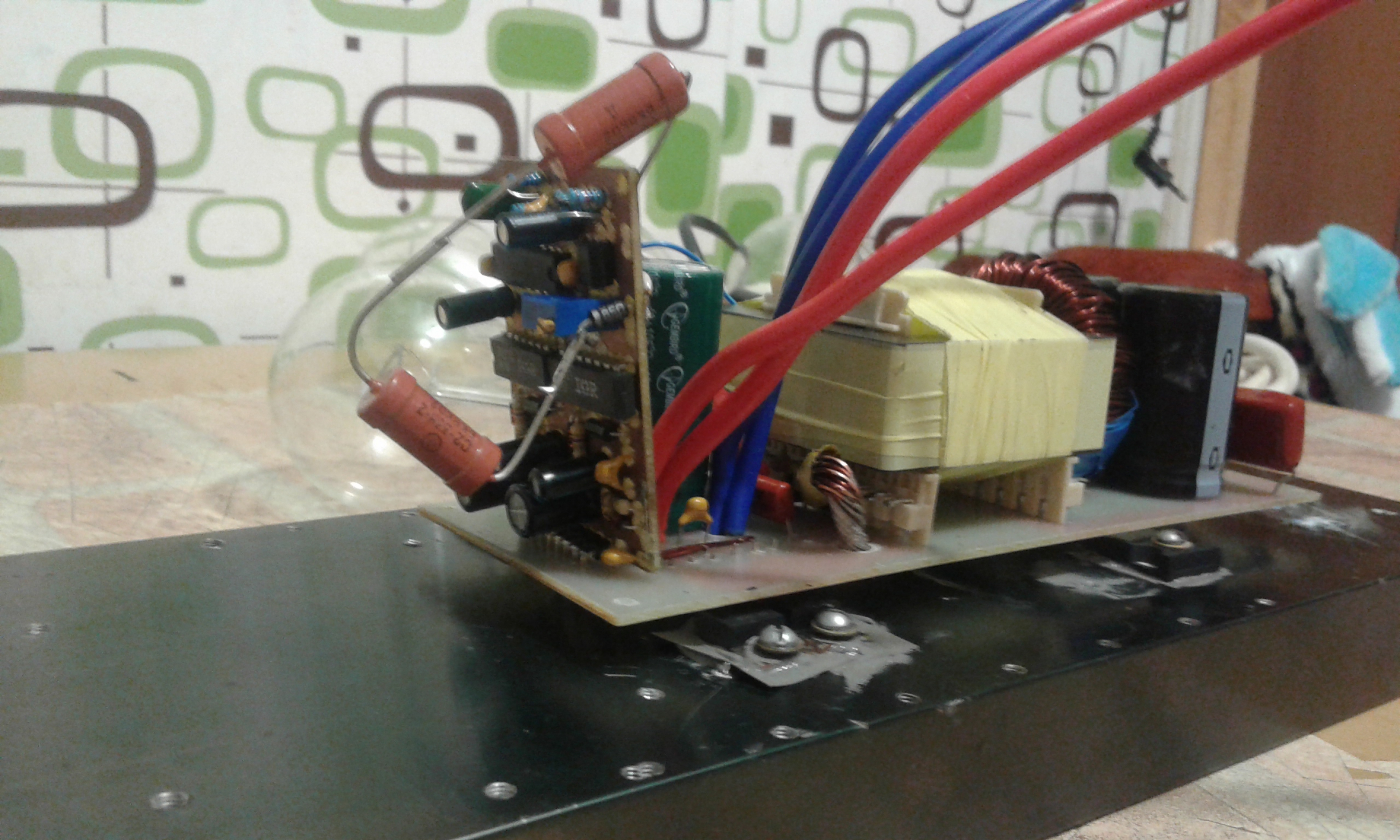

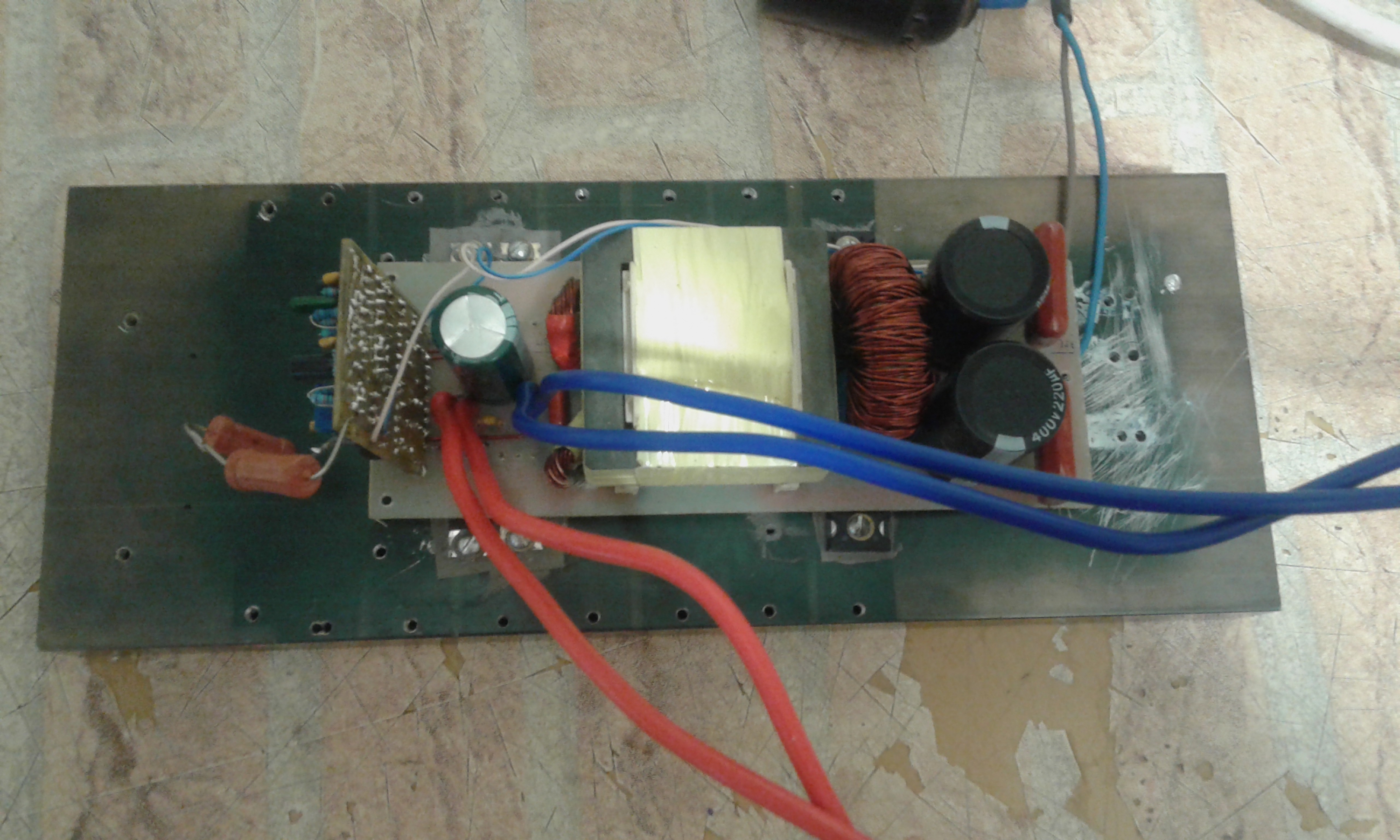

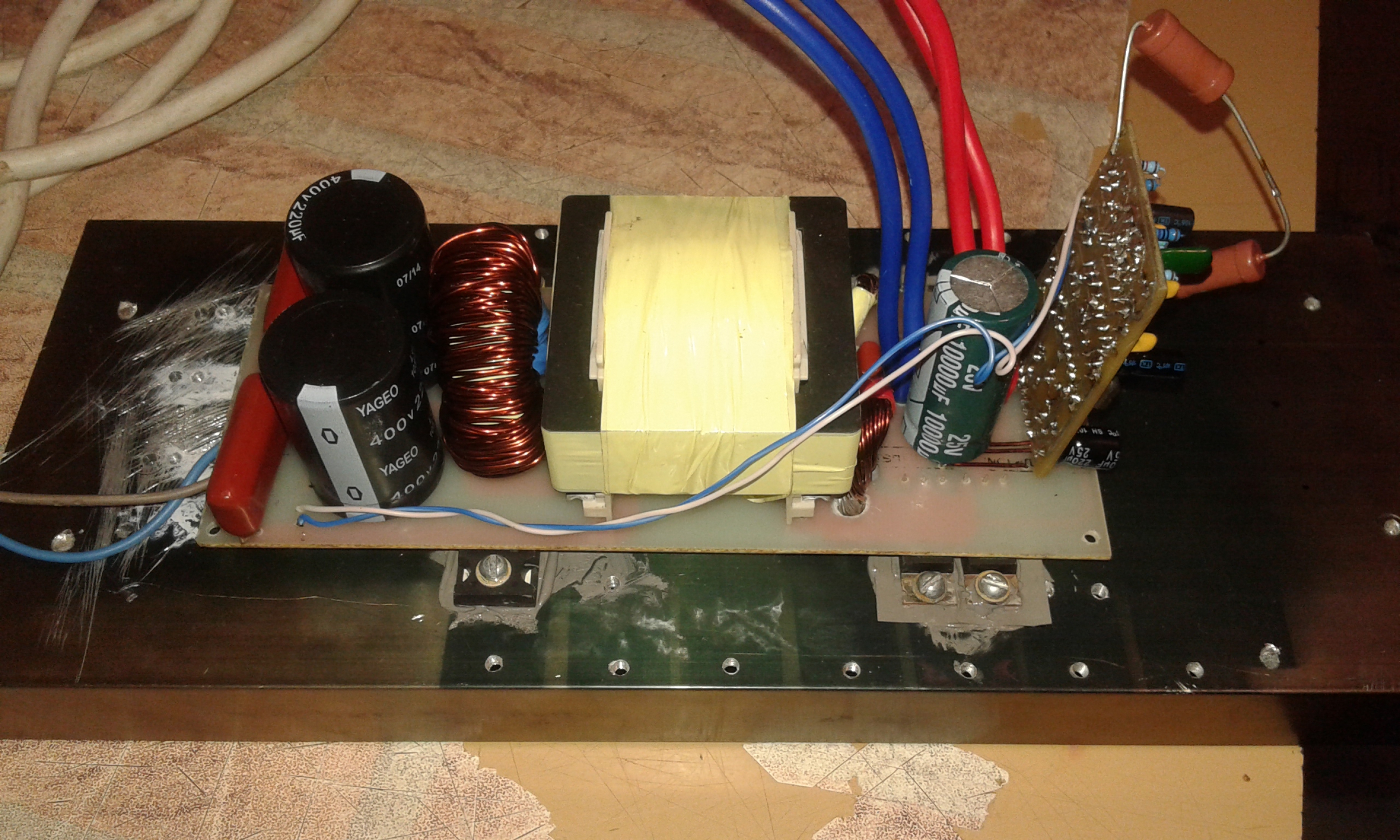

Вот фотографии















Печатку тоже выложу сейчас её немного приведу в порядок.

Евгений84 пишет: Продолжаю дальнейшие мучения с DC\DC
И так что на этот момент.
Доделал блок один DC\DC
Чистые 500 ватт при 170 вольт выдаёт, даже нагружал его 800-1000 ватт напряжение падает до 150-110 вольт .
А так 500-600 ватт держит при напряжении в 170-174 вольт. Чего и добивался от одного блока. Два выдадут честные 1000 ватт. даже больше Но мне достаточно и 1000 ватт от 12 вольт, пока
Но при подключении обратной связи ток холостого хода повышается до 0,5 ампера из за чего это может быть ?
Фотки скину вечером.

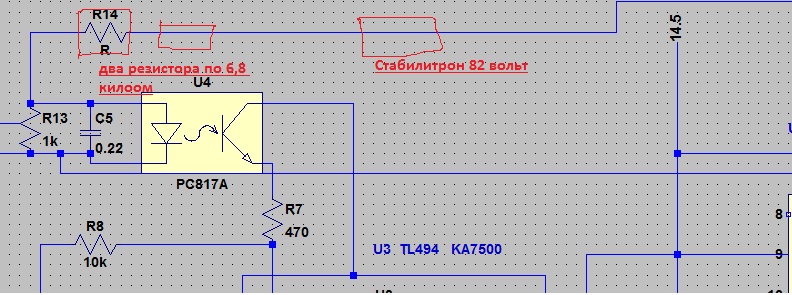

В обратную связь подключил два резистора по 6.8 килоом и один стабилитрон на 82 вольта.

И заметил чем больше добавляешь напряжение на выходе тем больше возрастает ток.
Возможно это из за стабилитрона ?

Скорее всего(всех ваших тонкостей не знаю) это остаточная намагниченность.

Печатная плата
Если вдруг кому нужна.





дроссель намотан на феррите 40х25х11 2000НМ прорезал болгаркой диском 2мм. Намотал 6 метров провода ( примерно 120 витков ) получилось около 1300 мкГн

Трансформатор E55/28/25 первичка намотана 20 шт. проводом 0,8мм 3 витка
Вторичка в один провод 0,8мм 60 витков + 60 витков со стредней обмоткой.
Наматывал сперва вторичку а потом уже первичку.
На выходе без обратной связи 260 вольт ( без нагрузки ) с обратной связью 170 вольт установил.
