Инвертор синус 50 Гц своими руками

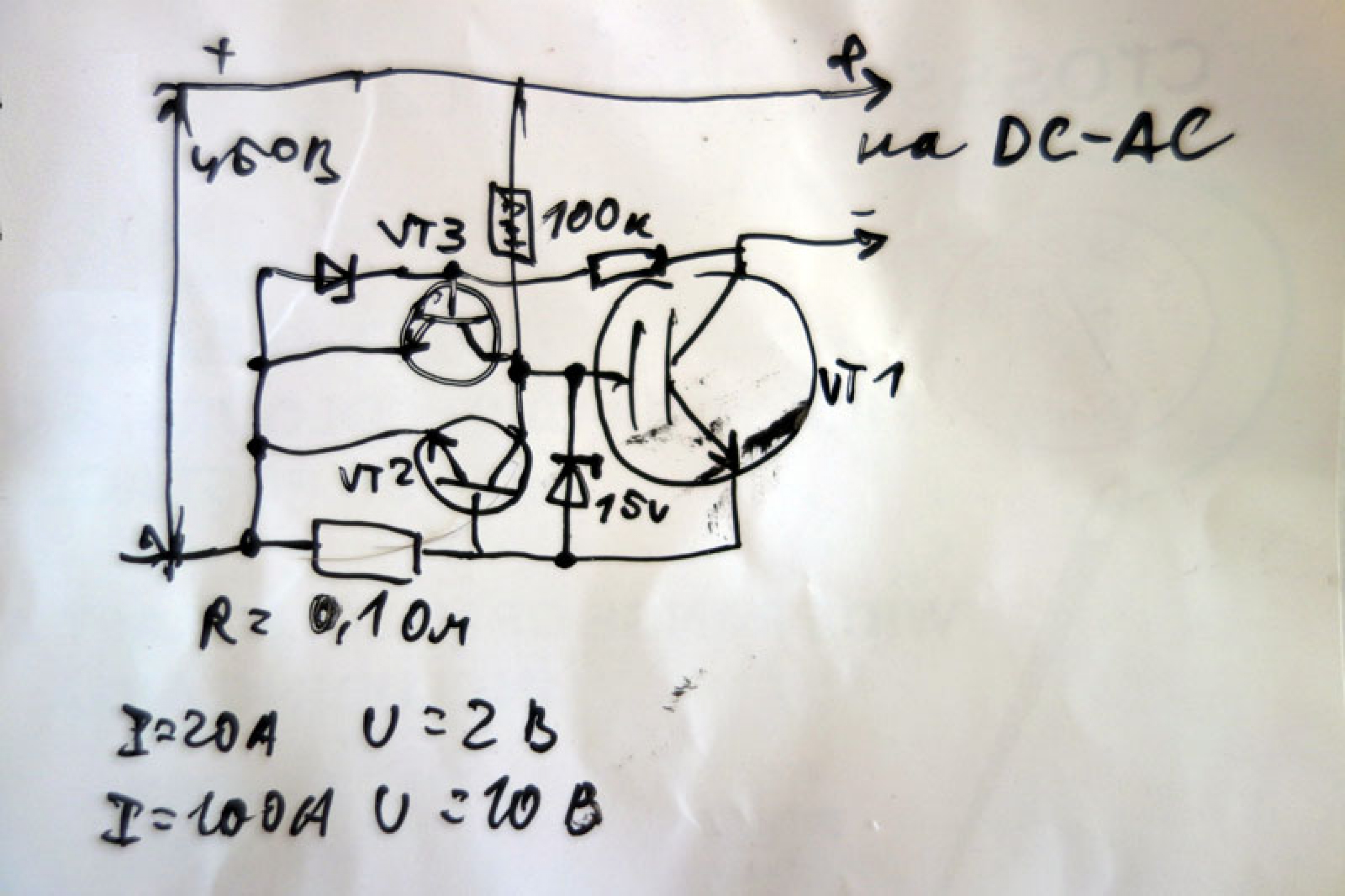

Например, добавить обратную связь по напряжению на ключе. В итоге, отстроив ток(VT2) и напряжение(VT3), можно ограничивать мощность рассеиваемую на основном ключе VT1 (В итоге он не перегреется никогда)


Что скажите?

NE_XT пишет:

Civ1 пишет: Что скажите?

Мне больше бы понравилась схема с Р-мосфетом по плюсу, и операциоником следяшим за изменениями.
Может и атмегу подтянуть для "ума".

У П мосфета сопротивление открытого канала на порядок больше чем у Н. Атмега, мне кажется, достаточно медленная для токов КЗ

Civ1 пишет: У П мосфета сопротивление открытого канала на порядок больше чем у Н. Атмега, мне кажется, достаточно медленная для токов КЗ

П мосфет можно паралельно поставить 2-3 штуки, смотреть надо даташиты, Атмегу использовать не по предназначению сего устройства, а контролю, ребуту, , плавной подаче входного напряжения, выводу информации, банально мощность мерить будет, и рулить чем нибудь в инверторе.


Как пример в зарядном устройстве:

Лежат ферритовые кольца размером К40*25*11 М2000НМ-17, Хочу на них намотать дроссель Необходимо надрез делать полностью или только на половину ?

Евгений84 пишет: Лежат ферритовые кольца размером К40*25*11 М2000НМ-17, Хочу на них намотать дроссель Необходимо надрез делать полностью или только на половину ?

один пропил

Евгений84
вот дросселя , с одним пропилом не пробовал , пилил кольцо пополам и ставил 1-1,5 мм тексталитовые прокладки и склеивал кольцо 2000нм 45 28 12 работает по сей день

владимир пишет: как работает то нормально????
или я че то туплю.
такое же кольцо и пропил делал и пополам делал
даже четвертовал его))
ни хера не понял как он работает
наматывал разные индуктивности ничего.
я все своей спиралькой нагружал дс дс
без колечка 500 вт
ставлю дроссель резко падает напряжение под нагрузкой
дроссель не пускает ток????
чем меньше витков тем больше пропускает
в общем плюнул я на это дело))))
не поняв в чем проблема ((((((

да вот еще добавлю
мож дело в блоках питания от которых я запитываюсь. (от компов)
я на входе дс-дс поставил както два кондера последовательно 35 в 10 000мф сделал 70в 5000мф
чтоб от этих блоков можно былоб питать дс-дс напряжением 38-41 в
так вот когда я в первый раз поставил дроссель на выход дс -дс
и включил нагрузку (спиральку) на входе дс-дс у этих кондеров перемычка где то 1 мм кв
она сильно раскалилась и перегорела!
кондер я поменял на один 100 в 4700 мф и больше такого не видел
без дросселя такого не было!
и обьяснить такое не могу)))

в камазе уже лет пять работает преобразователь с дросселем на пополам кольцо распил ,мотал толстым проводом витков сколько не помню

А если не сделать пропил чем это чревато в дальнейшем ?

в насыщение уйдет и толку не будет

ION пишет:

владимир пишет:

Вложение не найдено

Владимир,дроссель нужен для фильтрации переменной составляющей по постоянному току.
Насыщение (не насыщение) дросселя для постоянного тока не имеет никакого отношения.
При отсутствии этой переменной составляющей,дроссель работает как обычное сопротивление.

Вы меня извините, но прочитав этот бред я не выдержал и зарегистрировался. Интересный вопрос возник откуда после диодов возьмётся переменная составляющая?

Дроссель нужен для того чтобы импульсы ШИМ модуляции после трансформатора превратить в определённую амплитуду напряжения после дросселя. и это напряжение зависит от ширины импульсов. Если дросселя не будет трансформатор и ключи будут работать на износ. Так как когда пойдет следующий импульс - он напрямую будет заряжать конденсаторы а это почти КЗ. Дроссель сглаживает нарастание тока.

дроссель после трансформатора напрямую влияет на кпд и надежность блока питания и рассчитывается в зависимости:
1) от минимальной нагрузки БП (поэтому на выходе ИИП ставят шунтирующие резисторы чтобы индуктивность дросселя не ушла в бесконечность
2) диапазона изменений напряжений
3) значения максимальной нагрузки.

и зазор также важен, чтобы дроссель не ушел в насыщение при максимальных нагрузках.
