Инвертор синус 50 Гц своими руками

Эталон+ пишет: в основном ключи в мосту летят из за сквозняка
а им любой ключ убить можно

из за сквозняка летит простите у тупых дебилов! у тех кто читает учебники ничего не летит

tak пишет:

Эталон+ пишет: в основном ключи в мосту летят из за сквозняка
а им любой ключ убить можно

при больших мощностях(до 100kWt) особую роль играет индуктивность шин, питающих модуль,
применяли особую многослойную конструкцию из широких плоских медных листов....

услышал звон и теперь повторяет не поняимая сути

На форумах есть много заблуждений

ALOKA пишет: Я стесняюсь спросить - а где находится лекарство к программе DipTrace?

действуй согласно инструкции
текстовый файл в архиве

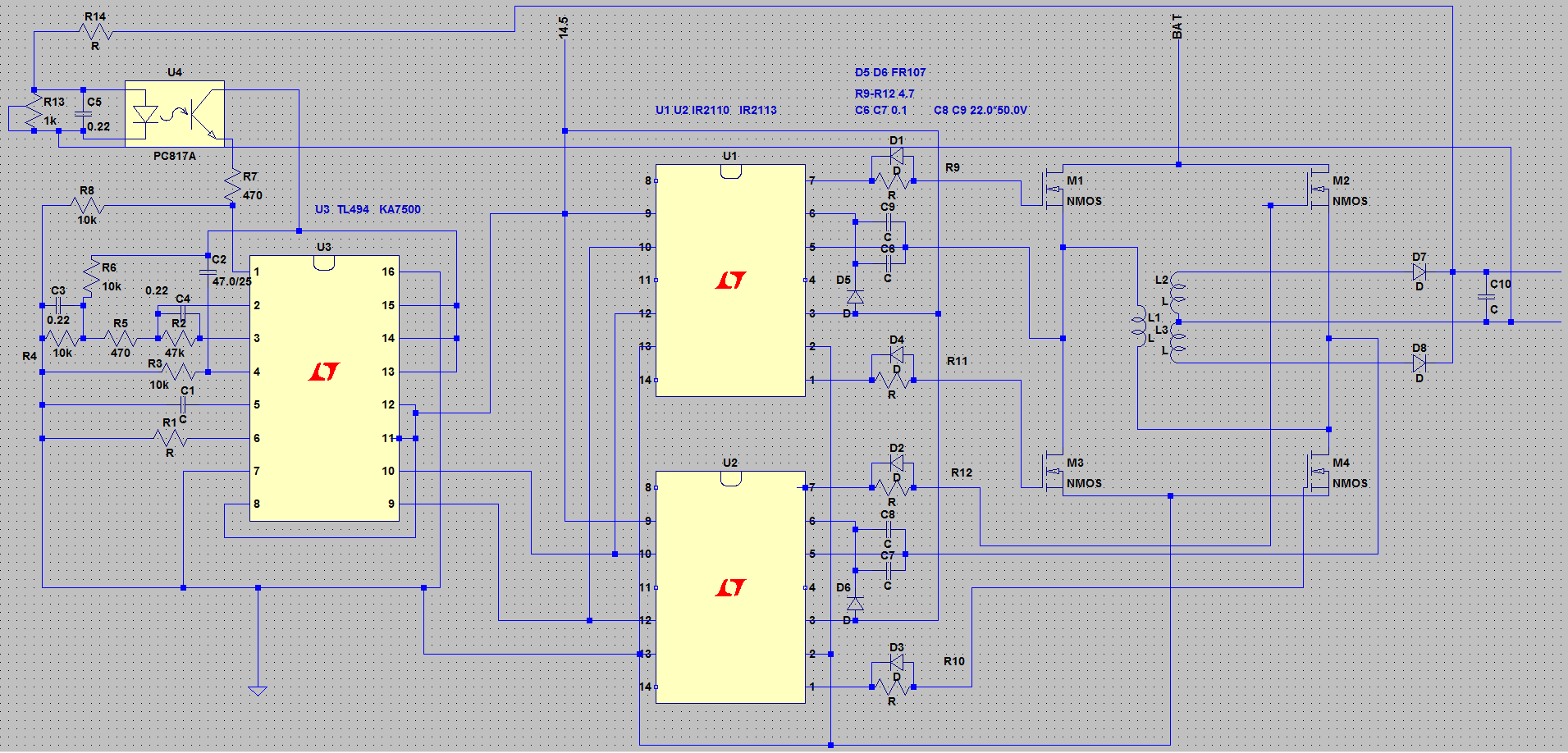

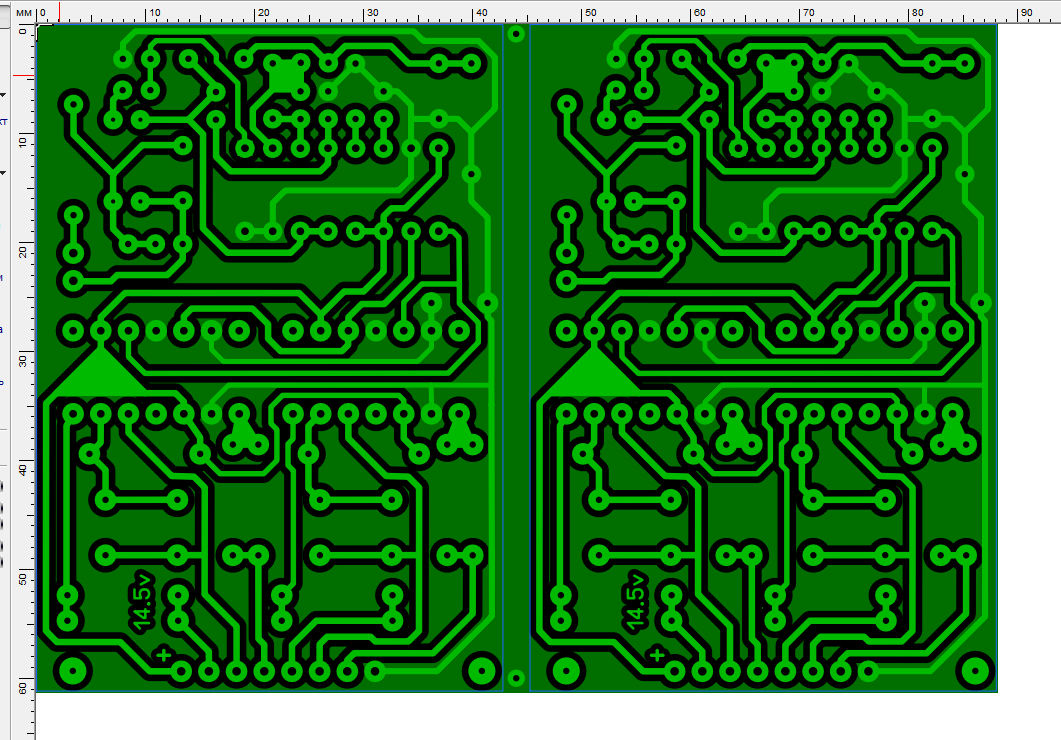

подправленная схема
как выяснилось что не все TL494 запускались

Зарегистрировался специально, чтобы поблагодарить уважаемого Эталон+ за столь интересную тему!

Есть вопрос - можно ли применить схему на EG8010 для апгрейда "обычного" советского генератора в инверторный?

Поясню - в продаже полно старых советских электростанций типа АБ-2 или АБ-4. Мощность 2 и 4 квт.
Они бывают однофазные и трехфазные, на 230 В и на 380В; на 50, 200 и 400 Гц частоты.
Понятное дело, что для бытовых целей надо бы 220В, 50 Гц.
Потому "нестандартные" стоят существенно дешевле.

Возникла мысль выпрямлять выходное напряжение такой электростанции диодным мостом + некоторое количество высоковольтных конденсаторов.
Полученное постоянное напряжение подать на инверторную схему на EG8010, и получить высококачественный синус.

Насколько реалистично?

Dr_Law пишет: Зарегистрировался специально, чтобы поблагодарить уважаемого Эталон+ за столь интересную тему!

Есть вопрос - можно ли применить схему на EG8010 для апгрейда "обычного" советского генератора в инверторный?

Поясню - в продаже полно старых советских электростанций типа АБ-2 или АБ-4. Мощность 2 и 4 квт.
Они бывают однофазные и трехфазные, на 230 В и на 380В; на 50, 200 и 400 Гц частоты.
Понятное дело, что для бытовых целей надо бы 220В, 50 Гц.
Потому "нестандартные" стоят существенно дешевле.

Возникла мысль выпрямлять выходное напряжение такой электростанции диодным мостом + некоторое количество высоковольтных конденсаторов.
Полученное постоянное напряжение подать на инверторную схему на EG8010, и получить высококачественный синус.

Насколько реалистично?

вполне реально!
никаких сложностей в этом нет
главное на входе держать напряжение в пределе от 320 до 370 вольт

Дык вот "держать" и смущает. Если "просядет" ниже заданного интервала - что случится с инвертором? Уйдет в ошибку или бахнет?

И еще вопрос. Ваши изыскания начались с покупного набора на 4 квт. Неужели 4 ИГБТ-транзистора столько тянут нормально?

эталон,выложите если можете печатку!спасибо!!!
