Инвертор синус 50 Гц своими руками
Без нагрузки на выходе при напряжении 11.5 вольт получилось 260 вольт ( без обратной связи ) пока её не делал, проверяю пока так. мощность DC/DC где то рассчитывал порядка 500-600 ватт где то так и выходит.Moloko пишет: А вы насколько вольт на выходе рассчитали свой преобразователь, и на какую мощность рассчитываете?
Ключи стоят сейчас IRF3808. Буду потом менять в процессе на более большие.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Евгений84 пишет:
Без нагрузки на выходе при напряжении 11.5 вольт получилось 260 вольт ( без обратной связи ) пока её не делал, проверяю пока так. мощность DC/DC где то рассчитывал порядка 500-600 ватт где то так и выходит.Moloko пишет: А вы насколько вольт на выходе рассчитали свой преобразователь, и на какую мощность рассчитываете?
Ключи стоят сейчас IRF3808. Буду потом менять в процессе на более большие.
Может я и путаю, но у вас не выходит 500 ватт. Напряжение то 150 вольт. Мощность точнее мерить вольтами и амперами с аккумов, или по высокой стороне, если по высокой, то конденсатор за диодами обязателен. Без обратной связи ШИМ максимально, выше напряжение уже не получится. А нагрузи вы реальные 500 ватт , напряжение на выходе, мне кажется будет около 100 вольт. Такой преобразователь будет хорошо работать если будете штуки 4 последовательно соединять и стабилизировать
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Вопрос в том если столкнулся с такой проблемой... при коммутациях вот такая фигня
нагрузка 9 ом

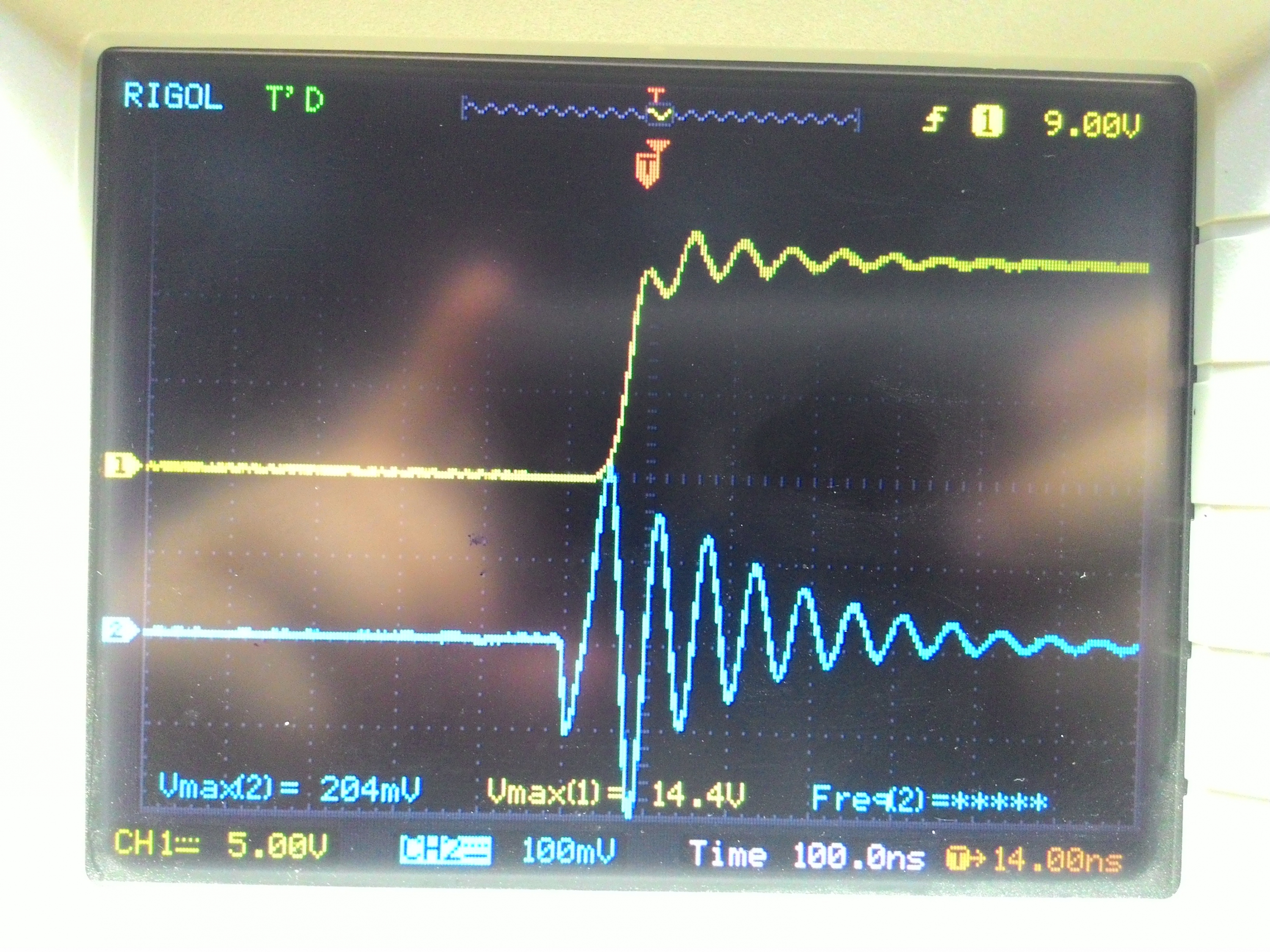

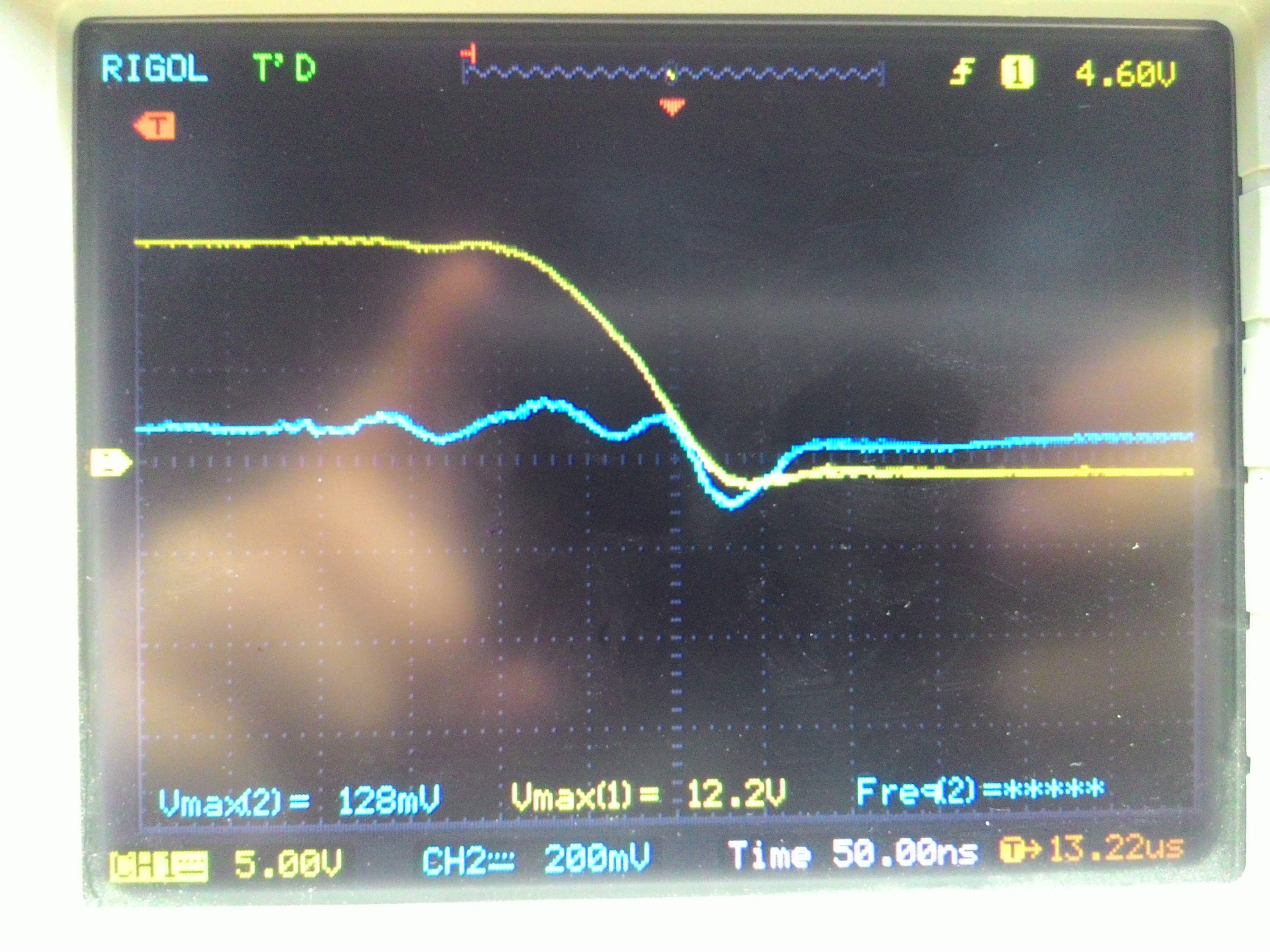

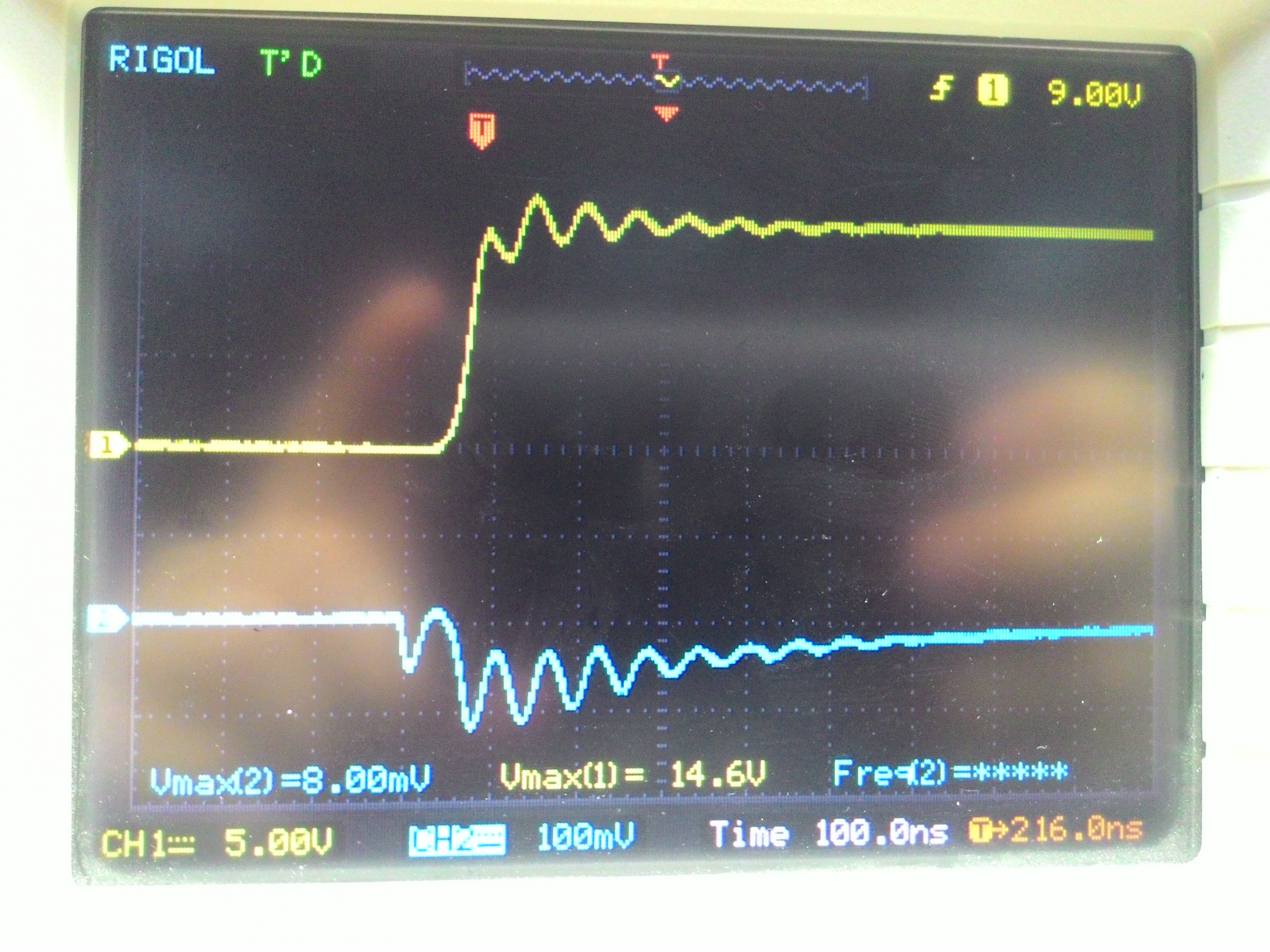

последние два фото сигнал борется с шунта 0.1ом

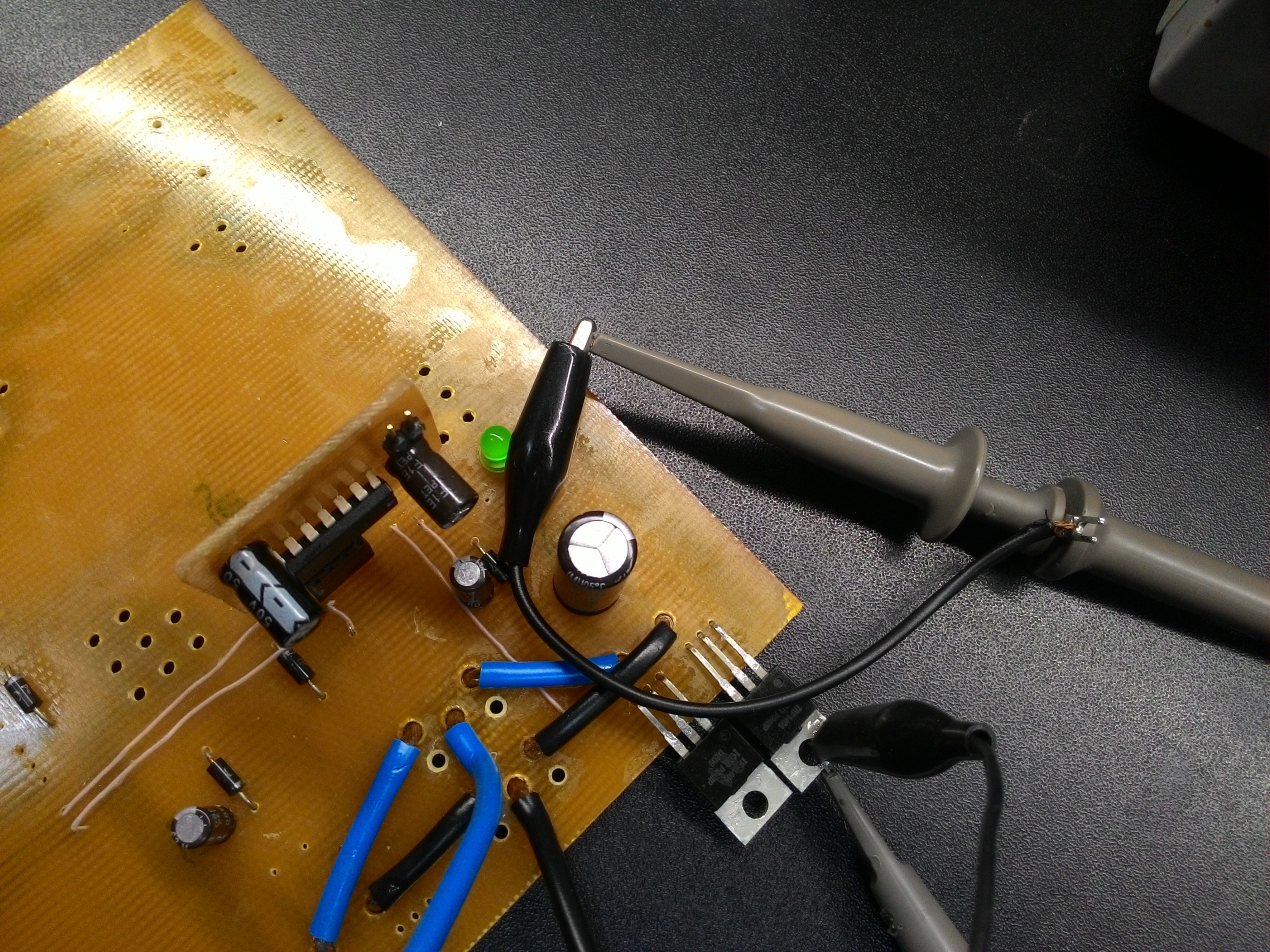

на входе у ирки сигналы чистые
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
Спасибо, но я не вижу этогоION пишет: Пожалуйста.
SGH40N60UFD (600v, 20/40A, Имп.160А, Vce 2.6v
При максимальном напряжении в 600в,,вн.сопротивление перехода будет иметь минимально возможное значение.С уменьшением напряжение на переходе(при том же самом токе),сопротивление перехода начнет увеличиваться..
Теперь сравните разницу Мах напряжения обоих транзисторов((при прочих равных условиях),и вы увидите что вн.сопротивление перехода STGW40H120DF2 будет в 2 раза больше.
На ток не смотрите,ток то он держать будет..Только выделение тепла будет на порядок выше.
Вы хотите сказать, что сопротивление ПН перехода открытого транзистора зависит от приложенного к нему в закрытом состоянии напряжения ?
Если идет речь об сопротивлении открытого ключа, то к нему будет приложено(на нем будет падать) 2-4 вольта и ему все равно сколько на него подано в закрытом состоянии. С другой стороны на сколько я понимаю ПН переход характеризуется падением напряжения, а не сопротивлением(как у МОСФЕТов). С третьей стороны, я не нашел ни одного графика в характеристиках подтверждающего ваши слова.
Можно еще подробнее с деталями и указаниями на какие характеристики смотреть в даташите?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
надо на 4 блоках и больше собирать , а если на одном или двух блоках то надо кучу ключей городить , вот маленькое колечко тянет 600 ватт ламп и ключи ледЕвгений84 пишет: Ну вот и первые полевики пошли в мусорку

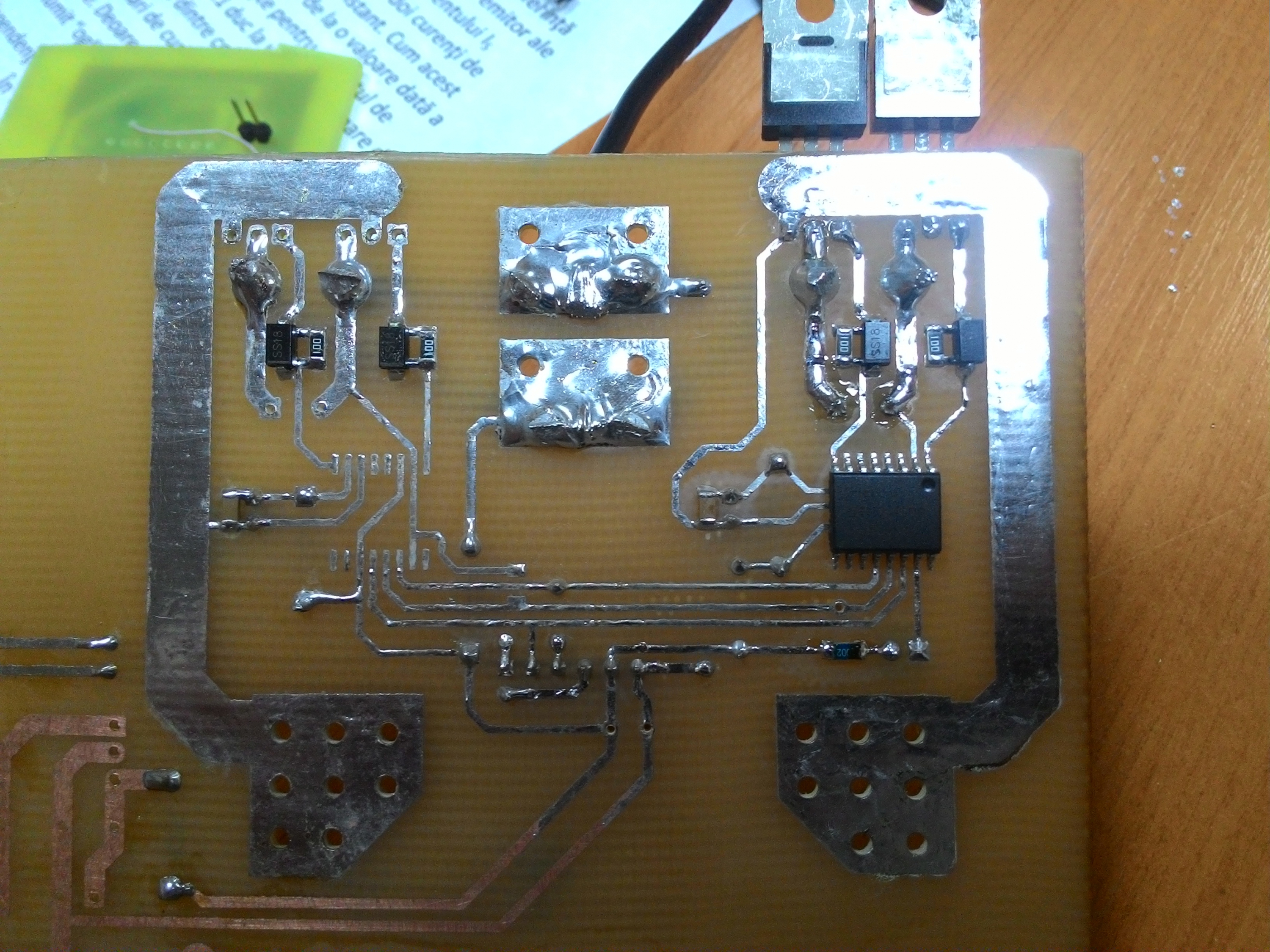

Намотал транс E55 первичка 3 витка проводом 0,8 в 20шт. вторичка одним 0,8 60 витков.всё соединил подключил к АКБ нагрузил простой лампой 200 ватт ( радиаторы не стоят )
усё работает на выходе 215 вольт держит, решил подключить ещё нагрузку в 300 ватт в итоге при нагрузке в 500 ватт на выходе было 150 вольт (без обратной связи ). Так смотрю радуюсь что всё пошло смотрю смотрю и тут пошёл дымок и я понял что про радиаторы забыл
НА ОСЛИК И МУЛЬТИК ВНИМАНИЕ НЕ ОБРАЩАЙТЕ ОНИ НЕ ПРАВИЛЬНО ВКЛЮЧЕНЫ
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
600 ватт лампа , замеры я не делалЭталон+ пишет: Каким образом замерено что у Вас 600 ватт?
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
vladmir67 пишет:
600 ватт лампа , замеры я не делалЭталон+ пишет: Каким образом замерено что у Вас 600 ватт?
А на какой частоте работает схема.
Как может при 600 ватт и ключи холодные
У меня при 200 холодные а вот когда подключил ещё лампу на 300 ватт то произошёл жёсткий перегрев ключей. Может то что нет пока у меня обратной связи ?
