Инвертор синус 50 Гц своими руками

ION пишет: Экспериментировать с ВИТКАМИ!
Так как это,дорога в никуда.
Своим постом выше,хотел предостеречь от прямолинейного подхода к проблеме намотки трансформатора.
А экспериментировать в общем понятии этого слова,только приветствуется.

А кто сказал, что экспериментировать с трансформаторами можно только внутри этого "проекта"?
Да и в принципе, например, сегодня у меня 1 трансформатор для, например 12-350
завтра купил второй, и хочу их включить последовательно...смотал-намотал, все круто...
послезавтра решил купить еще 2 и использовать уже 4 последовательно....а потом подумал-передумал, купил второй аккумулятор, а уже нужно мотать 24-350.....ну и т.д....
в случае с ЕЕ-вынул сердечник со старой катушки и всунул в новую, в случае с тором - придется сматывать-разматывать-перематывать, ну или покупать каждый раз новый....
надеюсь, мысль ясна?

Так вроде тут

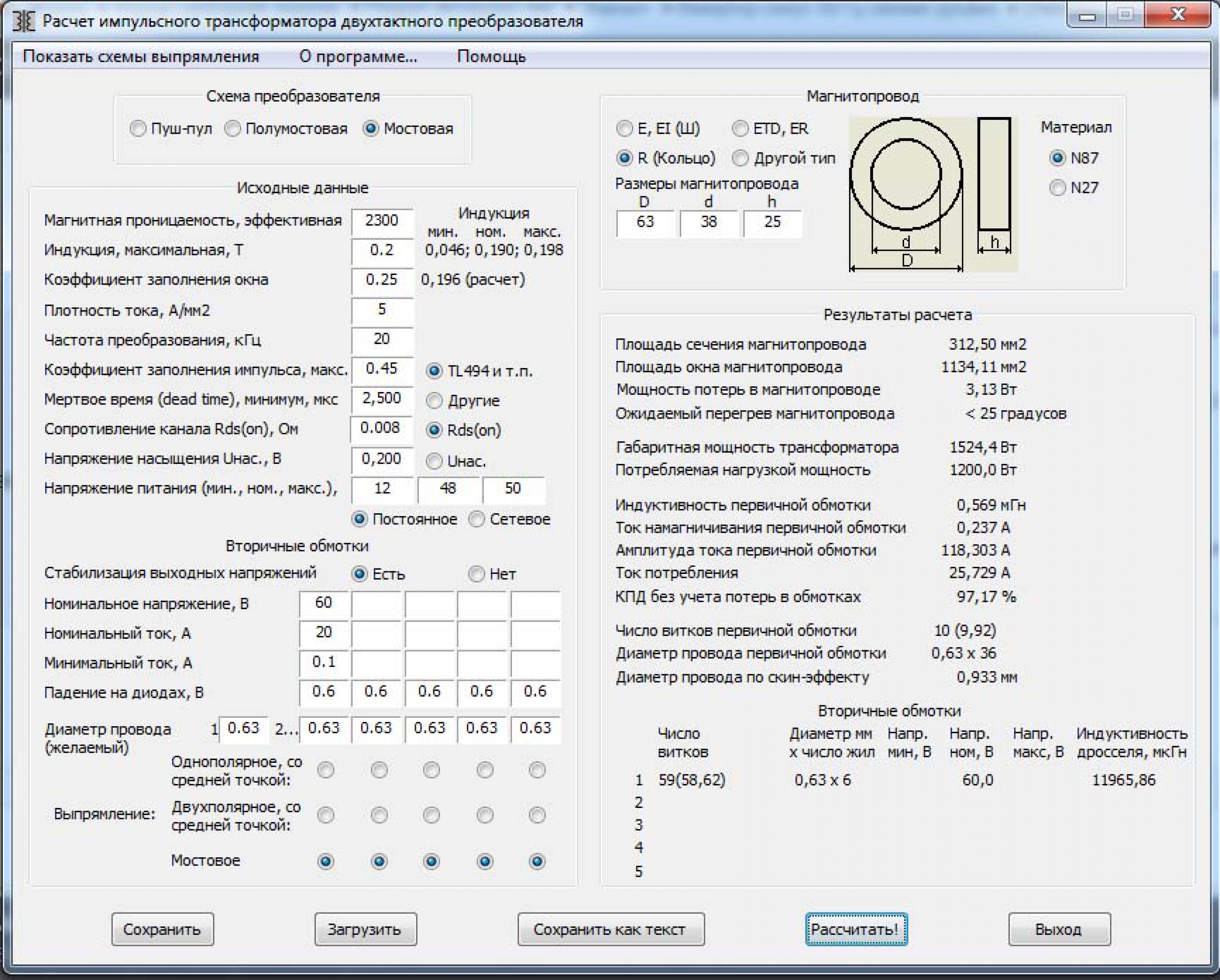

я указал минимальное рабочее напряжение 12В максимальное 48В и частоту 20кгц с запасом, т.е. будет работать при напруге от 12в до 50в без переделки .

Владимир, разместите лучше транзисторы. У Вас не равномерно охлаждается кристал транзистора.

soundbarrel.ru/amp_vt/nadej_02.html

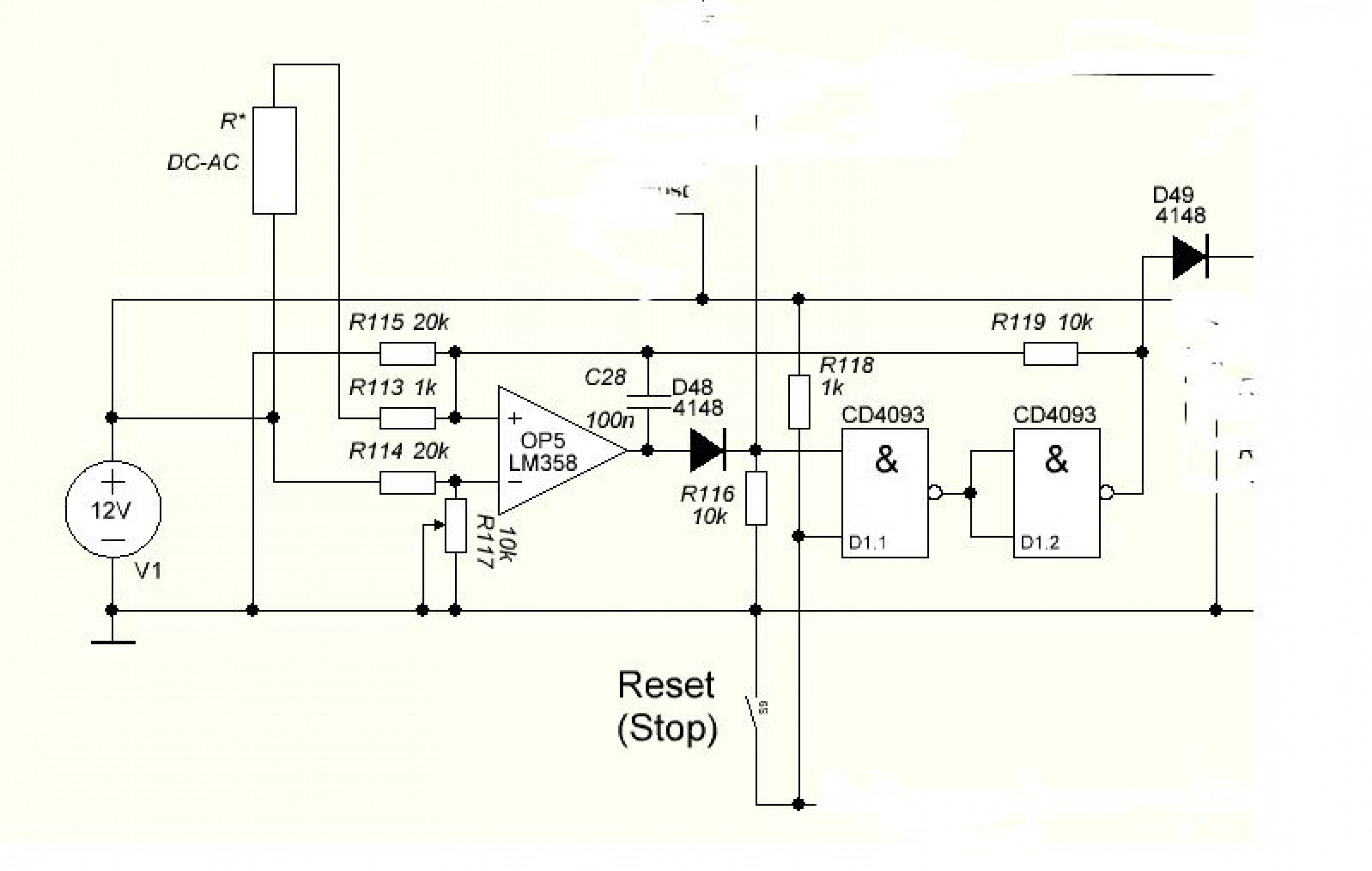

владимир спасибо но дс-дс у меня своя а про защиту от кз перегруза пониженного напяжения ещё не думал на форуме есть на 10 блоков этолоновская да и на 2 Diver52 выкладывал а на 4 нет .времени нет самому разводить.

Что тут разводить то
5 минут делов!

Спс .

дима \эталон\ а ты вообще обещял схему в нармальном виде выложить вот этот обрезок как то не всё ясно.

Ну вот и первые полевики пошли в мусорку
Намотал транс E55 первичка 3 витка проводом 0,8 в 20шт. вторичка одним 0,8 60 витков.всё соединил подключил к АКБ нагрузил простой лампой 200 ватт ( радиаторы не стоят )
усё работает на выходе 215 вольт держит, решил подключить ещё нагрузку в 300 ватт в итоге при нагрузке в 500 ватт на выходе было 150 вольт (без обратной связи ). Так смотрю радуюсь что всё пошло смотрю смотрю и тут пошёл дымок и я понял что про радиаторы забыл

ION пишет: И почему рванули - перегрев или перенапряжение ? может поставить ключи 1000 или 1200 вольт и забыть про проблемы ?
)))
Вы посмотрите ток,на который рассчитаны данные транзисторы(одинаковый типоразмер корпусов)!
С увеличением напряжения,падает MAX ток перехода.Это не корректное использование радиокомпонента.
Вы потеряете гораздо больше мощности(нагрев) на переходах..

Вот тут не догоняю, можно подробнее ?
У меня стояли SGH40N60UFD (600v, 20/40A, Имп.160А, Vce 2.6v)
Если заменю их на STGW40H120DF2 (1200v, 40/80A, Имп.160А, Vce 2.1v)
То, что я потеряю, кроме денег ?

Civ1 пишет:

ION пишет: И почему рванули - перегрев или перенапряжение ? может поставить ключи 1000 или 1200 вольт и забыть про проблемы ?
)))
Вы посмотрите ток,на который рассчитаны данные транзисторы(одинаковый типоразмер корпусов)!
С увеличением напряжения,падает MAX ток перехода.Это не корректное использование радиокомпонента.
Вы потеряете гораздо больше мощности(нагрев) на переходах..

Вот тут не догоняю, можно подробнее ?
У меня стояли SGH40N60UFD (600v, 20/40A, Имп.160А, Vce 2.6v)
Если заменю их на STGW40H120DF2 (1200v, 40/80A, Имп.160А, Vce 2.1v)
То, что я потеряю, кроме денег ?

Пожалуйста.
SGH40N60UFD (600v, 20/40A, Имп.160А, Vce 2.6v
При максимальном напряжении в 600в,,вн.сопротивление перехода будет иметь минимально возможное значение.С уменьшением напряжение на переходе(при том же самом токе),сопротивление перехода начнет увеличиваться..
Теперь сравните разницу Мах напряжения обоих транзисторов((при прочих равных условиях),и вы увидите что вн.сопротивление перехода STGW40H120DF2 будет в 2 раза больше.
На ток не смотрите,ток то он держать будет..Только выделение тепла будет на порядок выше.
