Инвертор синус 50 Гц своими руками

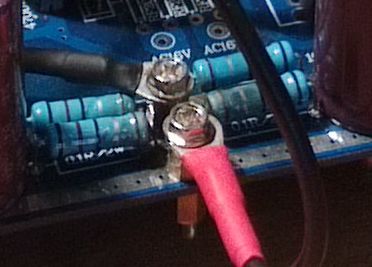

nik23111 пишет: NE_XT а где на этой плате шунты для подключения защиты.

4 Резистора

NE_XT пишет:

Ivantsov пишет: На ферритовом кольце мотал, что-ли? иль пластиковый от EE умудрился разбить?

E55 китайский с катушкой, хрупкая оказалась.

А я всё пока просматриваю кольца

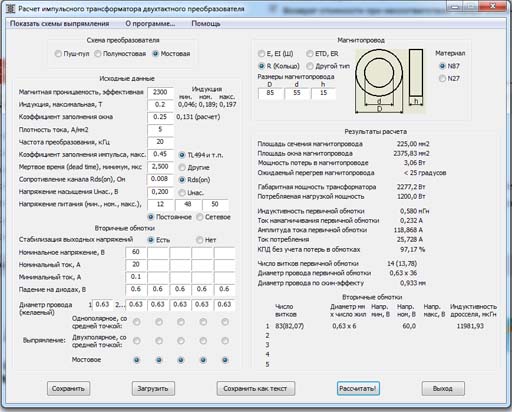

тор 85*55*15
расчётная мощность при изменении напруги от 12 до 48 вольт, я так понимаю они без перемотки будут работать в этом диапазоне напряжений?

GadJivuchi
торы всегда рулили чем ш образные . мотать только их геморно

vladmir67 пишет: GadJivuchi
торы всегда рулили чем ш образные . мотать только их геморно

во-первых мотать, а во-вторых мотать "для экспериментов"
На ЕЕ каркас с проводом поменял и считай новый трансформатор (с другими параметрами).

Ivantsov пишет:

vladmir67 пишет: GadJivuchi
торы всегда рулили чем ш образные . мотать только их геморно

во-первых мотать, а во-вторых мотать "для экспериментов"
На ЕЕ каркас с проводом поменял и считай новый трансформатор (с другими параметрами).

Процес мотания я представляю так.

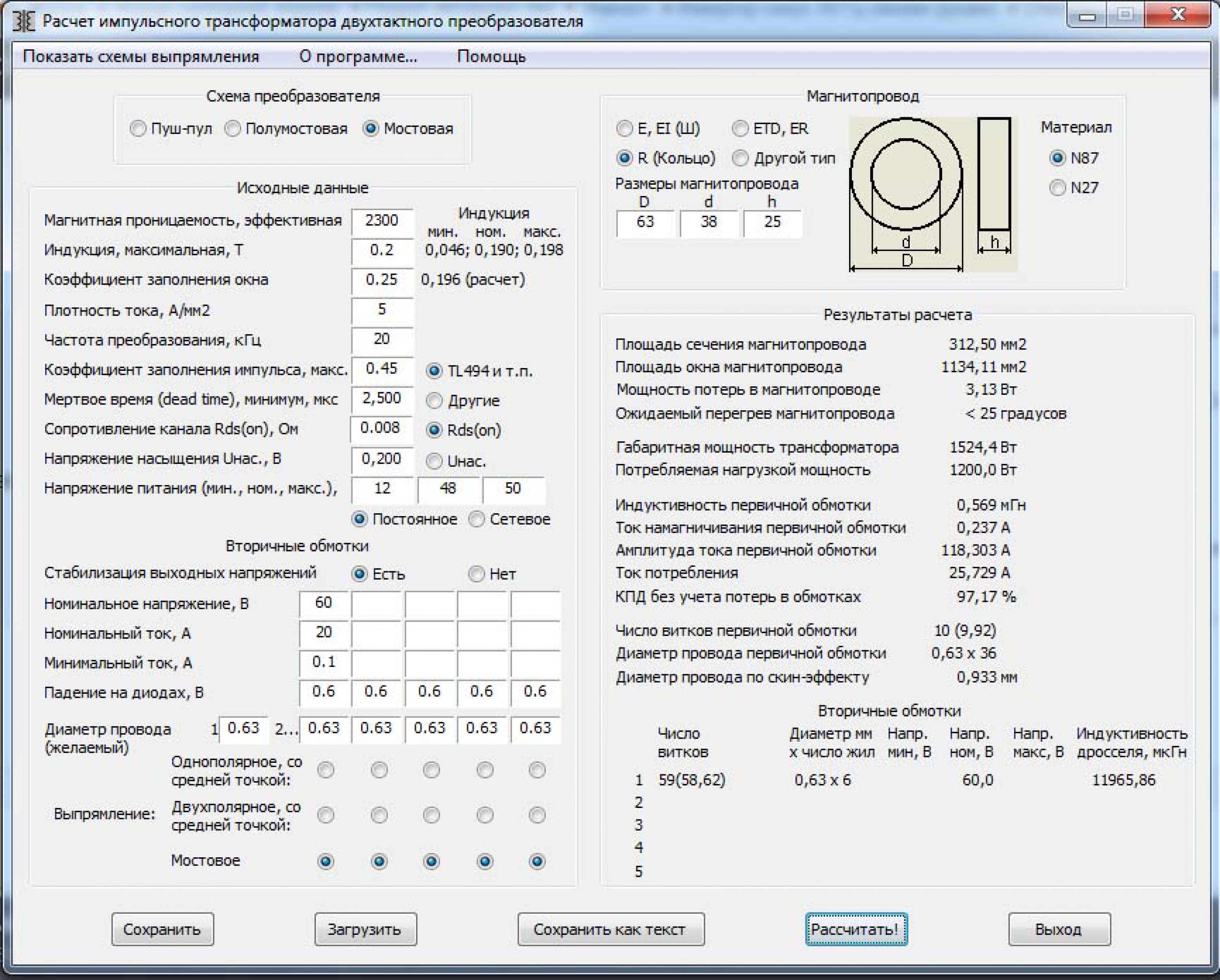

1. Приблизительно расчитать в проге количество витков первичной обмотки. И намотать их.
2. Отключить обратную связь шим, для почти 100% заполнения.
3. Потихоньку отматывать по 1 витку, как начнётся сильный рост тока хх через транс(насыщение сердечника) это и есть число витков первичной обмотки. Нужно добавить токо 5-20% на случай увеличения напруги. Если габаритная можность кольца 2кВт добавление 20% не снизит мощность транса меньше желаемых 1кВт, зато ток хх будет меньше.
Я правильно думаю?
Примерно так матал 50гц трансы все хорошо работали, ток не знаю как себя поведут высокочастотные по им опыта нет.

Процесс намотки и настройки DC DC трансформатора.
Ставим напряжение источника питания максимально возможное для изделия.
ШИМ(без стабилизации),имеет максимально возможное заполнение.
Определяемся с частотой работы трансформатора.
Подбираем минимально возможное значение числа витков (ХХ) для данной частоты.
Выводим ШИМ на минимальное заполнение,и подбираем число витков вторичной обмотки под напряжение стабилизации.
ХХ трансформатора,при этом не должен коренным образом менять свои значения.
Подключаем узел стабилизации и наслаждаемся.

Спс .

GadJivuchi пишет:

Ivantsov пишет:

vladmir67 пишет: GadJivuchi
торы всегда рулили чем ш образные . мотать только их геморно

во-первых мотать, а во-вторых мотать "для экспериментов"
На ЕЕ каркас с проводом поменял и считай новый трансформатор (с другими параметрами).

Процес мотания я представляю так.
1. Приблизительно расчитать в проге количество витков первичной обмотки. И намотать их.
2. Отключить обратную связь шим, для почти 100% заполнения.
3. Потихоньку отматывать по 1 витку, как начнётся сильный рост тока хх через транс(насыщение сердечника) это и есть число витков первичной обмотки. Нужно добавить токо 5-20% на случай увеличения напруги. Если габаритная можность кольца 2кВт добавление 20% не снизит мощность транса меньше желаемых 1кВт, зато ток хх будет меньше.
Я правильно думаю?
Примерно так матал 50гц трансы все хорошо работали, ток не знаю как себя поведут высокочастотные по им опыта нет.

ЭКСПЕРИМЕНТИРОВАТЬ С ВИТКАМИ НАДО ОТМАТЫВАНИЕМ И ДОМАТЫВАНИЕМ ВИТКОВ . я так делаю считаю прогой старичка а потом играюсь с витками

Вот неплохое видео пособие как рассчитать витки для импульсного транса неизвестной нам проницаемости.

ION пишет:

vladmir67 пишет:

GadJivuchi пишет:

Ivantsov пишет:

vladmir67 пишет: GadJivuchi
торы всегда рулили чем ш образные . мотать только их геморно

во-первых мотать, а во-вторых мотать "для экспериментов"
На ЕЕ каркас с проводом поменял и считай новый трансформатор (с другими параметрами).

Процес мотания я представляю так.
1. Приблизительно расчитать в проге количество витков первичной обмотки. И намотать их.
2. Отключить обратную связь шим, для почти 100% заполнения.
3. Потихоньку отматывать по 1 витку, как начнётся сильный рост тока хх через транс(насыщение сердечника) это и есть число витков первичной обмотки. Нужно добавить токо 5-20% на случай увеличения напруги. Если габаритная можность кольца 2кВт добавление 20% не снизит мощность транса меньше желаемых 1кВт, зато ток хх будет меньше.
Я правильно думаю?
Примерно так матал 50гц трансы все хорошо работали, ток не знаю как себя поведут высокочастотные по им опыта нет.

ЭКСПЕРИМЕНТИРОВАТЬ С ВИТКАМИ НАДО ОТМАТЫВАНИЕМ И ДОМАТЫВАНИЕМ ВИТКОВ

Экспериментировать не надо!
Надо знать что вы делаете .
Вы можете экспериментировать с витками сколь угодно много.Но не зная частоты,на которой данный сердечник имеет минимум потерь,вы ничего путевого не добьетесь.
Отматывать или доматывать витки,это грубая работа...

Вы уж меня извините, а чем тут на форуме все занимаются?
Или у всех все с первого раза получается?
